Разъединитель РЛК.1б-10.IV/630 УХЛ1 с приводом ПР-01-7 (ПР-У-01 УХЛ1) КМЧ (6200) | 15500542 НИЛЕД

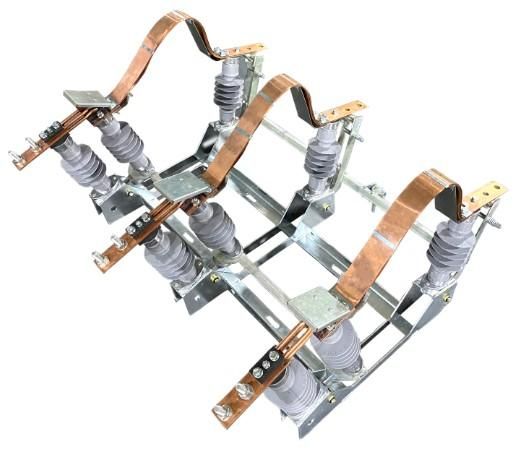

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 с приводом ПР-01-7 УХЛ1 и комплектом монтажных частей КМЧ 6200 от бренда НИЛЕД предназначен для безопасного отключения участков электрической цепи при обслуживании или ремонте. Это трёхполюсный аппарат качающегося типа, рассчитанный на работу в условиях умеренного и холодного климата.

Назначение и область применения

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 используется для ручного отключения тока нагрузки в распределительных устройствах напряжением до 10 кВ. Он не предназначен для коммутации токов короткого замыкания или значительных нагрузок - применяется исключительно в режиме «ноль нагрузки». Подходит для установки на подстанциях, в КРУ, на линиях электропередачи и внутри промышленных объектов, где требуется физическое разрывание цепи для обеспечения безопасности персонала.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Климатическое исполнение: УХЛ1 - работает при температуре от −60 C до +40 C, защищён от влаги, запыления и агрессивной среды
• Тип конструкции: трёхполюсный, качающийся - все три полюса приводятся в движение одновременно через единый механизм
• Привод: ПР-01-7 УХЛ1 (или ПР-У-01 УХЛ1) - ручной рычажный привод с механической передачей, требует физического воздействия оператора
• Комплектация: включает монтажные части КМЧ 6200 - болты, шайбы, крепёж для установки на опорную конструкцию

Совместимость и монтаж

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 монтируется на металлическую раму или опорную конструкцию с помощью комплекта монтажных частей КМЧ 6200. Привод ПР-01-7 УХЛ1 крепится отдельно - он не является частью корпуса разъединителя, а соединяется с валом механизма. Для правильной сборки необходимо совместить ось привода с осью поворотного кронштейна. Монтаж допускается только на вертикальной плоскости. Габариты и вес оборудования требуют использования подъёмных средств при установке.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 19821-89 и ГОСТ 15150-69 для работы в условиях УХЛ1. Конструкция обеспечивает видимый разрыв цепи - это обязательное условие для проведения работ под напряжением. Отключение происходит вручную, что исключает случайное включение. Для защиты персонала рекомендуется использовать блокировки и предупредительные знаки согласно ПТЭ и ПТБ.

Преимущества

• Высокая надёжность благодаря простой механической конструкции - мало подвижных элементов, минимум износа
• Стойкость к внешним факторам: исполнение УХЛ1 позволяет применять устройство в суровых климатических зонах, включая Сибирь и Дальний Восток
• Встроенный комплект КМЧ 6200 снижает время монтажа - не нужно докупать крепёж отдельно
• Привод ПР-01-7 УХЛ1 легко доступен для обслуживания и замены

Ограничения применения

• Не предназначена для отключения токов нагрузки - нельзя размыкать цепь под рабочим током, даже если он ниже 630 А
• Требуется ручная операция - автоматизация невозможна без дополнительных систем управления
• Не подходит для помещений с высокой вибрацией - возможен самопроизвольный переход в положение «включено»
• Запрещается использование вне диапазона температур УХЛ1 - при более низких значениях материал становится хрупким

Примеры использования

• Отключение секций КРУ-10 кВ на подстанции перед плановым осмотром
• Разрыв цепи на воздушной ЛЭП для замены изоляторов
• Обеспечение «нулевого потенциала» на оборудовании в цеху при проведении ремонтных работ
• Изоляция автономных потребителей (например, насосных станций) от основной сети

Практические советы

• Перед каждым отключением проверьте, что нагрузка уже снята - используйте выключатель или контактор для предварительного отключения тока
• Проверяйте состояние контактных поверхностей разъединителя РЛК-1Б-10-IV/630 УХЛ1 раз в год - окисление увеличивает нагрев и риск отказа
• При монтаже соблюдайте угол поворота привода - не допускайте перекоса между валом и кронштейном, чтобы избежать заклинивания
• Для удобства эксплуатации установите сигнализацию положения («включено/выключено») рядом с приводом ПР-01-7 УХЛ1
• Храните запасной комплект КМЧ 6200 - потеря одного болта может сделать весь разъединитель небезопасным
