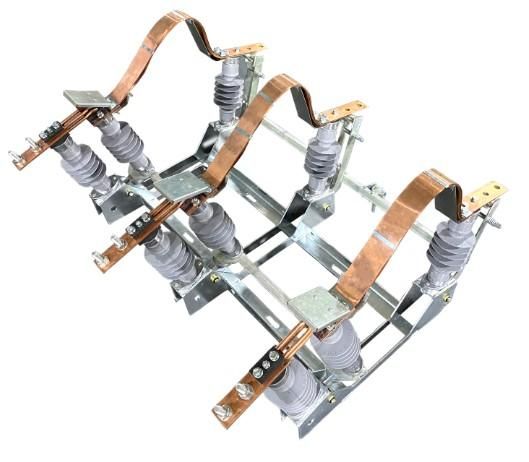

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 с приводом ПР-06-7 КМЧ (6800) | 15500995 НИЛЕД

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 с приводом ПР-06-7 УХЛ1 и комплектом модернизации и контроля КМЧ 6800 от НИЛЕД предназначен для механического отключения электрической цепи под нагрузкой в распределительных устройствах до 10 кВ. Этот аппарат сочетает надежную конструкцию с возможностью удаленного управления и контроля состояния.

Назначение и область применения

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 используется для создания видимого разрыва в электрической цепи при обслуживании или ремонте оборудования. Он не рассчитан на коммутацию тока нагрузки - применяется исключительно после отключения выключателя. Привод ПР-06-7 позволяет управлять им дистанционно, что особенно важно на подстанциях и в закрытых РУ. Комплект КМЧ 6800 обеспечивает передачу сигналов о положении контактов в систему автоматизации. Подходит для установки на воздушных линиях, внутри ячеек КРУ, на промышленных объектах с высокой степенью защиты.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Исполнение по климату: УХЛ1 - работает при температуре от −60 C до +40 C, в условиях повышенной влажности и запыленности
• Тип конструкции: трёхполюсный, качающийся - каждый полюс имеет подвижную колонку, перемещающуюся вдоль оси аппарата
• Привод: ПР-06-7 УХЛ1 - ручной механизм с возможностью привода от электродвигателя
• Комплекс контроля: КМЧ 6800 - система сигнализации положения контактов («включен» / «выключен»)
• Степень защиты корпуса: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 монтируется на фундаментную раму или внутреннюю платформу КРУ. Для установки требуется свободное пространство вокруг аппарата - минимум 500 мм со всех сторон для доступа к механизму и проверки положения контактов. Привод ПР-06-7 подключается к силовым кабелям 2×1,5 мм2 для питания двигателя и к дискретным входам системы АСУ ТП через клеммы КМЧ 6800. Монтаж допускается только при отключённой сети и заземлённых участках. Все болтовые соединения должны затягиваться моментом 25–30 Нм.

Безопасность и стандарты

Аппарат соответствует ГОСТ 19858-91 «Разъединители переменного тока напряжением свыше 1000 В». Конструкция обеспечивает безопасную работу при наличии внешнего заземления. Комплект КМЧ 6800 предотвращает случайное включение при работе персонала за счет передачи реального положения контактов в систему блокировки. Элементы изолируются согласно требованиям класса III по электроизоляции.

Преимущества

• Качающаяся конструкция снижает усилие при оперировании и увеличивает срок службы контактных групп
• Высокая степень защиты IP67 позволяет использовать устройство в сырых, пыльных и агрессивных средах
• Интеграция КМЧ 6800 даёт точную информацию о состоянии разъединителя без необходимости визуальной проверки
• Привод ПР-06-7 совместим с большинством систем автоматического управления, используемых на энергообъектах России

Ограничения применения

• Не предназначена для отключения тока нагрузки - обязательно предварительное отключение выключателем
• Запрещено применять в местах с постоянными ударными нагрузками или вибрацией выше 0,5g
• КМЧ 6800 требует подключения к источнику постоянного тока 24 В - без него сигналы о положении не передаются
• Не рекомендуется эксплуатация при температуре ниже −60 C - материал изоляции теряет эластичность

Примеры использования

• Подстанции 6–10 кВ в холодных регионах (Сибирь, Дальний Восток)
• Цеховые распределительные пункты металлургических заводов
• Объекты ЖКХ с автономными источниками питания
• Энергообеспечение насосных станций и канализационных комплексов

Практические советы

• Перед первым включением проверьте ход подвижной колонки - она должна двигаться плавно без заеданий
• Проверяйте состояние контактов каждые 6 месяцев: наличие нагара или окисления требует очистки специальным составом
• При использовании с КМЧ 6800 убедитесь, что провода от датчиков не пережаты и не находятся рядом с силовыми кабелями - это снижает помехи
• Для удобства обслуживания размещайте разъединитель РЛКВ.1б-10.IV/400 УХЛ1 так, чтобы привод ПР-06-7 был доступен с уровня пола
• Запасные части (например, шестерни привода) лучше заказывать сразу при покупке - они имеют ограниченный срок хранения
