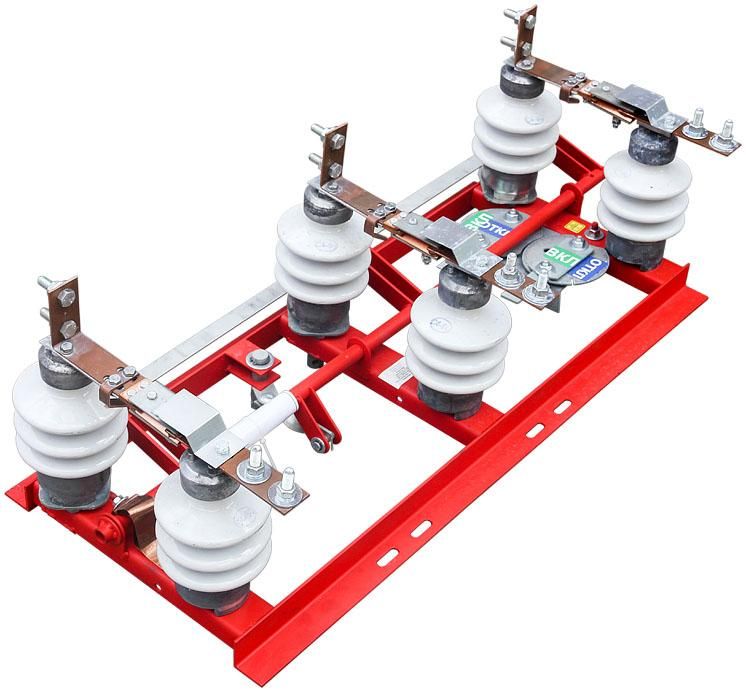

Разъединитель РЛНД1.1-10.IV/400 УХЛ1 с приводом ПРНЗ-10 (полимер + гибк. связь) НИЛЕД 15500332

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1 с приводом ПРНЗ-10 - устройство для безопасного отключения и заземления обесточенных участков сетей среднего напряжения. Полимерная изоляция и гибкое соединение обеспечивают надежную работу в сложных условиях эксплуатации. Артикул 15500332 соответствует требованиям для установки на подстанциях и распределительных пунктах.

Назначение и область применения

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1 используется для механического отключения участков электрической сети под напряжением до 10 кВ, когда ток через контакты отсутствует. Он обеспечивает видимый разрыв цепи перед проведением работ по обслуживанию или ремонту. Также позволяет подключить стационарные заземлители для защиты персонала. Применяется на подстанциях, в комплектных распределительных устройствах (КРУ), на воздушных линиях и внутри производственных объектов с высокой степенью ответственности.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Тип исполнения: УХЛ1 - для работы в умеренном и холодном климате с повышенной влажностью
• Конструкция: трёхполюсный, горизонтально-поворотный
• Изоляция: полимерная - устойчивая к загрязнению, ультрафиолету и атмосферным воздействиям
• Привод: ПРНЗ-10 - ручной, рычажного типа, с возможностью блокировки
• Гибкое соединение: обеспечивает компенсацию механических нагрузок и деформаций при работе

Совместимость и монтаж

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1 монтируется на опорных конструкциях или рамах КРУ. Гибкое соединение снижает риск повреждений при температурных расширениях и вибрациях. Для установки требуется свободное пространство вокруг аппарата для полного открывания контактов - минимальный радиус поворота составляет около 1,2 метра. Подключение шин выполняется через верхние или боковые выводы, совместимые с стандартными медными или алюминиевыми шинами сечением до 95 мм2. Привод ПРНЗ-10 требует доступа для ручного управления - не предусматривается автоматическое управление.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 18188 и ГОСТ 1516.1. Конструкция обеспечивает видимый разрыв цепи - обязательное условие безопасности при выполнении ремонтных работ. Полимерная изоляция исключает образование поверхностных токов утечки даже при запыленности или гололеде. Привод ПРНЗ-10 оснащен механической блокировкой, предотвращающей случайное включение при наличии заземления.

Преимущества

• Полимерная изоляция легче и долговечнее фарфоровой - меньше весит, не боится ударов и трещин
• Гибкое соединение снижает нагрузку на контакты при термических деформациях и ветровых нагрузках
• Простая конструкция с минимальным числом движущихся частей - малообслуживаемое устройство
• Высокая устойчивость к внешним факторам благодаря классу исполнения УХЛ1 - работает при температурах от −60C до +40C

Ограничения применения

• Не предназначен для отключения нагрузочных токов - нельзя использовать под нагрузкой!
• Не рассчитан на частые операции - рекомендовано не более 1–2 операций в месяц
• Требуется ручное управление - автоматизация невозможна без внешних механизмов
• Не применяется в помещениях с взрывоопасной средой - отсутствует взрывозащита

Примеры использования

• Отключение секций КРУ-10 кВ перед плановым осмотром оборудования
• Подключение заземляющих перемычек при ремонте силового трансформатора
• Обеспечение видимого разрыва на воздушной ЛЭП 10 кВ перед работами на столбе
• Использование в промышленных энергоузлах - металлургические заводы, химические производства

Практические советы

• Перед каждым включением проверяйте наличие заземления - разъединитель не защищён от включения под нагрузкой
• Проверяйте состояние гибкого соединения ежегодно - при появлении трещин или потери эластичности замените элемент
• Учитывайте посадочные размеры при проектировании места установки - корпус требует минимум 800 мм свободного пространства с каждой стороны
• При эксплуатации в районах с высокой запылённостью регулярно протирайте поверхности изоляторов - грязь снижает электрическую прочность
• Артикул 15500332 совпадает с каталогом НИЛЕД - используйте оригинальные запчасти при сервисном обслуживании
