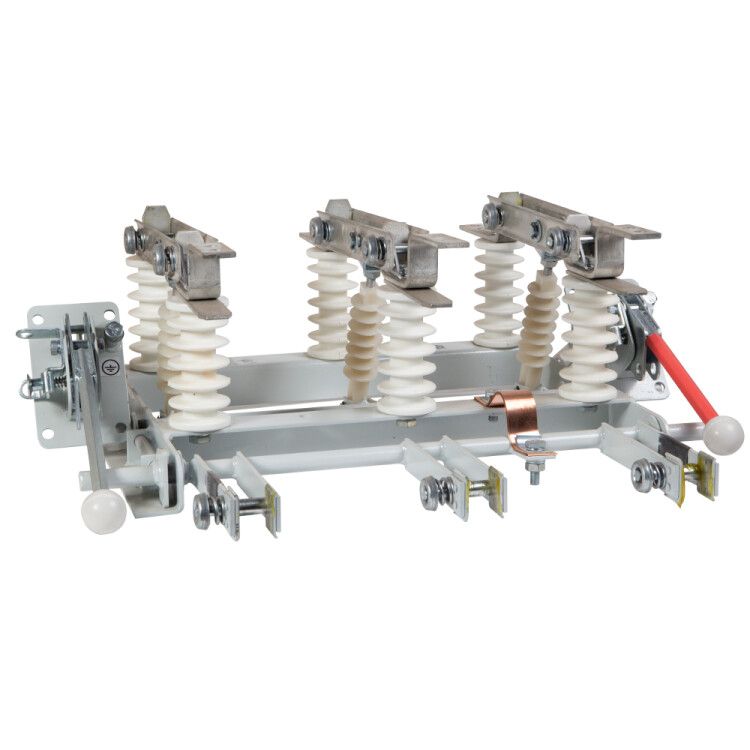

Разъединитель высоковольтный РВЗ-10/400-II-И2-У3 | 143858 КЭАЗ

Разъединитель высоковольтный РВЗ-10/400-II-И2-У3 от КЭАЗ - трёхполюсный заземляющий разъединитель переменного тока на 10 кВ и 400 А, предназначенный для безопасного отключения участков сети и создания видимого разрыва перед обслуживанием. Устройство предварительно собрано и готово к установке на монтажную плату.

Назначение и область применения

Разъединитель высоковольтный РВЗ-10/400-II-И2-У3 используется для создания видимого разрыва в высоковольтных сетях до 10 кВ. Он обеспечивает безопасное отключение оборудования перед проведением ремонтных работ, гарантируя отсутствие напряжения на обслуживаемой части цепи. Применяется в распределительных устройствах (РУ) подстанций, промышленных энергообъектах, на трансформаторных пунктах и других объектах с высоковольтным оборудованием. Как заземляющий разъединитель, он позволяет соединить фазы с землёй после отключения, исключая опасность случайного включения.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего класса напряжения
• Номинальный ток: 400 А - способен выдерживать постоянный рабочий ток до этого значения
• Количество полюсов: 3 - управление всеми фазами одновременно
• Род тока: переменный (AC) - совместим с сетями 50 Гц
• Тип привода: ручной - оперирование осуществляется вручную через рычаг или штангу
• Способ монтажа: монтажная плата - устанавливается на жесткую опорную поверхность, не требует рамы или корпуса
• Климатическое исполнение: У3 - предназначен для работы в условиях умеренного климата, температурой от -40C до +40C, с нормальной влажностью
• Степень защиты: IP00 - отсутствует защита от внешних воздействий; устройство должно быть установлено внутри закрытых камер или щитов
• Нормативные документы: ГОСТ Р 52726-2007, ТУ3414-019-05755766-2010 - соответствует требованиям российских стандартов на высоковольтные разъединители

Совместимость и монтаж

Разъединитель высоковольтный РВЗ-10/400-II-И2-У3 монтируется на подготовленную металлическую монтажную плиту с точно соблюдёнными габаритами крепёжных отверстий. Предварительная сборка снижает время установки - достаточно зафиксировать устройство болтами и подключить шины. Для ручного управления требуется доступ к приводному механизму - рекомендуется установка вблизи операционной площадки. Подключение проводится медными или алюминиевыми шинами сечением, соответствующим току 400 А. Обязательно соблюдать минимальные изоляционные расстояния согласно ПУЭ.

Безопасность и стандарты

Разъединитель высоковольтный РВЗ-10/400-II-И2-У3 прошёл сертификацию по ГОСТ Р 52726-2007 и техническим условиям КЭАЗ. Соответствует требованиям безопасности для высоковольтных коммутационных аппаратов. Однако из-за степени защиты IP00 использование вне герметичных камеры запрещено - риск поражения током и повреждения контактов при попадании пыли, влаги или посторонних предметов крайне высок. Все работы с устройством должны выполняться только при отключенном питании и после проверки отсутствия напряжения.

Преимущества

• Предварительная сборка - минимизирует время монтажа и снижает вероятность ошибок при сборке на месте
• Трёхполюсное исполнение - обеспечивает одновременное отключение всех фаз, что повышает надёжность и безопасность
• Соответствие ГОСТ и ТУ - гарантированная совместимость с другими компонентами РУ 10 кВ
• Производитель КЭАЗ - известный российский производитель с опытом более 70 лет в выпуске высоковольтной аппаратуры

Ограничения применения

• Не предназначен для отключения нагрузки - нельзя использовать для коммутации тока под напряжением
• IP00 - не допускается установка на открытом воздухе, в сырых помещениях или местах с пылью
• Ручной привод - требует физического доступа и наличия персонала для оперирования, не подходит для автоматизации
• Не имеет дугогашения - применение в цепях с большой индуктивной нагрузкой без предварительного отключения выключателя недопустимо

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед заменой масла
• Создание заземления на секции РУ-10 кВ перед ремонтом кабельных вводов
• Обеспечение видимого разрыва в цепи питания насосной станции или конвейерной линии
• Подготовка участка сети к проверке мегаомметром

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - отклонение даже на 1–2 мм может затруднить установку
• Избегайте установки рядом с источниками тепла или вибрации - это влияет на долговечность механических элементов
• После монтажа выполните несколько холостых операций (включение-отключение) без нагрузки - это проверяет свободу движения контактов
• Регулярно осматривайте контакты на наличие нагара или окисления - особенно важно при работе в условиях повышенной влажности
• Помните: этот разъединитель - не выключатель! Его можно включать/выключать только когда вся цепь уже отключена другим аппаратом
