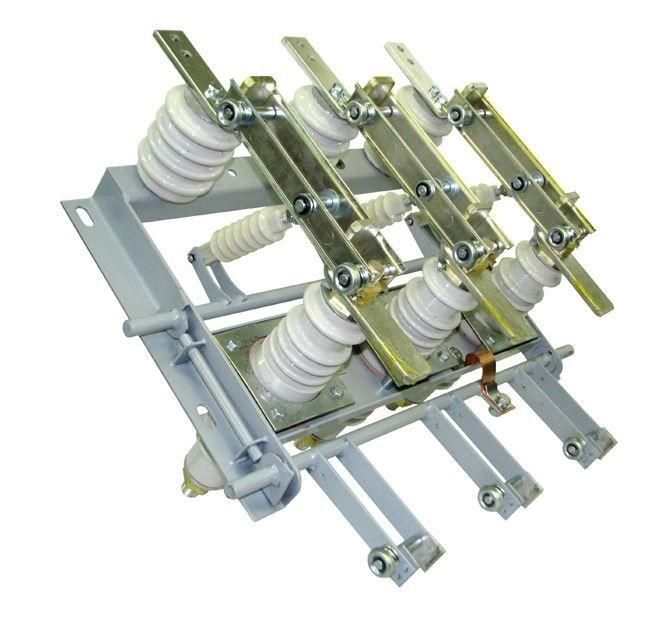

Разъединитель РВФЗ-10/630-II-II УХЛ3 с приводом ПР-10 EKF Stingray|rvfz-10-630-II-II|EKF

Разъединитель РВФЗ-10/630-II-II УХЛ3 с приводом ПР-10 Stingray от EKF предназначен для создания видимого разрыва в воздушных линиях и распределительных устройствах 10 кВ без нагрузки. Этот заземляющий разъединитель используется в системах с изолированной нейтралью и оснащён механическим приводом, что упрощает монтаж и обслуживание.

Назначение и область применения

Разъединитель РВФЗ-10/630-II-II УХЛ3 применяется для безопасного отключения участков электросети 10 кВ перед проведением ремонтных работ. Он создаёт физический разрыв цепи, который позволяет персоналу уверенно работать на оборудовании без опасности случайного включения. Подходит для внутризда́ния в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях и линиях электропередачи с изолированной нейтралью. Привод ПР-10 обеспечивает управление вручную - без необходимости внешних источников энергии.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать длительную работу при этом значении без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на использование в сетях среднего класса напряжения;
• Частота сети: 50–60 Гц - совместим с промышленными сетями России и стран СНГ;
• Количество полюсов: 3 - трёхфазная конструкция для полноценного отключения всех проводников одновременно;
• Изоляторы: фарфоровые - обеспечивают надёжную электроизоляцию даже в условиях повышенной влажности и запылённости;
• Тип привода: механический - работает за счёт рычагов и шестерёнок, требует ручного управления;
• Степень защиты: УХЛ3 - рассчитан на работу в умеренном и холодном климате, в закрытых помещениях с возможностью конденсации влаги;
• Предварительно собран: да - готов к установке после проверки и крепления к основанию;
• Гарантия: 36 месяцев - соответствует требованиям к качеству оборудования EKF.

Совместимость и монтаж

Разъединитель РВФЗ-10/630-II-II УХЛ3 монтируется на раму или опорную плиту КРУ. Для правильной установки необходимо соблюдать посадочные габариты, указанные в чертежах производителя. Механизм привода ПР-10 имеет стандартный вал для ручного оперирования - рекомендуется использовать специальный рычаг длиной 800–1000 мм для удобства и безопасности. Все соединения между контактами и шинами должны выполняться с моментом затяжки, соответствующим нормам ГОСТ 9402. После монтажа обязательна проверка свободного хода контактов и отсутствия заеданий.

Безопасность и стандарты

Разъединитель РВФЗ-10/630-II-II УХЛ3 соответствует требованиям ГОСТ 1516.1 и ГОСТ 1516.3, регламентирующим исполнение и тестирование разъединителей на напряжение до 35 кВ. Конструкция исключает самопроизвольное замыкание благодаря жёсткой фиксации положений “включено” и “выключено”. Наличие заземляющих ножей делает устройство частью системы заземления при работе в режиме “земля”, предотвращая возникновение паразитических потенциалов.

Преимущества

• Высокая долговечность фарфоровых изоляторов - устойчивы к трещинам, старению и воздействию окружающей среды;
• Механический привод ПР-10 не зависит от электропитания - работает даже при аварийном отключении питания;
• Предварительная сборка снижает время монтажа и риск ошибок при установке;
• Серия Stingray от EKF прошла сертификацию на соответствие ISO 9001 - гарантирует единообразие качества партий.

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать или отключать при наличии тока; для этого требуется выключатель или автомат;
• Не допускается применение вне помещений - тип УХЛ3 не предусматривает защиту от дождя, снега и прямой солнечной радиации;
• Требуется ручное управление - невозможно удалённое или автоматическое управление без модификаций;
• Не подходит для сетей с глухозаземлённой нейтралью - только для изолированных нейтралей.

Примеры использования

• Отключение секции КРУ-10 кВ перед плановым ремонтом трансформатора;
• Обеспечение заземления линии при выполнении работ на силовом кабеле;
• Элемент безопасности в распределительных пунктах на промышленных предприятиях, где есть необходимость в быстром отключении цепи;
• Подключение к щитам в тепловых и гидроэлектростанциях с изолированной нейтралью.

Практические советы

• Перед первым включением проверьте легкость движения рычага привода - при заедании смажьте шарниры графитовой смазкой;
• Проверяйте состояние фарфоровых изоляторов каждые 6–12 месяцев: наличие трещин, сколов или следов пробоя - повод к немедленной замене;
• При использовании нескольких разъединителей в одной ячейке убедитесь, что они установлены с достаточным зазором для доступа к приводам;
• Никогда не используйте этот разъединитель как замену выключателя - он не гасит дугу и не рассчитан на токи короткого замыкания;
• Артикул rvfz-10-630-ii-ii - сохраните его при заказе запчастей, так как привод ПР-10 и корпус имеют уникальные крепления.
