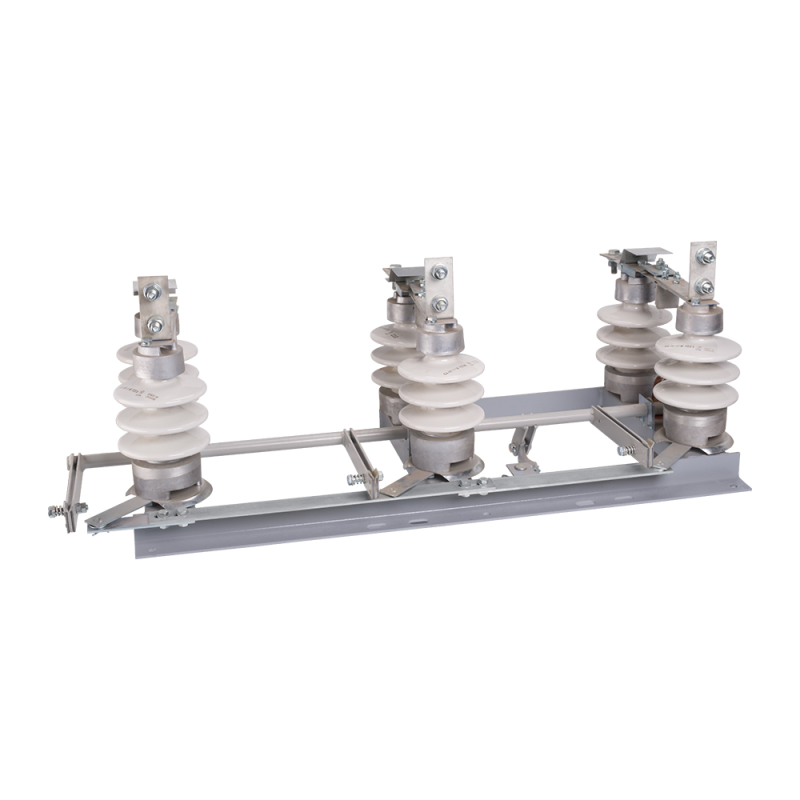

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 (сингл, с приводом) | 232800 КЭАЗ

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 (сингл, с приводом) от КЭАЗ предназначен для безопасного отключения участков электрической цепи при обслуживании или ремонте оборудования в сетях до 10 кВ. Этот разъединитель используется в распределительных устройствах с жесткими шинами и оснащён ручным приводом для ручного оперирования.

Назначение и область применения

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 применяется для создания видимого разрыва в электрической цепи при отключении нагрузки. Он не предназначен для коммутации токов нагрузки или аварийных токов - только для изоляции участков сети после отключения выключателями. Устройство устанавливается в комплектных распределительных устройствах (КРУ) напряжением 10 кВ, где требуется физическая изоляция для безопасности персонала при работах на оборудовании.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения до 10 кВ переменного тока
• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева
• Количество полюсов: 3 - трёхполюсная конструкция для одновременного отключения всех фаз
• Род тока: переменный (AC) - работает только в сетях с переменным током
• Тип разъединителя: заземляющий - имеет функцию соединения с землёй при переводе в положение “заземление”
• Климатическое исполнение: УХЛ1 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки внутри закрытого корпуса или ячейки
• Вид привода: ручной - управление осуществляется механически через рычаг, без автоматики
• Способ монтажа: монтажная плата - крепится к металлической платформе или раме внутри КРУ
• Предварительно собран: да - устройство поставляется полностью собранным, готовым к установке
• Нормативные документы: ГОСТ Р 52726-2007, ТУ3414-019-05755766-2010 - соответствует требованиям российских стандартов на высоковольтные разъединители

Совместимость и монтаж

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 совместим с типовыми ячейками КРУ-10, имеющими стандартную монтажную плату. Для правильной установки необходимо обеспечить:

• Чёткую привязку к контактам шин и выводам выключателей
• Фиксацию на монтажной плате болтовыми соединениями, указанными в чертежах КРУ
• Соблюдение минимальных изолирующих расстояний между фазами и заземлёнными частями
• Использование только изолированных инструментов при работе рядом с находящимся под напряжением оборудованием

Не допускается монтаж вне герметичных или защищённых кожухов - из-за степени защиты IP00 устройство не защищено от пыли, влаги и случайного контакта.

Безопасность и стандарты

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 сертифицирован по ГОСТ Р 52726-2007 и техническим условиям КЭАЗ. Соответствует требованиям к изоляционной прочности, термической и электродинамической стойкости. Применение в соответствии с нормами ПУЭ обязательно: перед любыми работами на оборудовании необходимо убедиться, что разъединитель находится в положении “отключено”, и дополнительно применить временные заземления.

Преимущества

• Предварительная сборка снижает время монтажа и исключает риск некорректной сборки на объекте
• Трёхполюсная конструкция позволяет одним движением отключить все три фазы, повышая скорость и безопасность операций
• Заземляющая функция обеспечивает надёжное замыкание на землю при необходимости - важный элемент для защиты персонала
• Климатическое исполнение УХЛ1 гарантирует стабильную работу в регионах с низкими температурами и повышенной влажностью
• Производитель - КЭАЗ - известен долговечностью и качеством своей продукции в сфере высоковольтного оборудования

Ограничения применения

• Не предназначен для отключения токов нагрузки - нельзя использовать вместо выключателя
• Степень защиты IP00 запрещает использование на открытом воздухе или в сырых, пыльных помещениях
• Ручной привод требует физического доступа к устройству - не подходит для удалённого управления
• Не имеет автоматических блокировок - необходима внешняя система предотвращения включения под нагрузкой
• Требует наличия специализированного места установки - не является модульным устройством для щитов низкого напряжения

Примеры использования

• Распределительные пункты на промышленных предприятиях - для изоляции трансформаторов перед плановым обслуживанием
• Подстанции 6–10 кВ в ЖКХ и энергоснабжении - для отделения секций питания при ремонте
• Цеховые КРУ с воздушными вводами - как часть системы безопасности при проведении сварочных или ремонтных работ
• Объекты с системой заземления по схеме TN-S - для обеспечения контура заземления при отключении оборудования

Практические советы

• Перед установкой проверьте соответствие габаритов разъединителя РЛНД1-10/630-УХЛ1 месту монтажа - особенно посадочные отверстия и расстояния между фазами
• При использовании в составе КРУ убедитесь, что привод легко доступен для оператора - он должен иметь свободный ход без препятствий
• Не используйте этот разъединитель в качестве единственной защиты - всегда сочетайте его с автоматическими выключателями и блокировками
• Проверяйте состояние контактов и механизмов ежегодно - даже при отсутствии эксплуатационных нагрузок возможна оксидация
• Артикул 232800 - это единственный номер для заказа оригинального комплекта от КЭАЗ; аналоги могут отличаться по габаритам и механике
