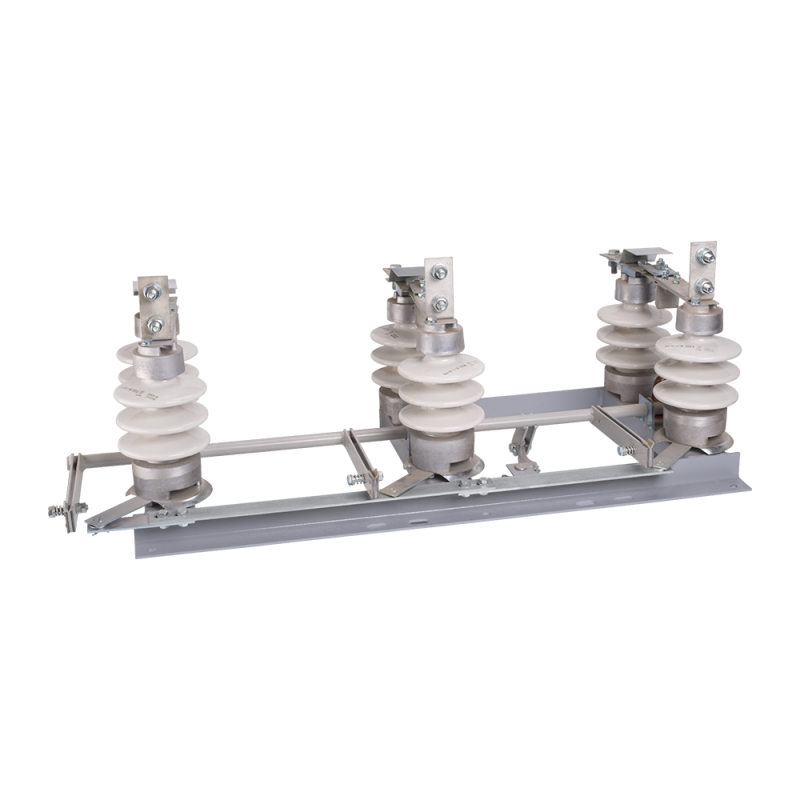

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 (с приводом) | 232799 КЭАЗ

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 с приводом от КЭАЗ предназначен для безопасного отключения участков электросети до 10 кВ вручную, обеспечивая видимый разрыв цепи перед обслуживанием. Этот трёхполюсный разъединитель с номинальным током 630 А применяется в распределительных устройствах подстанций и промышленных объектах.

Назначение и область применения

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 с приводом используется исключительно для коммутации нулевых нагрузок - то есть когда цепь уже отключена выключателем или автоматом. Он создаёт физический разрыв в сети, что необходимо для проведения ремонтных работ, проверки заземления и соблюдения правил безопасности. Применяется в комплектных распределительных устройствах (КРУ) 6–10 кВ, на подстанциях, в цехах с высоковольтными установками.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего класса напряжения;
• Номинальный ток: 630 А - способен проводить постоянный ток до этого значения без перегрева;
• Число полюсов: 3 - одновременно отключает все три фазы;
• Род тока: переменный (AC) - совместим с сетями 50 Гц;
• Климатическое исполнение: УХЛ1 - работает при температуре от −45 C до +40 C, устойчив к повышенной влажности и запылённости;
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки внутри закрытых ячеек или щитов;
• Привод: ручной - оперирование осуществляется рычагом вручную, без автоматизации;
• Способ монтажа: монтажная плата - крепится болтами к металлической раме или платформе в КРУ;
• Предварительно собран: да - готов к установке, не требует сборки на месте.

Совместимость и монтаж

Разъединитель высоковольтный РЛНД1-10/630-УХЛ1 с приводом совместим со всеми типами КРУ-10, соответствующими ГОСТ Р 52726-2007. Монтируется на предварительно подготовленную монтажную плиту с отверстиями под крепёж. Обязательно соблюдать габариты и шаг крепёжных отверстий, указанные в чертежах завода-изготовителя. Подключение шин выполняется через верхние и нижние контактные выводы. Для работы требуется доступ к рычагу привода - он не должен быть заблокирован другими элементами оборудования.

Безопасность и стандарты

• Произведён согласно ГОСТ Р 52726-2007 и ТУ3414-019-05755766-2010 - гарантирует соответствие требованиям к надёжности и механической прочности;
• Не имеет функции дугогашения - нельзя отключать нагрузку под током!
• Изоляционные расстояния между полюсами и корпусом выполнены в соответствии с нормами для 10 кВ;
• Обеспечивает визуальный контроль положения контактов - открытые контакты легко определить невооружённым глазом.

Преимущества

• Жесткая конструкция из стали и медных сплавов - долговечна даже при частой работе;
• Полностью собирается на заводе - снижает риск ошибок при монтаже;
• Поддерживает работу в суровых климатических условиях благодаря исполнению УХЛ1;
• Простота управления - не нуждается в сложном оборудовании для приведения в действие.

Ограничения применения

• Нельзя использовать для отключения нагрузки - всегда предварительно отключите питание выключателем;
• IP00 - не допускается установка вне герметичных камер, в сыром воздухе или на открытом воздухе;
• Ручной привод - не подходит для удалённого или автоматического управления;
• Требуется свободный доступ к механизму - не устанавливается в плотно заставленных шкафах без места для манёвра рычагом.

Примеры использования

• Отключение секции КРУ-10 для замены кабеля;
• Формирование “рабочего заземления” после отключения питания;
• Изолирование трансформатора или реактора перед осмотром;
• Комплектация старых подстанций, где не предусмотрено автоматическое управление.

Практические советы

• Перед первым включением проверьте ход рычага - он должен двигаться плавно, без заеданий;
• Проверяйте состояние контактов каждые 2 года - окисление увеличивает нагрев;
• Убедитесь, что монтажная плита жёстко закреплена - вибрации вызывают искрение;
• При использовании в паре с заземлителем - следите, чтобы разъединитель был полностью открыт, прежде чем замыкать заземляющие ножи;
• Артикул 232799 - используйте этот номер для заказа запчастей, таких как пружины привода или изоляторы.
