Разъединитель внутренней установки РВЗ.1а-10/400 УХЛ2 с приводом ПР-10 | 15500762 НИЛЕД

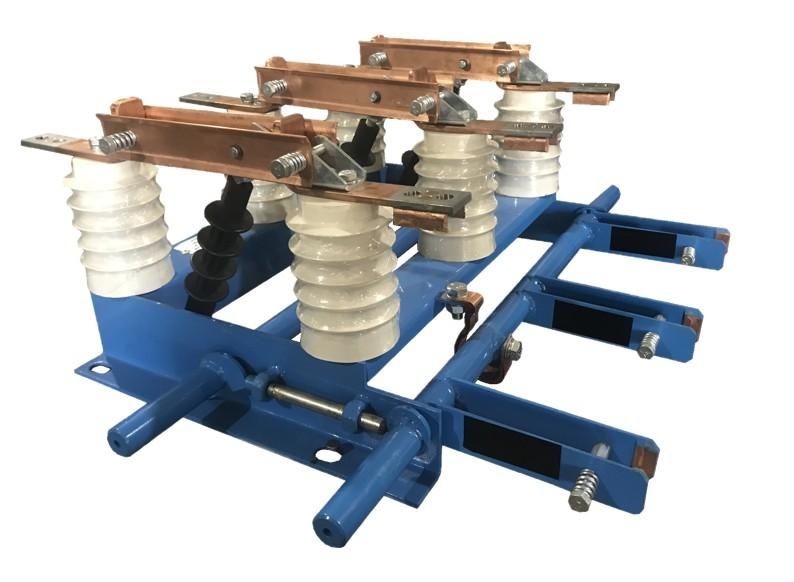

Разъединитель внутренней установки РВЗ.1а-10/400 УХЛ2 НИЛЕД предназначен для безопасного отключения и переключения участков электросети до 10 кВ при отсутствии нагрузки. Этот аппарат используется в распределительных устройствах подстанций и промышленных объектах, где требуется механическое размыкание цепи перед обслуживанием. Артикул 15500762 соответствует модели с фарфоровыми или полимерными изоляторами.

Назначение и область применения

Разъединитель внутренней установки РВЗ.1а-10/400 УХЛ2 НИЛЕД применяется исключительно для отключения участков сети при нулевой нагрузке - то есть когда через него не проходит ток. Он не предназначен для коммутации рабочего тока, как автоматический выключатель. Его основная задача - обеспечить видимый разрыв цепи для безопасности при ремонте, наладке или замене оборудования. Также он позволяет подключать стационарные заземлители после отключения, что повышает уровень защиты персонала.

Область применения: внутри помещений на подстанциях 6–10 кВ, в комплектных распределительных устройствах (КРУ), на промышленных предприятиях, в энергообъектах с постоянным доступом обслуживающего персонала.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Тип установки: внутренняя
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Изоляторы: фарфоровые ИОР-10-3,75 или полимерные ИОЛп-10 (выбор зависит от заказа)
• Привод: совместим с приводом ПР-10 (не входит в комплект)

Совместимость и монтаж

Разъединитель РВЗ.1а-10/400 УХЛ2 НИЛЕД рассчитан на установку в ячейках КРУ с жесткими шинами. Для управления требуются внешние приводы - рекомендован привод ПР-10, который крепится к валу аппарата. Монтаж выполняется болтовым соединением к базовой раме или щиту. Перед установкой проверьте соответствие габаритов и расположения контактных площадок в вашей ячейке. Подключение проводников должно осуществляться с соблюдением момента затяжки, указанного в руководстве по эксплуатации.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ 19821 и ТУ 3421-001-41341121-2017. Конструкция обеспечивает видимый разрыв контактов - это обязательное условие для работы в электроустановках согласно ПТЭ и ПУЭ. Применение заземлителей после отключения снижает риск поражения током при работах на оборудовании.

Преимущества

• Стандартная конструкция - легко заменяется на аналогичные модели других производителей
• Доступны два типа изоляторов: фарфоровый (длительный срок службы) и полимерный (меньший вес, устойчив к трещинам)
• Может использоваться в системах с заземляющими ножами - повышает безопасность при техобслуживании
• Устойчив к колебаниям температуры и влажности благодаря исполнению УХЛ2

Ограничения применения

• Не допускается использование для отключения нагрузочных токов - это вызывает дугу и повреждает контакты
• Требуется предварительное отключение нагрузки с помощью выключателя или предохранителя
• Не предназначен для частых операций - ограниченное число циклов включения/отключения
• Не следует применять во взрывоопасных средах - отсутствует взрывозащита
• Требует регулярной проверки состояния контактов и механизма - особенно при высокой влажности

Примеры использования

• Отключение секции КРУ для замены трансформатора тока
• Переключение питания между двумя источниками в схеме “резервирование”
• Подготовка участка сети к заземлению перед ремонтными работами
• Изолирование поврежденного кабельного участка в промышленном цехе

Практические советы

• Перед первым включением проверьте свободное движение рычагов и отсутствие заеданий - смажьте механизм согласно инструкции
• При использовании полимерных изоляторов избегайте воздействия острых предметов - они менее устойчивы к механическому повреждению, чем фарфор
• Убедитесь, что привод ПР-10 установлен правильно: ось должна точно совпадать с валом разъединителя
• При монтаже в условиях повышенной запыленности - периодически протирайте изоляторы сухой тканью
• При замене старого разъединителя сверьте тип изолятора - замена фарфорового на полимерный возможна, но требует проверки механической прочности крепления
