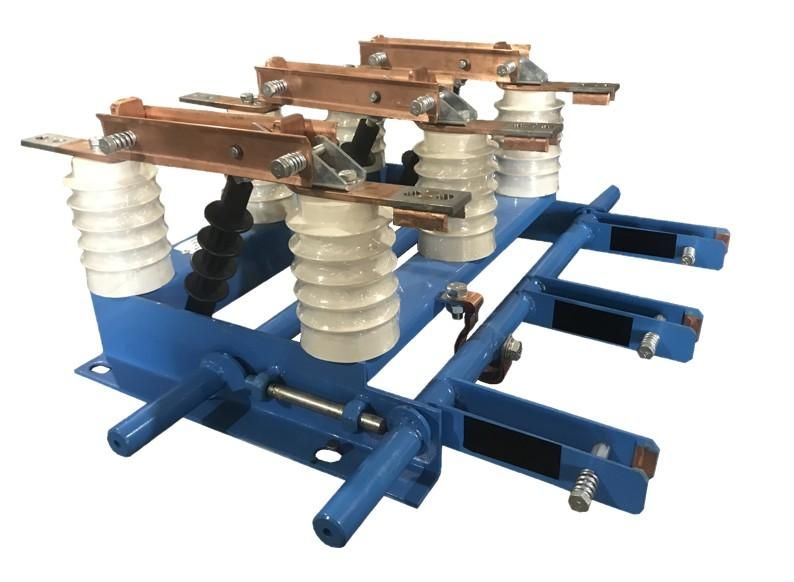

Разъединитель внутренней установки РВЗ.1б-10/400 УХЛ2 с приводом ПР-10 | 15500782 НИЛЕД

Разъединитель внутренней установки РВЗ.1б-10/400 УХЛ2 НИЛЕД предназначен для безопасного отключения и переключения участков электросети до 10 кВ при отсутствии нагрузки, а также для заземления отключённых цепей. Этот аппарат используется в распределительных устройствах подстанций и промышленных объектах, где требуется механическая изоляция цепи перед обслуживанием.

Назначение и область применения

Разъединитель внутренней установки РВЗ.1б-10/400 УХЛ2 НИЛЕД применяется исключительно для коммутации без тока нагрузки. Он не предназначен для отключения рабочего тока - для этого используются выключатели или автоматические рубильники. Его основная задача: обеспечить видимый разрыв цепи перед проведением ремонтных работ, изменить схему питания или выполнить заземление через стационарный заземлитель, если он установлен.

Устройство устанавливается внутри закрытых распределительных устройств (РУ) 6–10 кВ на промышленных предприятиях, энергообъектах, трансформаторных подстанциях и других местах с высокой степенью защиты от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Климатическое исполнение: УХЛ2 - умеренный и холодный климат с повышенной влажностью
• Тип изоляторов: фарфоровые ИОР-10-3,75 или полимерные ИОЛп-10 (выбор зависит от заказа)
• Тип установки: внутренняя
• Привод: совместим с приводом ПР-10 (ручной, рычажного типа)

Совместимость и монтаж

Разъединитель внутренней установки РВЗ.1б-10/400 УХЛ2 НИЛЕД рассчитан на установку в ячейках КРУ 10 кВ. Для работы необходим привод ПР-10 - он обеспечивает ручное управление контактами. Монтаж выполняется на жестком металлическом основании с соблюдением требуемых зазоров между фазами и заземлёнными частями.

Подключение шин осуществляется через верхние и нижние выводы. Перед монтажом проверьте соответствие габаритов и расположения крепёжных отверстий с конструкцией ячейки. Привод ПР-10 устанавливается рядом, с возможным приводом через вал или тягу - согласно проекту.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 19821 и другим нормативам для оборудования до 10 кВ. Конструкция гарантирует визуальный контроль положения контактов - открытые или замкнутые. Это обязательное условие безопасности при работе на ЛЭП и в РУ. Полимерные изоляторы снижают риск хруста и трещин при ударах, фарфоровые - более устойчивы к старению.

Преимущества

• Механическая надёжность: простая конструкция без сложной электроники
• Визуальная индикация состояния: легко определить, включен или отключен прибор
• Стандартная совместимость с приводом ПР-10 - распространённый компонент в РУ 10 кВ
• Выбор материала изоляторов: можно выбрать фарфор (долговечность) или полимер (лёгкий вес, устойчивость к повреждениям)

Ограничения применения

• Не допускается использование для отключения нагрузочных токов - это вызывает дугу, повреждает контакты и опасно для персонала
• Не предназначен для установки вне помещений - исполнение УХЛ2 защищает от влаги, но не от осадков, снега или прямого UV-воздействия
• Требуется предварительное отключение всех потребителей и проверка отсутствия напряжения перед операциями
• Не имеет функции автоповторного включения или защиты от перегрузок

Примеры использования

• Переключение питание секции трансформатора с одной шины на другую
• Отключение кабельной линии перед её тестированием мегаомметром
• Заземление отключенного участка сети после открытия разъединителя (при наличии заземлителя)
• Обслуживание силового щита - обеспечение “видимого разрыва” по правилам ПТЭ

Практические советы

• Перед каждым включением/отключением проверяйте наличие напряжения - даже если кажется, что система обесточена
• При использовании фарфоровых изоляторов избегайте ударов и вибраций - они хрупкие
• Проверяйте состояние контактов ежегодно: окислы и нагрев могут увеличить переходное сопротивление
• Убедитесь, что привод ПР-10 правильно смазан и свободно перемещается - затруднённое движение может привести к неполному размыканию
• Артикул 15500782 - это конкретная модификация; при замене сверьте тип изолятора и способ крепления
