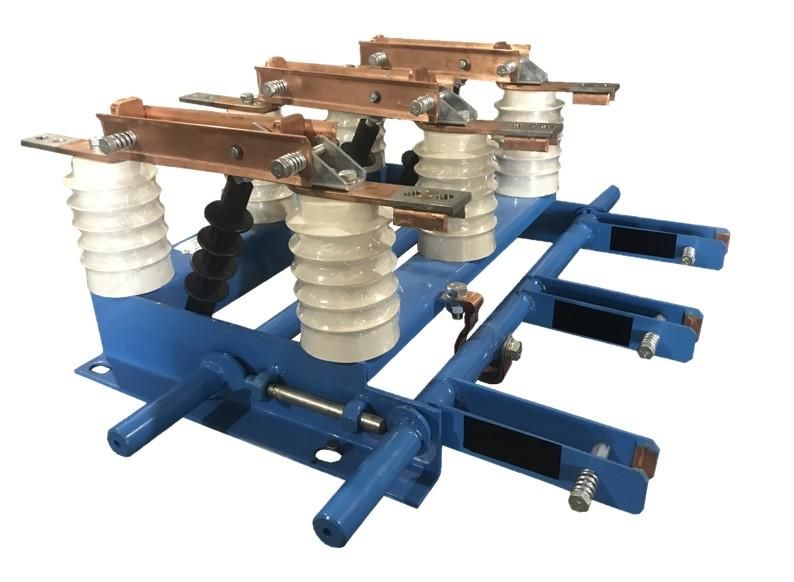

Разъединитель внутренней установки РВЗ.1б-10/630.м УХЛ2 с приводом ПР-10 | 15500852 НИЛЕД

Разъединитель внутренней установки РВЗ.1б-10/630 м УХЛ2 НИЛЕД предназначен для безопасного отключения и переключения участков электросети до 10 кВ при отсутствии нагрузки. Этот аппарат используется в распределительных устройствах подстанций и промышленных объектах, где требуется механическое размыкание цепи перед обслуживанием. Артикул 15500852 соответствует модели с номинальным током 630 А и исполнением УХЛ2 для умеренного и холодного климата.

Назначение и область применения

Разъединитель внутренней установки РВЗ.1б-10/630 м УХЛ2 НИЛЕД применяется исключительно для отключения участков сети при нулевой нагрузке - то есть когда ток через контакты уже прекращён. Он не предназначен для гашения дуги при коммутации под нагрузкой. Основные задачи:

• изолирование оборудования перед ремонтом или осмотром;
• переключение схем питания в КРУ и КРУЭ;
• обеспечение заземления отключённой части цепи через внешние заземлители (при наличии).

Подходит для установки в закрытых распределительных устройствах на подстанциях, в промышленных цехах, энергообъектах и жилых комплексах с напряжением до 10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Исполнение по климату: УХЛ2 - для работы при температуре от −45 C до +40 C и повышенной влажности
• Тип изоляторов: фарфоровые ИОР-10-3,75 или полимерные ИОЛп-10 (выбор зависит от заказа)
• Место установки: внутреннее (в помещениях с контролируемой средой)
• Привод: совместим с приводом ПР-10 (ручной, рычажный)

Совместимость и монтаж

Разъединитель РВЗ.1б-10/630 м УХЛ2 НИЛЕД рассчитан на установку в ячейках КРУ с типовой компоновкой. Для управления используется привод ПР-10 - он крепится к валу аппарата и обеспечивает ручное оперирование. Монтаж требует:

• фиксации на раме или шасси с соблюдением посадочных размеров;
• подключения токоведущих частей к шинам или кабелям с учётом допустимой нагрузки;
• проверки герметичности и чистоты контактных поверхностей перед первым включением.

Не рекомендуется использовать без привода ПР-10 - другие приводы не обеспечивают нужную точность хода и усилие.

Безопасность и стандарты

Разъединитель РВЗ.1б-10/630 м УХЛ2 НИЛЕД соответствует требованиям ГОСТ 19821 и ТУ 3421-001-41000100-2017. Конструкция обеспечивает:

• наглядное видимое разрывание цепи - важное условие безопасности при работах под напряжением;
• защиту от случайного включения за счёт механической блокировки;
• стойкость к коррозии и воздействию влаги благодаря исполнению УХЛ2.

Преимущества

• Долгий срок службы фарфоровых или полимерных изоляторов - устойчивы к трещинам и электрическим пробоям.
• Простая конструкция - минимум движущихся деталей снижает риск отказа.
• Совместимость с серийным приводом ПР-10 - легко заменить или модернизировать систему управления.
• Стандартная габаритная привязка - позволяет заменить аналоги других производителей без доработки шкафа.

Ограничения применения

• Нельзя применять для отключения нагрузки - это вызывает дугу, повреждает контакты и опасно для персонала.
• Не предназначен для установки на открытом воздухе - даже при UHL2 требуется помещение с защитой от осадков и прямого солнечного света.
• Не имеет автоматического привода - нельзя интегрировать в системы АСУ ТП без дополнительных устройств.
• Фарфоровые изоляторы хрупки - требуют осторожного обращения при транспортировке и монтаже.

Примеры использования

• Отключение секционного выключателя в КРУ-10 кВ перед проверкой защиты.
• Переключение питания с основной на резервную линию в цехе с двойным питанием.
• Заземление отключённого кабеля после отключения автомата - для проведения работ по технике безопасности.

Практические советы

• Перед каждым включением проверяйте положение контактов - они должны быть полностью разомкнуты или замкнуты, без промежуточного состояния.
• При использовании полимерных изоляторов регулярно протирайте поверхность от пыли - грязь снижает сопротивление изоляции.
• При замене старого разъединителя сверьте габариты и расположение крепёжных отверстий - модель РВЗ.1б-10/630 м УХЛ2 НИЛЕД имеет специфическую базу крепления.
• Обязательно используйте средства защиты при работе рядом с разъединителем - даже при отключенном оборудовании возможна индукция или остаточное напряжение.
