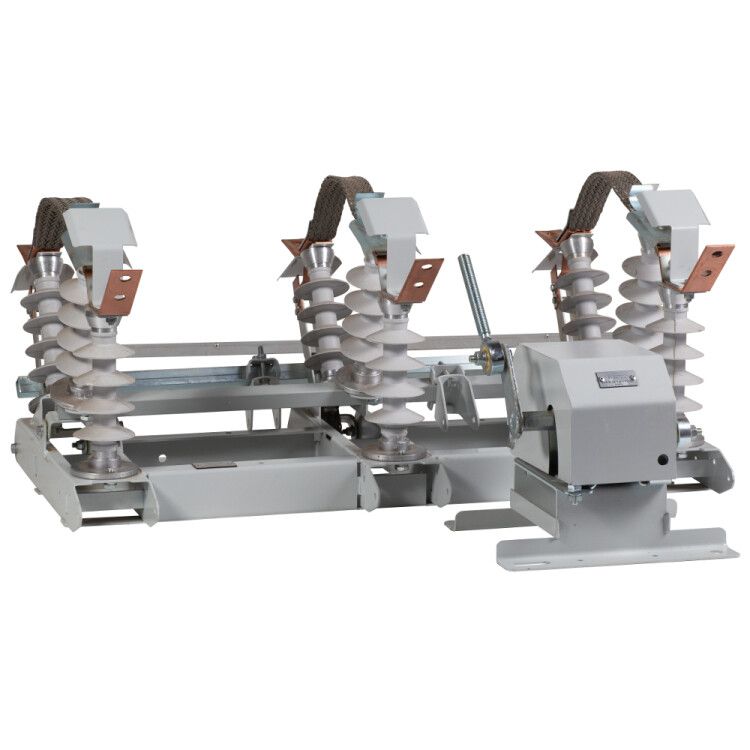

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 | 246358 КЭАЗ

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 - трёхполюсный заземляющий разъединитель переменного тока на 10 кВ и 400 А, предназначенный для безопасного отключения участков сети и создания видимого разрыва перед обслуживанием. Произведён КЭАЗ, соответствует ГОСТ Р 52726-2007, имеет предварительную сборку и дистанционное управление.

Назначение и область применения

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 используется для создания видимого разрыва в высоковольтных сетях до 10 кВ. Он применяется при техобслуживании оборудования - например, трансформаторов, кабельных линий или распределительных устройств - чтобы гарантированно отключить питание и обеспечить безопасность персонала. Как заземляющий разъединитель, он позволяет соединить проводники с землёй после отключения, исключая опасность накопления зарядов.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения
• Номинальный ток: 400 А - выдерживает постоянный рабочий ток до этого значения
• Количество полюсов: 3 - одновременно отключает все три фазы
• Род тока: переменный (AC) - предназначен только для сетей с переменным током
• Вид привода: ручной - операция выполняется механически, без автоматики
• Дистанционное управление: да - возможно удалённое включение/отключение через внешний механизм
• Климатическое исполнение: УХЛ1 - работает при температуре от −45 C до +40 C, устойчив к повышенной влажности и агрессивной среде
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых камер или щитов
• Способ монтажа: монтажная плата - крепится на жесткую металлическую поверхность, не требует шасси
• Нормативный документ: ГОСТ Р 52726-2007 - соответствие требованиям к высоковольтным разъединителям

Совместимость и монтаж

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 совместим с комплектными распределительными устройствами (КРУ) и ячейками, где предусмотрена установка на монтажную плату. Предварительная сборка снижает время настройки на объекте - основные элементы уже собраны и проверены на заводе. Для монтажа требуется прочная горизонтальная площадка с возможностью подвода силовых кабелей сверху или снизу. Подключение к приводному механизму для дистанционного управления должно осуществляться согласно схеме от производителя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52726-2007, который регламентирует безопасность, надёжность и испытательные методы для разъединителей. Наличие заземляющего контакта гарантирует возможность принудительного замыкания цепи на землю - важнейшее условие безопасности при работах на оборудовании. Однако из-за степени защиты IP00 использование вне герметичных корпусов запрещено - открытый доступ к контактам создаёт риск поражения током.

Преимущества

• Дистанционное управление позволяет выполнять операции без прямого контакта с оборудованием - повышает безопасность персонала
• Предварительная сборка сокращает сроки монтажа и минимизирует вероятность ошибок на месте
• Климатическое исполнение УХЛ1 делает изделие пригодным для работы в суровых условиях - холодные регионы, промзоны, наружные камеры
• Трёхполюсная конструкция обеспечивает синхронное отключение всех фаз - исключает перекос нагрузки

Ограничения применения

• Не предназначен для коммутации под нагрузкой - можно включать/выключать только при отсутствии тока
• Степень защиты IP00 требует обязательной установки в защищённом помещении или КРУ - нельзя использовать на открытом воздухе
• Ручной привод не обеспечивает автономной работы - нужна физическая активация или внешний привод
• Не подходит для частых циклов включения/отключения - предназначен для редких операций обслуживания, а не для регулярного переключения

Примеры использования

• Подстанции 6–10 кВ - для отключения питания трансформаторов перед ремонтом
• Кабельные ответвления - для заземления линий перед прокладкой новых кабелей
• Промышленные цеха с собственной подстанцией - для изоляции участков оборудования при плановых остановках
• Агрегаты с высоковольтными двигателями - для безопасного доступа к клеммникам

Практические советы

• Проверьте посадочные габариты монтажной плиты перед заказом - разъединитель РЛК-1б-IV-10/400-УХЛ1 требует точного соответствия отверстий и крепёжных элементов
• Обязательно используйте блокировочные устройства между этим разъединителем и вводными автоматами - предотвратите случайное включение при работе
• При использовании дистанционного управления убедитесь, что приводной механизм совместим с типом сигнала (электромагнитный / пневматический)
• Регулярно осматривайте контакты на предмет окисления - особенно в условиях повышенной влажности, даже при УХЛ1
• Не заменяйте этот разъединитель автоматическим выключателем - он не рассчитан на отключение токов короткого замыкания
