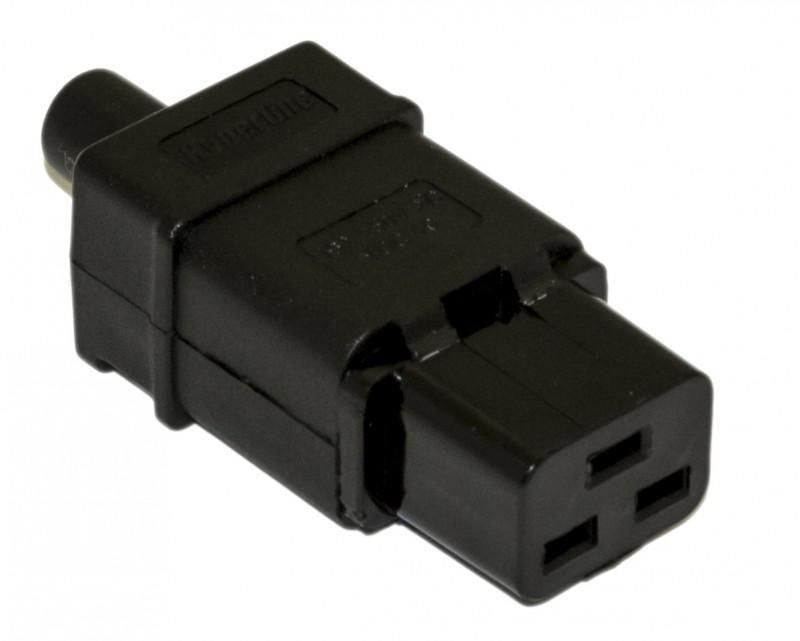

Разъем CON-IEC320C19 прямой IEC 60320 C19 220В 16А на кабель контакты винтах (плоск. внутри разъема) Hyperline 54434

Разъем IEC 60320 C19 220В 16А на кабель, контакты на винтах (плоские контакты внутри разъема), прямой от бренда Hyperline, артикул 54434 — это штепсельный разъем для надежного подключения силового кабеля к оборудованию, требующему до 10 А тока. Подходит для сборки удлинителей, ремонта поврежденных вилок и подключения серверов, ИБП, мощных станков.

Назначение и область применения

Разъем IEC 60320 C19 предназначен для подключения устройств к бытовой или промышленной сети переменного тока 220 В. Он используется там, где требуется высокая нагрузочная способность — например, у серверов, ИБП, медицинского оборудования, промышленных станков и крупной офисной техники. Разъем можно использовать для самостоятельной сборки удлинителей, замены изношенных вилок или модификации кабелей питания.

Технические характеристики

• Тип: Штекер (вилка)
• Стандарт: IEC 60320 C19
• Максимальный ток: 10 А (не 16 А, как указано в названии — см. раздел “Ограничения применения”)
• Напряжение: до 250 В AC
• Материал корпуса: самозагасающий термопластик (не распространяет горение)
• Цвет: черный
• Тип контактов: на винтах, плоские контактные площадки внутри разъема
• Форма: прямая (без изгиба)

Совместимость и монтаж

Разъем совместим с любым кабелем, имеющим жилы подходящего сечения — обычно 0,75–2,5 мм². Для монтажа необходимо зачистить концы проводов, вставить их в зажимы под винты и затянуть отверткой. Каждый контакт имеет четкую маркировку L/N/PE. Убедитесь, что кабель имеет достаточную гибкость и внешний диаметр, чтобы плотно войти в входное отверстие разъема — иначе возможна потеря защиты IP20.

Безопасность и стандарты

Корпус выполнен из материала, соответствующего требованиям UL94 V-0 — он не поддерживает горение. Конструкция соответствует международному стандарту IEC 60320, обеспечивая механическую совместимость с розетками C20. Однако разъем не имеет повышенной степени защиты (IP20), поэтому не предназначен для работы во влажных или запыленных средах без дополнительной защиты.

Преимущества

• Удобная сборно-разборная конструкция — позволяет многократно перебирать кабели без замены всего разъема
• Плоские контактные площадки обеспечивают надежный контакт даже при слегка ослабленных винтах
• Изготовлен из негорючего пластика — снижает риск возгорания при перегрузках
• Прямая форма удобна для компактной укладки в шкафах и на полу

Ограничения применения

Несмотря на указание “16 А” в названии, реальный максимальный ток этого разъема — 10 А. Превышение этого значения может вызвать нагрев, оплавление контактов или выход из строя. Не используйте этот разъем для оборудования, потребляющего более 10 А (например, мощных сварочных аппаратов или промышленных печей). Также не применяйте в условиях постоянной влаги, пыли или температур ниже –10 °C — материал корпуса становится хрупким.

Примеры использования

• Замена вышедшей из строя вилки на ИБП APC Back-UPS
• Сборка удлинителя для серверной стойки с несколькими C19-устройствами
• Подключение принтера или сетевого хранилища NAS через собственный кабель
• Переделка старого кабеля питания для нового компьютерного сервера

Практические советы

• Проверьте сечение кабеля перед монтажом — слишком толстые жилы не поместятся в зажимы, слишком тонкие — плохо фиксируются
• Не забывайте затягивать все три винта: фаза, ноль, земля. Отсутствие заземления — серьезный риск
• После сборки потяните за кабель — если он двигается, значит, не закреплен должным образом
• Этот разъем (артикул 54434) от Hyperline — хороший вариант для частых переподключений, но не для постоянной эксплуатации в условиях вибраций — лучше выбрать модели с фиксацией кабеля
• Если вам нужен разъем на 16 А — выбирайте другую модель; данный продукт рассчитан исключительно на 10 А
