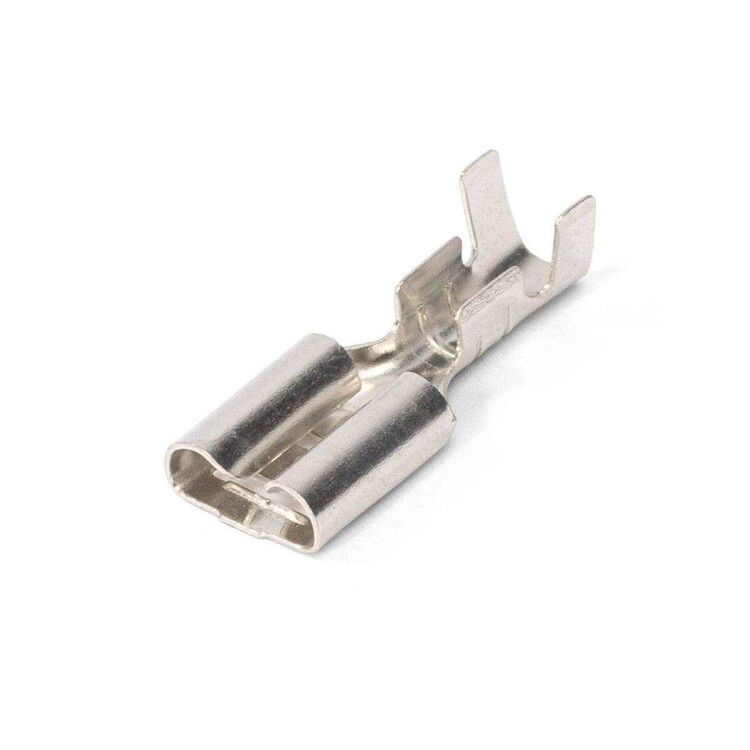

Разъем плоский неизолированный (мама) РП-М(л) 2,5 - (6,3) | 89246 КВТ

Разъем плоский неизолированный (мама) РП-М(л) 2,5 - (6,3) КВТ предназначен для надежного и виброустойчивого соединения гибких многожильных медных проводов с номинальным сечением 0,75–2,5 мм2. Благодаря латунной гильзе с лужением и защелке, этот разъем КВТ применяют там, где важна долговечность соединения - в условиях вибраций, перепадов температур и частых демонтажей.

Назначение и область применения

Разъем плоский неизолированный (мама) РП-М(л) 2,5 - (6,3) КВТ используется для создания быстроразъемных соединений между проводами и другими компонентами электрической цепи. Подходит для работы в средах с высокой вибрацией и температурными колебаниями. Часто встречается в промышленном оборудовании: на станках, транспортерах, системах управления, в автомобилях, железнодорожной технике и силовой аппаратуре.

Технические характеристики

• Тип контакта: неизолированная гильза, форма «мама»
• Ширина контакта: 6,3 мм, толщина: 0,5 мм
• Номинальное сечение провода: 0,75–2,5 мм2
• Материал: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную устойчивость и снижает переходное сопротивление
• Рабочий температурный диапазон: от –55 C до +135 C
• Максимальное рабочее напряжение: 400 В
• Фиксация: защелка замкового типа для надежного соединения с разъемом «папа»
• Обжим: двухконтурный - одновременно по жиле и изоляции
• Засечки: поперечные засечки на контактной части усиливают механическое сцепление с жилой

Совместимость и монтаж

Разъем РП-М(л) 2,5 - (6,3) КВТ совместим только с соответствующими плоскими разъемами «папа» того же типоразмера (например, РП-П 6,3). Обжим выполняется специальным инструментом - двухконтурной матрицей МПК-04 от КВТ. Убедитесь, что используете именно эту матрицу: другие инструменты могут не обеспечить нужную плотность обжима и снизят виброустойчивость. Посадочный размер контакта рассчитан под штыревые элементы шириной 6,3 мм - проверьте соответствие перед установкой.

Преимущества

• Защелка гарантирует автоматическую фиксацию при соединении - исключает случайное расхождение
• Двухконтурный обжим предотвращает выскальзывание провода даже при сильной вибрации
• Луженая поверхность снижает риск окисления и улучшает электрический контакт
• Высокая термостойкость позволяет применять разъем в экстремальных условиях
• Усиленная контактная часть с засечками минимизирует вероятность разрушения соединения при нагрузке

Ограничения применения

• Не предназначена для защиты от влаги или пыли - отсутствует изоляция, не подходит для открытых участков без корпуса
• Не рекомендуется для однопроволочных (монолитных) проводов - эффективен только с многожильными гибкими жилами
• Требует точного соблюдения сечения провода: использование проводов меньше 0,75 мм2 или больше 2,5 мм2 снижает надежность
• Не работает самостоятельно - требует парного разъема «папа» для функционирования

Примеры использования

• Подключение двигателей и датчиков на конвейерах с постоянной вибрацией
• Электропроводка в кузовах автобусов и спецтехники
• Соединения внутри щитов управления на заводах
• Аппаратура в холодильных камерах и печных установках
• Системы освещения и управления в железной дороге

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не более 10 мм, чтобы не нарушить механическую прочность
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри гильзы
• Используйте только матрицу МПК-04 - другие инструменты могут деформировать контакт и сломать защелку
• При сборке убедитесь, что разъем «мама» полностью защелкнут в «папа» - слышен характерный щелчок
• Не допускайте попадания грязи внутрь контактов - она может вызвать нагрев и отказ при работе под нагрузкой
