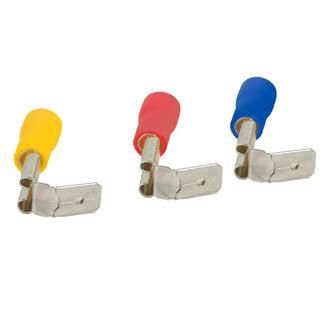

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-2,5-7-0,4(100шт) | 278093 КЭАЗ

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-2,5-7-0,4 - это надежный соединительный элемент для быстрого подключения медных жил сечением 1,5–2,5 мм2 в распределительных щитах, пультах управления и других устройствах. Упакован по 100 штук, продукт от КЭАЗ соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-2,5-7-0,4 предназначен для создания ответвления от основного провода без его перерезания. Подходит для монтажа в силовых и управляющих цепях переменного и постоянного тока до 400 В. Часто используется в щитах автоматики, на станках, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5–2,5 мм2 - оптимально для медных жил средней мощности
• Номинальное напряжение: 400 В - безопасная работа в сетях 220/380 В
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - гибкий, термостойкий, не поддерживающий горение
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Размер контактной части: 6,3 × 0,8 мм - совместим с типовыми клеммами и зажимами
• Диапазон рабочих температур: от –40 C до +80 C - работает в холодных и нагреваемых помещениях

Совместимость и монтаж

Разъем плоский ответвительный РпОи OptiKit S-PO-PVC-2,5-7-0,4 монтируется в клеммы, клеммники и разъёмы с шириной гнезда 6,3 мм. Для установки зачищается изоляция с конца провода на 6–8 мм, жила вставляется в контактную часть, после чего зажимается с помощью кримперов или плоскогубцев. Не требует пайки. Совместим с большинством стандартных клеммных колодок, используемых в сериях OptiKit T/S.

Безопасность и стандарты

Разъем соответствует требованиям к изоляционным материалам и механической прочности, применяемым в промышленном электромонтаже. Материал ПВХ не выделяет токсичных веществ при нормальных условиях эксплуатации. Напряжение 400 В позволяет использовать изделие в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-1.

Преимущества

• Удобство замены: можно подключить ответвление без демонтажа основного провода
• Высокая надежность соединения благодаря латунному контакту и плотному зажиму
• Стандартный синий цвет изоляции ускоряет визуальную проверку и обслуживание
• Упаковка по 100 шт. снижает стоимость единицы и удобна для массового монтажа
• Широкий температурный диапазон делает его пригодным для использования вне помещений и в суровых условиях

Ограничения применения

• Не предназначена для многожильных проводов с тонкими волосками - требуется предварительная прессовка или использование наконечника
• Не рекомендуется для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не подходит для высокочастотных или импульсных цепей без дополнительной фильтрации
• ПВХ-изоляция чувствительна к длительному воздействию прямого солнечного света - не применяйте на открытых участках без защиты

Примеры использования

• Подключение датчиков к клеммнику в распределительном щите
• Добавление дополнительного реле в цепь управления двигателем
• Запитка сигнализации от основного кабеля питания
• Обустройство аварийного освещения через ответвление от главной линии

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 1,5–2,5 мм2 - чтобы избежать перегрева
• Используйте специальный инструмент для обжима - обычные плоскогубцы могут повредить контакт
• При использовании в местах с вибрацией дополнительно закрепите разъем хомутом или клеевой лентой
• При работе в сырых помещениях убедитесь, что клемма герметично закрыта - этот разъем имеет IP20, не защищен от брызг
• Храните в сухом месте - даже ПВХ-изоляция может потерять эластичность при длительном воздействии влаги
