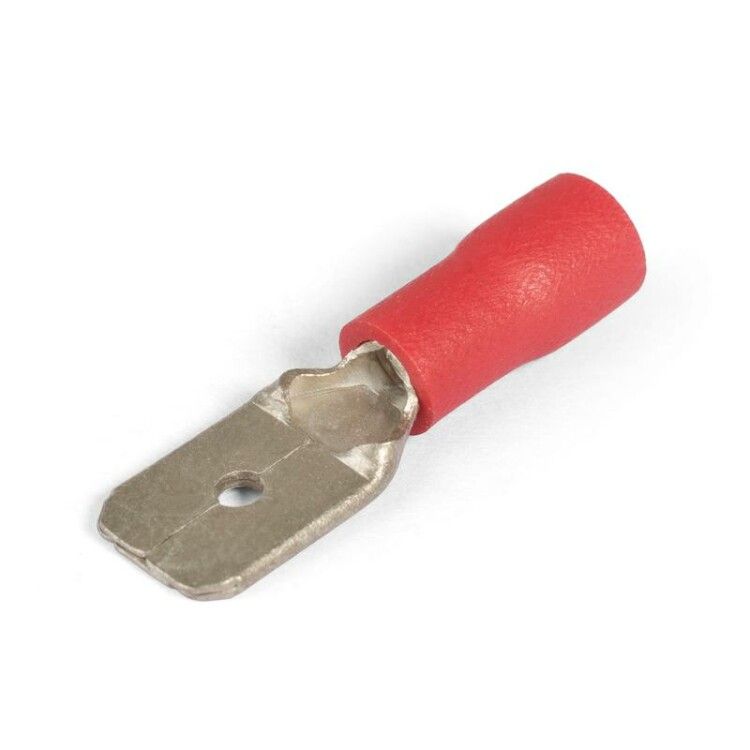

Разъем кабельный плоский изолированный «папа РПИ-П 1.5-(4.8) серия ПРОФИ - 85158 КВТ

Разъем кабельный плоский изолированный РПИ-П 1.5-(4.8) серия ПРОФИ от бренда КВТ - это надежный штекер для быстроразъемных соединений гибких медных проводов сечением до 1,5 мм2. Применяется в электрооборудовании, где требуется устойчивый контакт и безопасная эксплуатация при напряжении до 400 В.

Назначение и область применения

Разъем кабельный плоский изолированный РПИ-П 1.5-(4.8) серия ПРОФИ предназначен для соединения многопроволочных медных проводов с помощью опрессовки. Подходит для установки в устройствах, требующих частого подключения и отключения - например, в пультах управления, распределительных щитах, станках, конвейерах и системах автоматизации. Используется совместно с разъемами РПИ-М (матка) для создания быстроразъемных цепей.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для тонких и средних гибких жил
• Размер контакта: 2,8×0,8 мм - соответствует стандартным размерам разъемов РПИ-М
• Материал контакта: латунь Л63 с электролитическим лужением - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: самозатухающий ПВХ класса V-0 по UL94 - снижает риск распространения огня
• Температурный режим: до +75 C - допустимо использование в условиях повышенной температуры, но не выше указанного предела
• Максимальное напряжение: 400 В - рассчитан на работу в сетях переменного и постоянного тока до этого значения
• Цвет изоляции: красный - визуальное отличие от других типов разъемов
• Исполнение: штекер (папа) - вставляется в матку РПИ-М

Совместимость и монтаж

Разъем кабельный плоский изолированный РПИ-П 1.5-(4.8) серия ПРОФИ совместим исключительно с разъемами РПИ-М того же размера. Для монтажа используется опрессовка специальными клещами - проводник запрессовывается **поверх** изолирующей манжеты, что гарантирует герметичность и механическую прочность. На внутренней стороне трубчатой части есть поперечные засечки - они усиливают захват жилы и предотвращают её выскальзывание. Также каждая клемма имеет отверстие под замковый фиксатор, который плотно соединяет штекер с маткой и не позволяет ему выпасть при вибрациях.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал самостоятельно затухает после удаления источника огня
• Электролитическое лужение контактов повышает коррозионную стойкость и снижает переходное сопротивление
• Работает при температуре до +75 C - не рекомендуется применять в местах с перегревом (например, рядом с нагревательными элементами без теплоотвода)

Преимущества

• Увеличенная механическая прочность благодаря засечкам внутри трубки - меньше вероятность отрыва жилы
• Замковый фиксатор обеспечивает надежное соединение даже при вибрациях
• Самозатухающая изоляция повышает пожаробезопасность оборудования
• Луженые контакты долговечнее в условиях влажности и перепадов температур
• Ярко-красная изоляция упрощает идентификацию цепей при обслуживании

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен плохой контакт при опрессовке
• Максимальное сечение - 1,5 мм2; попытки использовать провода большего диаметра приведут к деформации или разрушению разъема
• Температурный лимит +75 C - нельзя применять в высокотемпературных зонах (печи, ТЭНы, двигатели без охлаждения)
• Не предназначена для внешнего монтажа или условий с прямым воздействием воды - IP-защита не указана, изоляция не является водонепроницаемой
• Требует точной опрессовки - некачественный инструмент или неправильная технология снижают срок службы

Примеры использования

• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Соединение кабелей между пультом управления и станком
• Монтаж в распределительных щитах с частым доступом для диагностики
• Аппараты с быстрой заменой модулей - например, системы автоматического контроля

Практические советы

• Выбирайте разъемы РПИ-П 1.5-(4.8) серия ПРОФИ только для проводов сечением 0,5–1,5 мм2 - больше не подходит
• Перед опрессовкой проверьте, чтобы все проволочки были целыми и равномерно распределены - не допускайте обрывов
• Используйте клещи с матрицей, подходящей именно для РПИ-П - неправильный инструмент повредит контакт
• Проверяйте, что фиксатор установлен правильно - он должен щелкнуть при вставке в РПИ-М
• Не используйте этот разъем в помещениях с высокой влажностью без дополнительной защиты - ПВХ не обеспечивает герметичность
• При сборке щита помните: цвет красный - значит, это штекер. Убедитесь, что вы не перепутали его с РПИ-М
