Разъем плоский РпИм OptiKit S-Pm-PVC-2-5-0,4(100шт) | 278085 КЭАЗ

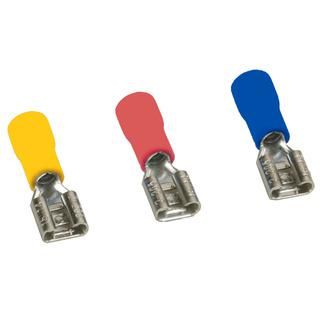

Разъем плоский РпИм OptiKit S-Pm-PVC-2-5-0,4 (100шт) от КэАЗ предназначен для надежного и быстрого соединения одножильных и многожильных проводов сечением 1,5–2,5 мм2 в слаботочных и силовых цепях до 400 В. Этот компактный гильзовый разъем с ПВХ-изоляцией идеально подходит для сборки щитов, управления оборудованием и монтажа на объектах с высокой частотой переподключений.

Назначение и область применения

Разъем плоский РпИм OptiKit S-Pm-PVC-2-5-0,4 (100шт) используется для создания «мама»-соединений между проводами и контактными площадками, штыревыми клеммами или другими разъемами. Применяется там, где требуется часто менять подключение - например, в распределительных щитах, системах автоматизации, станках, конвейерах, освещении и контрольной аппаратуре. Подходит для работы как с переменным, так и с постоянным током.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5 – 2,5 мм2
• Номинальное напряжение: 400 В
• Размер контакта: 5,2 × 0,5 мм - совместим с большинством стандартных штыревых клемм
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Диапазон рабочих температур: от -40 C до +80 C - позволяет использовать в холодных и жарких условиях
• Форма исполнения: гильза - защищает место соединения и предотвращает выпадение жил
• Упаковка: 100 штук в одной партии

Совместимость и монтаж

Разъем плоский РпИм OptiKit S-Pm-PVC-2-5-0,4 (100шт) рассчитан на установку в клеммы с шириной 5,2 мм и толщиной 0,5 мм - такие используются в популярных сериях клеммных колодок (например, WAGO, Phoenix Contact, KPT). Для монтажа используйте специальный обжимной инструмент с матрицей для гильз 5×0,5 мм. Обжим должен быть равномерным - не допускается деформация изоляции или недостаточное сдавливание контакта. Убедитесь, что зачищенная часть провода полностью помещена внутрь гильзы перед обжимом.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и соответствует нормам безопасности для электромонтажных изделий. Напряжение 400 В и класс защиты IP20 позволяют применять устройство внутри закрытых корпусов и щитов. Не рекомендовано использование вне помещений без дополнительной защиты.

Преимущества

• Высокая надёжность соединения благодаря латунному контакту и качественному обжиму
• Стандартный размер 5,2×0,5 мм - универсальная совместимость с основными клеммниками
• ПВХ-изоляция не выгорает, не трескается при температурных колебаниях
• Синий цвет легко отличить от других разъёмов - снижает риск ошибок при обслуживании
• Удобная упаковка по 100 шт. - оптимальна для крупных проектов и запасов на складе

Ограничения применения

• Не для проводов меньше 1,5 мм2 - возможен плохой обжим и выход из строя
• Не предназначен для открытого монтажа на улице - ПВХ не имеет достаточной UV-защиты
• Не работает с многожильными проводами без наконечника - требуются предварительно обжатые наконечники
• Не следует использовать в средах с повышенной влажностью без герметичной защиты

Примеры использования

• Подключение датчиков и реле в промышленном контроллере
• Обвязка терморегуляторов в системах отопления
• Сборка панели управления насосной станцией
• Переподключения тестового оборудования в сервисных центрах
• Монтаж световой сигнализации в цехах

Практические советы

• Выбирайте именно этот разъем, когда нужна быстрая замена - он проще и надёжнее, чем обычные клеммы типа “фальцовка”
• Проверьте соответствие размера вашего клеммника: если ширина больше 5,2 мм - разъем будет болтаться; если меньше - не войдет
• При работе в условиях вибраций дополнительно фиксируйте разъемы клеем или зажимами - хотя они и прочные, свободное перемещение снижает срок службы
• Храните в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию влаги
• Для массового монтажа используйте автоматический обжимной инструмент - экономит время и исключает человеческую ошибку
