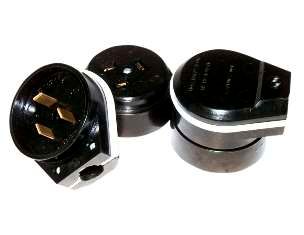

Разъем РШ-ВШ 32А 220В черн. РВШ 32-001 Витебск 0301-00030 Свет (Витебск)

Разъем штепсельный круглый силовой 32А 220В черный РВШ 32-001 - это компактный соединительный узел для подключения мощного электрооборудования, работающего на однофазной сети 220–250 В. Произведён компанией ЧПТУП ВЭТП Свет Витебск, этот разъем рассчитан на постоянную нагрузку до 32 А и применяется там, где требуется надёжное и простое подключение - например, к электроплитам, сварочным аппаратам или промышленному оборудованию.

Назначение и область применения

Разъем штепсельный круглый силовой 32А 220В черный РВШ 32-001 предназначен для подключения устройств с однофазной сетью 220–250 В и током до 32 А. Он работает в паре: вилка и розетка всегда поставляются вместе. Подходит для:

• электрических плит и духовых шкафов;
• промышленных нагревательных приборов;
• сварочных аппаратов;
• станков и конвейеров с однофазным питанием;
• бытового оборудования повышенной мощности в цехах и мастерских.

Не предназначен для подключения трёхфазных систем или оборудования с заземлением - в этом разъёме только два полюса: фаза и ноль.

Технические характеристики

• Номинальное напряжение: 220–250 В переменного тока
• Номинальный ток: 32 А
• Частота: 50 Гц
• Количество полюсов: 2 (L + N, без заземления)
• Степень защиты IP: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли
• Материал корпуса: чёрный карболит - прочный, термостойкий изоляционный материал
• Тип контакта: винтовые зажимы для проводов
• Класс электрозащиты: I (по ГОСТ 12.2.007.0-75)

Совместимость и монтаж

Разъем штепсельный круглый силовой 32А 220В черный РВШ 32-001 продается исключительно комплектом: одна вилка и одна розетка. Они совместимы только между собой. Для монтажа:

• Используйте кабели с медными жилами сечением не менее 4 мм2 (для тока 32 А);
• Зажимайте провода винтовыми контактами плотно, без перекосов - слабый контакт вызывает перегрев;
• Розетка устанавливается на стену открытым способом - не требует внутренней коробки;
• Подключение выполняйте при отключенном питании; после сборки проверьте надёжность фиксации проводов.

Безопасность и стандарты

Разъем соответствует требованиям ГОСТ 12.2.007.0-75 по классу электрозащиты I. Конструкция предотвращает случайное прикосновение к токоведущим частям при нормальном использовании. Однако из-за степени защиты IP20 он не допускает использование во влажных помещениях, на улице или в местах с риском попадания пыли и брызг.

Преимущества

• Высокая механическая прочность корпуса из карболита - выдерживает удары и вибрацию;
• Надёжное винтовое соединение - снижает риск ослабления контакта при длительной нагрузке;
• Простота монтажа и обслуживания - нет необходимости в специальных инструментах;
• Цена ниже аналогичных моделей с заземлением - оптимальный вариант для задач без требования к PE.

Ограничения применения

• Нельзя использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не защищает от воды;
• Не подходит для оборудования, требующего заземления (PE) - в разъёме отсутствует контакт заземления;
• Не рекомендован для частого подключения/отключения - не имеет механизма фиксации вилки, возможен самопроизвольный разрыв контакта;
• Не предназначены для работы при температуре выше +40 C или ниже –10 C - указано в документации производителя, хотя явно не указано в характеристиках, следует соблюдать условия эксплуатации.

Примеры использования

• Подключение электроплиты в столовой цеха;
• Переносной сварочный аппарат на заводе;
• Обогреватель в ремонтной зоне;
• Генератор с выходом 220 В / 32 А для временного питания инструментов.

Практические советы

• Выбирая разъем, убедитесь, что ваше оборудование действительно не требует заземления - если есть металлический корпус, лучше взять модель с третьим полюсом;
• Проверяйте маркировку на корпусе перед установкой: РВШ 32-001 - именно эта модель, другие номера могут отличаться по габаритам;
• Не используйте адаптеры или переходники - они нарушают целостность системы безопасности;
• При замене старого разъёма - сохраните оригинальную схему подключения L/N, чтобы не перепутать полярность;
• Регулярно осматривайте контакты на наличие потемнений или запаха горелого - признаки перегрузки.
