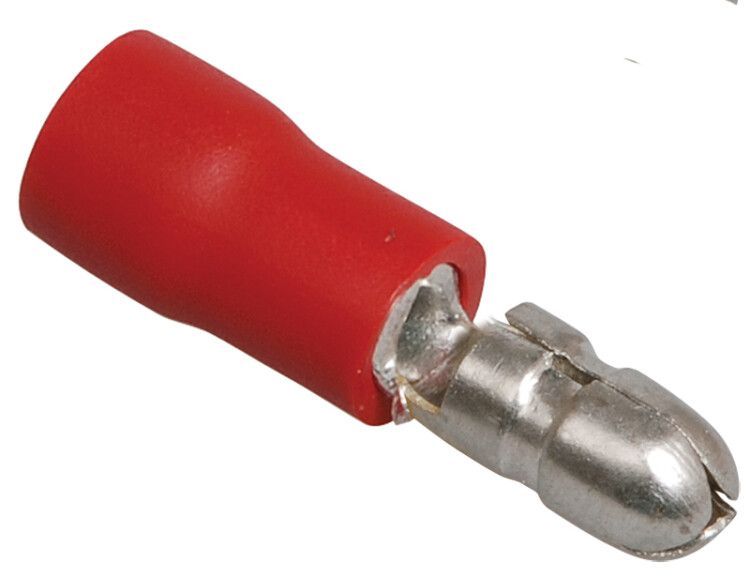

Разъем РшИп1,25-4 штеккер (20 шт) | URP20-4-D15-D17-4 IEK

Разъем РшИп 1,25-4 штекер (20 шт) от IEK предназначен для надежного и быстрого соединения проводов в слаботочных цепях с сечением до 1,5 мм2. Этот штекер обеспечивает изолированное, многоразовое соединение типа «вилка–розетка» и применяется там, где требуется частое переключение или демонтаж участков .

Назначение и область применения

Разъем РшИп 1,25-4 штекер (20 шт) используется для создания разборных электрических соединений в системах управления, автоматизации и контроля. Подходит для подключения датчиков, исполнительных механизмов, кнопок, световой сигнализации и других устройств, требующих периодического обслуживания или изменения схемы. Применяется в пультах управления, щитах автоматики, конвейерных линиях и станках с частой сменой компонентов.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставления в гнездо
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для слаботочных цепей
• Наружный диаметр: 4 мм - соответствует стандартному размеру гнезда РшИп 1,25-4
• Внутренний диаметр: 1,7 мм - позволяет плотно фиксировать жилы нужного сечения
• Материал контактов: медь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и воздействию масла, бензина, растворителей
• Цвет: красный - стандартизированная цветовая маркировка для удобной идентификации
• Количество в упаковке: 20 штук - достаточный запас для сборки нескольких модулей
• Гарантия: 3 года - подтверждает долговечность материалов и технологии производства

Совместимость и монтаж

Разъем РшИп 1,25-4 штекер (20 шт) совместим исключительно с гнездами того же типоразмера - РшИп 1,25-4. Для установки зачищается провод длиной около 8–10 мм, он вставляется в корпус до упора и зажимается винтом. Кабель должен иметь твердую однопроволочную жилу; многожильные провода рекомендуются с наконечниками. Убедитесь, что внешний диаметр изоляции провода не превышает 3,5 мм - иначе затруднится вход в корпус. Монтаж выполняется без инструментов, кроме отвертки для зажима.

Безопасность и стандарты

Разъем РшИп 1,25-4 штекер (20 шт) соответствует требованиям ГОСТ Р 50030.5.2 и сертифицирован для работы в условиях промышленного оборудования. Напряжение не указано явно - применять следует в цепях до 250 В переменного тока. Не предназначены для высоковольтных сетей или открытых площадок без защиты от влаги.

Преимущества

• Удобство быстрой коммутации - отпаивать провода при изменении схемы
• Высокая механическая прочность благодаря металлическому контакту и пластиковому корпусу
• Стандартный размер - легко найти аналогичные гнезда у других производителей
• Яркий красный цвет упрощает визуальную диагностику и предотвращает путаницу при множественных соединениях
• Заводская герметизация ПВХ снижает риск короткого замыкания от попадания пыли и влаги

Ограничения применения

• Не цепях выше 250 В - не рассчитан на напряжения силового питания
• Не допускается использование во взрывоопасных средах - отсутствует взрывозащита
• Не подходят для постоянного погружения в жидкости - IP-защита не указана, значит, только против брызг
• Не рекомендуется использовать с проводами более 1,5 мм2 - есть риск плохого контакта и нагрева
• Подходят только для стационарной прокладки - не предназначены для частого изгиба или движения

Примеры использования

• Подключение датчиков уровня и температуры к контроллеру в системе вентиляции
• Формирование модульных блоков управления на конвейере - можно менять секции без пайки
• Соединение кнопок старта/останова в пульте управления станком
• Легко заменяемые элементы в учебных стендах и тренажерах
• Переключаемые цепи освещения в тестовых лабораториях

Практические советы

• Выбирайте этот разъем только когда вам нужны частые переподключения - для постоянных соединений лучше использовать клеммы WAGO
• Обязательно проверьте соответствие диаметра провода: слишком тонкий - плохо фиксируется, слишком толстый - не войдет
• При использовании в местах с вибрациями дополнительно закрепите разъем хомутом или клеем
• Храните в сухом месте - даже ПВХ-изоляция теряет эластичность при длительном воздействии УФ и высоких температур
• Артикул urp20-4-d15-d17-4 точно соответствует этому изделию - сверьте перед заказом, чтобы не купить гнездо вместо штекера
