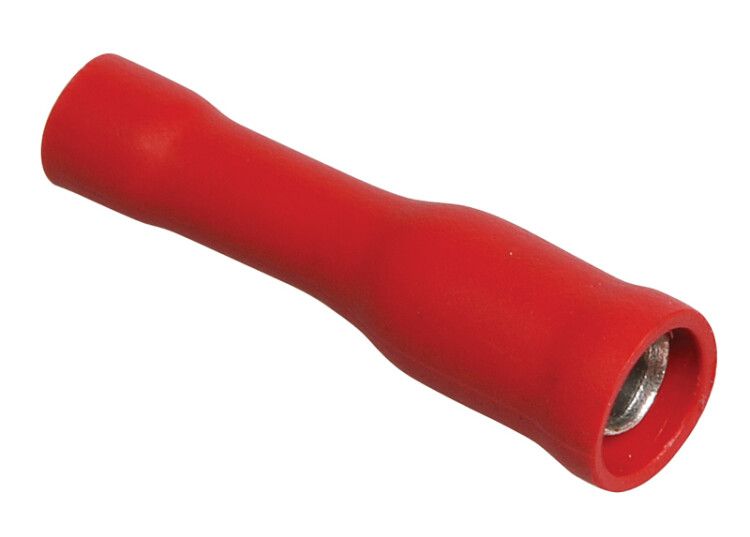

Разъем РшИм1,25-5-4 штеккер (20 шт) | URM20-4-D15-D17-4 IEK

Разъем РшИм 1,25-5-4 штекер (20 шт) от IEK предназначен для создания надежного, разборного электрического соединения с изоляцией. Этот тип разъема удобен для частых подключений и переконфигураций цепей - например, при обслуживании оборудования. Комплект из 20 штук позволяет использовать разъемы в нескольких точках системы без необходимости докупать комплектующие.

Назначение и область применения

Разъем РшИм 1,25-5-4 штекер (20 шт) используется для формирования изолированных, разъёмных соединений в электрических цепях по принципу «вилка–розетка». Он обеспечивает быстрое и безопасное размыкание или замыкание цепи, что особенно важно при диагностике, ремонте или изменении схемы управления. Подходит для слаботочных и силовых цепей с током до 10 А, где требуется частая перестановка проводов - например, в пультах управления, распределительных щитах, тестовых стендах и автоматизированных линиях.

Технические характеристики

• Материал контактов: медь - обеспечивает хорошую проводимость и устойчивость к окислению.
• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для медных жил этого диапазона.
• Тип исполнения: гильза - контактная часть выполнена в виде трубчатой гильзы, которая зажимается обжимом.
• Диаметр внешней части: 4 мм - соответствует стандартному размеру для совмещения с ответной частью.
• Диаметр внутреннего канала: 1,7 мм - определяет максимальный диаметр изолированного провода, который можно вставить.
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не горюч, сохраняет форму при температуре до +80 C.
• Цвет: красный - стандартизирован для обозначения положительного потенциала или фазы в некоторых системах.
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном обжиме.

Совместимость и монтаж

Разъем РшИм 1,25-5-4 штекер (20 шт) рассчитан на использование с ответными розетками того же типа - РшИм 1,25-5-4. Для установки необходимо зачистить изоляцию с конца провода на 6–8 мм, вставить жилу в гильзу и обжать специальным клещами. Обжим должен быть плотным, без зазоров - иначе возрастёт сопротивление и риск нагрева. Убедитесь, что используемые обжимные инструменты подходят для диаметра 1,7 мм и сечения 0,5–1,5 мм2. Разъем не требует пайки - все соединения исключительно механические.

Безопасность и стандарты

Разъем РшИм 1,25-5-4 штекер (20 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в соответствии с нормами ПУЭ. Изоляция из ПВХ обеспечивает электроизоляционную безопасность при рабочих напряжениях до 500 В переменного тока. Применение в условиях повышенной влажности допустимо, но не рекомендовано для постоянного воздействия воды или открытого воздуха - материал не имеет защиты IP.

Преимущества

• Быстрая сборка и демонтаж - не нужны паяльник или инструменты для резки.
• Стандартный размер - легко найти совместимые розетки и переходники.
• Яркая цветовая маркировка - упрощает идентификацию фазы или полярности.
• Высокая механическая прочность гильзы - выдерживает многократные подключения.
• Комплект из 20 штук - экономичнее покупать сразу, чем по одному.

Ограничения применения

• Не предназначены для работы при температурах выше +80 C - изоляция теряет эластичность.
• Не используются в цепях с током свыше 10 А - риск перегрева и деформации контакта.
• Не подходят для вибрационных сред без дополнительной фиксации - возможна саморазвинчиваемость.
• Не имеют степени защиты IP - нельзя применять во влажных помещениях без корпуса или герметизации.
• Требуют обязательного обжима - попытки просто вставить провод без инструмента приведут к плохому контакту.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере - позволяет менять схему без пайки.
• Тестовые стенды в сервисных центрах - быстро переключаются между различными модулями.
• Щитовое оборудование с часто меняющимися нагрузками - например, в учебных лабораториях.
• Аварийные отключения в системах освещения - обеспечивают легкий доступ к разрыву цепи.

Практические советы

• Выбирайте обжимные клещи с матрицей под 1,7 мм - некорректный инструмент повредит гильзу.
• Перед обжимом проверьте, чтобы провод полностью вошел в гильзу - не должно быть торчащих жил.
• При использовании в щите - закрепляйте разъемы хомутами или креплениями, чтобы избежать перегибов.
• Не смешивайте этот разъем с другими сериями - даже небольшие отличия в диаметре могут вызвать плохой контакт.
• Запасные экземпляры всегда стоит иметь под рукой - один поврежденный разъем может остановить всю линию.
