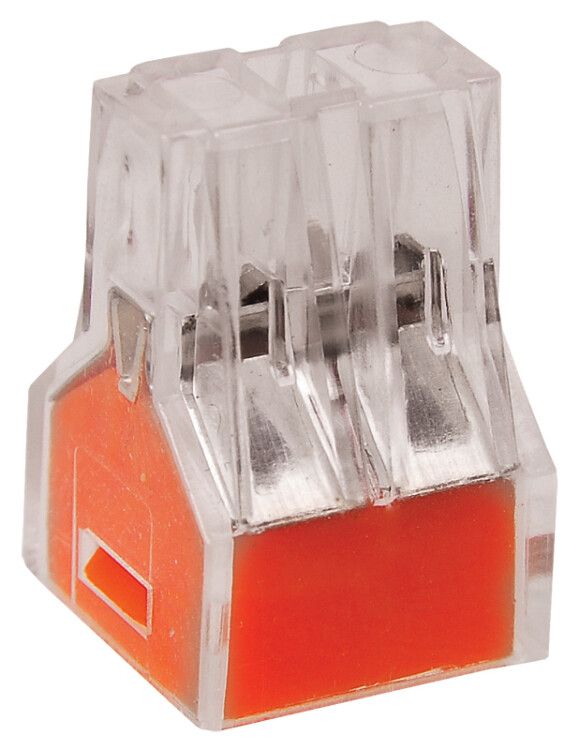

Клемма строительно-монтажная СМК 773-324, 24А, 4-полюсная IEK UKZ-004-324

Строительно-монтажная клемма СМК 773-324 (4 шт/упак) от IEK предназначена для надёжного и быстрого соединения одножильных и многожильных проводов на объектах строительства и ремонта. Клемма обеспечивает безопасное соединение меди и алюминия сечением 0,75–2,5 мм2, легко монтируется на кабеле и устойчива к перегрузкам до 25 А.

Назначение и область применения

Строительно-монтажная клемма СМК 773-324 используется для соединения проводников в распределительных коробках, щитах, на участках прокладки кабеля без необходимости пайки или опрессовки. Подходит для работы с медными и алюминиевыми проводами в жилых, коммерческих и промышленных объектах. Часто применяется при замене старой проводки, установке освещения, подключении розеток и оборудования малой мощности.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Поперечное сечение провода: 0,75 – 2,5 мм2 (оптимально 1,5 – 2,5 мм2 для гибких проводников без наконечника)
• Количество зажимов: 4
• Тип подключения: пружинный зажим - без инструментов
• Способ монтажа: на кабель (не требует крепления к DIN-рейке)
• Материал корпуса: самозатухающий ПВХ
• Контакты: лужёная латунь
• Цвет: оранжевый
• Срок службы: 10 лет

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-324 совместима с одножильными и многожильными проводниками из меди и алюминия. Для гибких проводов сечением 1,5–2,5 мм2 использование наконечников не требуется - пружинный механизм плотно фиксирует даже тонкопроволочные жилы. Монтаж выполняется вручную: зачищенный провод вставляется в зажим до упора, фиксация происходит автоматически. Удобна для работы в ограниченном пространстве - не нуждается в болтовом креплении. Все четыре контакта расположены в одном корпусе, позволяют организовать ответвление или переход между группами проводов.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Лужёные латунные контакты предотвращают окисление и обеспечивают стабильный контакт при чередовании металлов. Номинальные параметры (400 В, 25 А) соответствуют нормам ГОСТ для бытовых и промышленных сетей. Продукция сертифицирована в рамках системы качества IEK.

Преимущества

• Не требует инструментов - монтаж одним движением
• Обеспечивает надёжное соединение меди и алюминия без риска электрохимической коррозии
• Устойчив к перегреву благодаря термостойкому корпусу
• Компактный размер позволяет использовать в плотных распределительных коробках
• Чёткая цветовая маркировка (оранжевый) упрощает идентификацию в схеме

Ограничения применения

Строительно-монтажная клемма СМК 773-324 не предназначена для подключения проводов сечением более 2,5 мм2 - возможен риск плохого контакта и перегрева. Не рекомендуется для постоянной нагрузки близкой к максимальным 25 А в условиях высоких температур окружающей среды (>+40 C). Также не следует применять в местах с механическими воздействиями, вибрацией или частыми перемещениями кабеля - для таких условий лучше подходят клеммные колодки на DIN-рейке.

Примеры использования

• Разводка проводов в распределительной коробке при замене светильников
• Подключение вытяжки, вентилятора или другого бытового устройства с медным кабелем к существующей алюминиевой сети
• Соединение трёх проводов фазы + один ноль в одной точке без использования клеммной колодки
• Временные соединения при тестировании цепей на объекте

Практические советы

• Перед вставкой провода обязательно зачистите изоляцию на 8–10 мм - недостаточная длина снижает надёжность контакта
• Для многожильных проводов слегка скрутите жилы перед введением в зажим - это предотвратит выпадение отдельных проволочек
• Проверьте прочность соединения легким рывком после монтажа - если провод не выскальзывает, контакт надёжен
• При использовании в сыром помещении (ванная, подвал) дополнительно герметизируйте место соединения термоусадкой или изолентой
• Артикул ukz-004-324 - это упаковка из четырёх клемм; для крупных проектов удобнее заказывать несколько упаковок сразу
