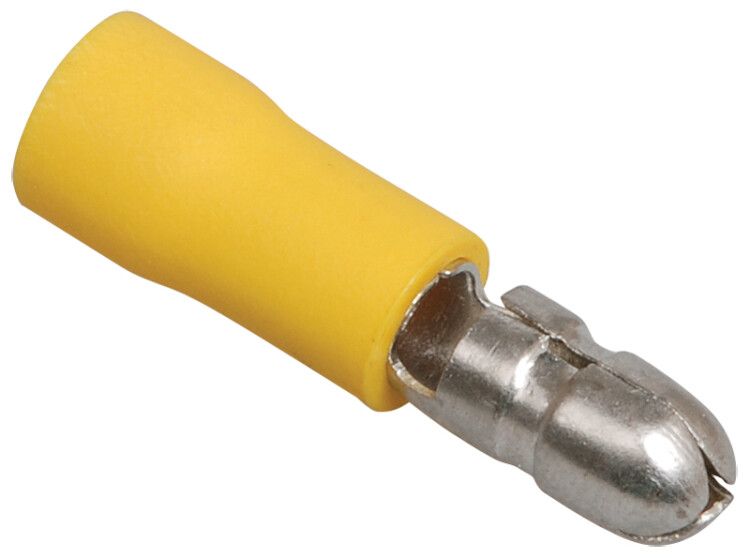

Разъем РшИп5.5-4 штеккер (20 шт) | URP20-4-006-D34-4 IEK

Разъем РшИп 5.5-4 штекер (20 шт) от IEK предназначен для надежного и быстрого разъединяемого соединения проводов в электрических цепях. Этот штекер с медными контактами и ПВХ-изоляцией подходит для монтажа в автоматике, управления оборудованием и распределительных щитах. Артикул urp20-4-006-d34-4 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Разъем РшИп 5.5-4 штекер (20 шт) используется для создания изолированных, многоразовых соединений между проводниками. Принцип работы аналогичен «вилка–розетка»: штекер вставляется в соответствующий гнездовой разъем, обеспечивая механическую фиксацию и электрический контакт. Подходит для частых переключений - например, при обслуживании оборудования, тестировании схем или изменении конфигураций цепей.

Области применения: промышленная автоматика, станки, конвейеры, системы управления, распределительные щиты, испытательные стенды. Особенно удобен там, где требуется часто менять подключение без демонтажа проводов.

Технические характеристики

• Материал контактов: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву.
• Номинальное сечение провода: 4–6 мм2 - подходит для токов до 20 А (при условии соблюдения температурных норм).
• Диаметр внешнего: 4 мм - определяет совместимость с гнездовым разъемом того же размера.
• Диаметр внутреннего: 3,4 мм - указывает на размер сердцевины контакта, важен для правильной зачистки жилы.
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, не распространяет горение, работает при температурах от –25C до +70C.
• Цвет: желтый - стандартизирован для визуального отличия от других типов разъемов.
• Гарантия: 36 месяцев - подтверждает соответствие требованиям качества IEK.

Совместимость и монтаж

Разъем РшИп 5.5-4 штекер (20 шт) совместим только с гнездовыми разъемами той же серии - РшИп 5.5-4 розетка. Убедитесь, что вы используете парную компоненту. Для установки необходимо зачистить изоляцию провода на 8–10 мм, вставить жилу в контакт и зажать винтом. Кабель должен иметь жесткую однопроволочную или многожильную (обжатую наконечником) сердцевину. Не допускается использование проводов меньше 4 мм2 - это снижает надежность контакта.

Установка выполняется без инструментов, кроме отвертки для затяжки. После монтажа проверьте прочность фиксации - легкий дергающий тест исключает плохой контакт.

Безопасность и стандарты

Разъем РшИп 5.5-4 штекер (20 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим отраслевым стандартам на разборные соединения. Изоляция ПВХ не поддерживает горение, материал устойчив к воздействию масел и химически активных сред в пределах рабочих температур. Напряжение - до 500 В переменного тока. Не предназначены для использования во взрывоопасных зонах.

Преимущества

• Высокая долговечность контактов благодаря меди и точному изготовлению.
• Легкая визуальная идентификация по цвету - желтый цвет сразу показывает тип разъема.
• Стандартный размер - легко найти замену или дополнительные элементы в каталоге IEK.
• Пакет из 20 штук - экономит время на закупках и подходит для массового монтажа.

Ограничения применения

• Не использовать в условиях постоянного погружения в воду - IP-защита не предусмотрена.
• Запрещено применять при температурах ниже –25C и выше +70C - изоляция теряет эластичность.
• Не подходят для проводов сечением менее 4 мм2 - риск перегрева и потери контакта.
• Не предназначены для высокочастотных сигналов - используются только в силовых и управляющих цепях постоянного и переменного тока до 500 В.

Примеры использования

• Подключение двигателя к частотному преобразователю через быстросъемный разъем для сервисного обслуживания.
• Переключение режимов работы станка - смена программ путем подключения разных кабелей.
• Тестирование электронных плат - временные соединения без пайки.
• Распределительные щиты с модульными блоками, требующими быстрой замены.

Практические советы

• При монтаже всегда зачищайте провод до нужной длины - слишком длинная жила может замкнуть на корпус, слишком короткая - плохо зажмется.
• Используйте наконечники для многожильных проводов - они увеличат срок службы контакта.
• Проверяйте плотность затяжки винта - недостаточно затянутый контакт греться, перетянутый - сломается.
• Храните запасные разъемы РшИп 5.5-4 штекер (20 шт) - они часто выходят из строя при частых подключениях, особенно в вибрационных средах.
• Артикул urp20-4-006-d34-4 - сохраняйте его при заказе запчастей; он уникален именно для этой модели от IEK.
