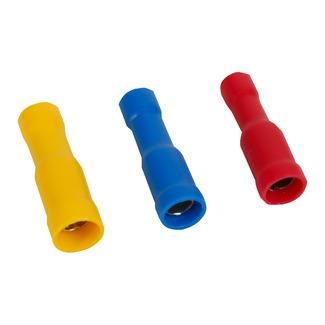

Разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4(100шт) | 278077 КЭАЗ

Разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4 (100шт) от КЭАЗ предназначен для надежного и быстрого соединения проводов сечением 0,5–1,5 мм2 в слаботочных цепях до 400 В. Этот разъем-штекер используется там, где требуется частое подключение и отключение - например, на пультах управления, распределительных щитах или оборудовании с часто меняющимися кабельными связями.

Назначение и область применения

Разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4 (100шт) применяется для оконцевания одножильных и многожильных проводов, создавая контакт типа «мама». Он позволяет быстро соединять и отключать цепи постоянного и переменного тока до 400 В без инструментов - достаточно вставить штыревой контакт. Подходит для сборки панелей управления, автоматизации, систем сигнализации, станков и других устройств, где важна скорость обслуживания и безопасность.

Технические характеристики

• Тип изделия: разъем-штекер (тип «мама»)
• Номинальное напряжение: 400 В
• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Размер контакта: 4 мм
• Исполнение: гильзовый разъем с изоляцией
• Материал контактов: латунь
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Диапазон рабочих температур: от -40 C до +80 C
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4 (100шт) совместим с плоскими штыревыми контактами РпвИм и РпИп. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (обычно 8–10 мм);
• Вставить зачищенный провод внутрь гильзы так, чтобы он выступал за край изоляционной манжеты;
• Обжать гильзу опрессовщиком с подходящей матрицей (для 4 мм контактов);
• Убедиться, что изоляция плотно прилегает к жиле - обжим выполняется именно поверх изоляционной манжеты, а не на голой жиле.

Не допускается использование с проводами меньше 0,5 мм2 или больше 1,5 мм2 - это снижает надежность контакта и повышает риск перегрева.

Безопасность и стандарты

Разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4 (100шт) обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолированному корпусу из ПВХ. Соединение с штырем РпвИм полностью закрывает металлический контакт, исключая открытые части. Материалы соответствуют требованиям безопасности для электротехнических изделий, применяемых в промышленном оснащении.

Преимущества

• Высокая механическая прочность латунного контакта - устойчив к износу при многократных подключениях;
• ПВХ-изоляция устойчива к воздействию масла, бензина и большинства химикатов;
• Широкий температурный диапазон (-40…+80 C) позволяет использовать в холодных помещениях и на улице;
• Ярко-красная изоляция упрощает визуальную идентификацию фазы или цепи;
• Удобная упаковка - 100 штук в одной партии, легко расходуется в массовой сборке.

Ограничения применения

• Не предназначен для высокотоковых цепей свыше 10 А - проверьте нагрузку по току перед использованием;
• Не рекомендован для влажных сред без дополнительной защиты (не имеет IP-рейтинга);
• Не совместим с круглыми или самозажимными контактами - требует точного соответствия формата РпвИм/РпИп;
• Не следует использовать в условиях постоянного механического трения или вибрации без фиксации кабеля.

Примеры использования

• Подключение кнопок управления на станках с ЧПУ;
• Сборка распределительных щитов с модульным оборудованием;
• Присоединение датчиков и исполнительных механизмов в автоматических линиях;
• Монтаж временных тестовых цепей в сервисных мастерских;
• Формирование разъёмных групп в системах освещения и сигнализации.

Практические советы

• Выбирайте опрессовщик с матрицей, точно соответствующей размеру 4 мм - некорректный инструмент деформирует контакт;
• Перед обжимом проверяйте, что провод полностью вошел в гильзу - недостаточная длина вызывает плохой контакт;
• Для многожильных проводов используйте наконечники с предварительной скруткой - это предотвращает выпадение жил;
• Храните разъем-штекер РшИм OptiKit S-Shm-PVC-1,25-5-4 (100шт) в сухом месте - даже ПВХ-изоляция теряет эластичность при длительном воздействии УФ-лучей;
• При комплектации щита помечайте цветом - красный обычно указывает на фазу или питание, что ускоряет диагностику.
