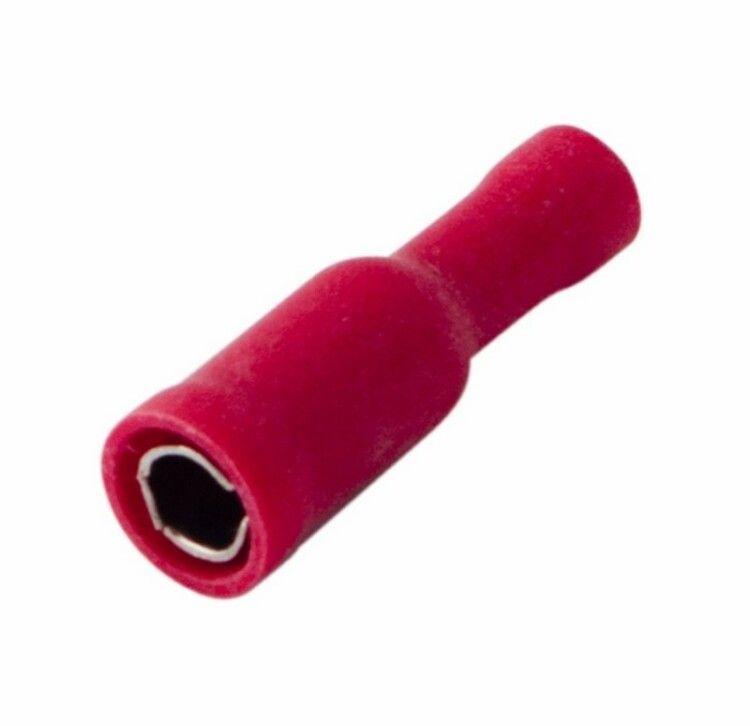

Разъем штекерный изолированный гнездо 4 мм 0.5-1.5 мм² (РШи-м 1.5-4/РШИм 1,25-5-4) красный | 08-0211 REXANT MEET

Разъем штекерный изолированный гнездо 4 мм 0,5–1,5 мм2 (РШи-м 1.5-4, РШИм 1,25-5-4) красный от REXANT предназначен для надежного и быстрого соединения проводов в условиях, где требуется частое отключение - например, в подвижных системах. Артикулы 08-0211 и etm08-0211 обеспечивают совместимость с популярными инструментами и стандартами монтажа.

Назначение и область применения

Этот разъем применяется для создания временных или периодически разъединяемых электрических соединений. Подходит для подключения оборудования, требующего обслуживания, диагностики или замены - например, в автотранспорте, железнодорожных вагонах, судах и авиационной аппаратуре. Также удобен при сборке панелей управления, тестовых стендов и модульных устройств, где важно сохранить целостность изоляции после установки.

Технические характеристики

• Размер контакта: 4 мм - соответствует стандартному гнезду для штекеров этого типа;
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для многожильных медных проводов средней нагрузки;
• Максимальный ток: 10 А - обеспечивает безопасную работу при нагрузках до этого значения;
• Материал контакта: латунь с лужением - повышает долговечность и снижает окисление;
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и температурным колебаниям;
• Цвет изоляции: красный - стандартизирует полярность и упрощает визуальный поиск в сложных коммутациях;
• Температурный диапазон: –10…+75 C - работает в большинстве внутренних условий, кроме экстремальных;
• Исполнение: гильза - обжимается на проводе, не требует пайки.

Совместимость и монтаж

Разъем совместим с пресс-клещами HT-301 H, HT-301 N и HT-301 W. Обжим выполняется через изоляционную трубку - это предотвращает перекос контактов и гарантирует герметичность соединения. Установка возможна только на одножильные или многожильные медные провода сечением 0,5–1,5 мм2. Не рекомендуется использовать с алюминием или проводами меньшего/большего сечения - это снижает надежность контакта и может вызвать нагрев.

Безопасность и стандарты

Изоляция ПВХ полностью покрывает металлический контакт, исключая риск случайного прикосновения к токоведущим частям. Соответствует требованиям безопасности для низковольтных цепей до 10 А. Применяется в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-5-1 для контрольных и распределительных систем.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте;
• Защитная изоляция остается целой после обжима - снижает риск короткого замыкания;
• Удобство демонтажа - можно отсоединить и снова подключить несколько раз без потери качества контакта;
• Стандартный цвет (красный) упрощает идентификацию в многоцветных схемах;
• Латунный контакт с лужением устойчив к коррозии даже в условиях повышенной влажности.

Ограничения применения

• Не предназначен для постоянных жестких соединений - лучше подходят болтовые зажимы;
• Не выдерживает высоких температур выше +75 C - не используйте рядом с двигателями или нагревательными элементами;
• Запрещено использование с проводами сечением менее 0,5 мм2 или более 1,5 мм2 - это приведёт к плохому обжиму и перегреву;
• Не рассчитан на внешнюю эксплуатацию - отсутствует защита от воды и пыли (не IP65/IP67);
• Не совместим с автоматическими разъёмами - требует ручного обжима.

Примеры использования

• Подключение датчиков на движущемся оборудовании (например, в конвейерах или лифтах);
• Соединение кабелей питания в бортовой сети автомобиля или троллейбуса;
• Монтаж испытательных щитов, где часто меняются подключаемые устройства;
• Обслуживание освещения в вагонах метро - легко отключить и заменить лампу без вскрытия панели.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше и не меньше;
• Используйте только рекомендованные клещи HT-301 - другие могут деформировать контакт или не обеспечить плотный обжим;
• Проверьте прочность соединения легким растяжением после монтажа - провод не должен выскальзывать;
• При работе в местах с вибрацией дополнительно фиксируйте разъем хомутом или кабельной стяжкой - чтобы избежать усталости металла;
• Красный цвет указывает на положительную клемму в DC-цепях - соблюдайте полярность при подключении.
