Разъем-штекер РшИм OptiKit S-Shm-PVC-5,5-6-4(100шт) | 278076 КЭАЗ

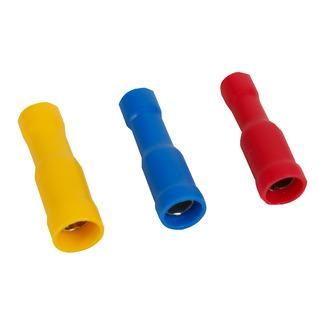

Разъем-штекер РшИм OptiKit S-Shm-PVC-5,5-6-4 (100шт) от КЭАЗ предназначен для надежного и быстрого соединения проводов сечением 4–6 мм2 в слаботочных цепях переменного и постоянного тока до 400 В. Этот компактный гильзовый разъем с желтой ПВХ-изоляцией используется в автоматике, пультах управления и распределительных щитах, где важна безопасная и многократная коммутация.

Назначение и область применения

Разъем-штекер РшИм OptiKit S-Shm-PVC-5,5-6-4 (100шт) применяется для оконцевания одножильных и многожильных медных проводов, чтобы создать соединение типа «мама». Он позволяет быстро подключать и отключать кабели без демонтажа всей системы - идеально для сервисного обслуживания, наладки оборудования и частых переключений.

Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации и других устройствах, где требуется надежное, но легко доступное соединение. Особенно эффективен там, где используются совместимые разъемы РпвИм и РпИп - они обеспечивают полную изоляцию токоведущих частей после сборки.

Технические характеристики

• Тип изделия: Разъем-штекер, гильзового типа
• Номинальное поперечное сечение провода: 4–6 мм2
• Размер контакта: 5 мм (по ширине)
• Номинальное напряжение: 400 В
• Материал контакта: Латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: Поливинилхлорид (ПВХ)
• Цвет изоляции: Желтый - визуальное отличие от других типов разъемов
• Диапазон рабочих температур: от –40 C до +80 C
• Количество в упаковке: 100 штук

Совместимость и монтаж

Разъем-штекер РшИм OptiKit S-Shm-PVC-5,5-6-4 (100шт) рассчитан на опрессовку с помощью специальных клещей. Монтаж выполняется следующим образом:

• Зачищается изоляция провода на длину, соответствующую глубине гильзы (обычно 9–11 мм)
• Провод вставляется в гильзу так, чтобы он выступал за край на 1–2 мм
• Опрессовка производится поверх изолирующей манжеты - это гарантирует герметичность и механическую прочность
• После опрессовки разъем можно вставить в совместимый корпус РпвИм или РпИп - тогда токоведущие части полностью закрыты

Не используйте обычные кусачки или плоскогубцы - нужен профессиональный инструмент с матрицей под размер 5 мм. Неправильная опрессовка снижает контактное давление и повышает риск нагрева.

Безопасность и стандарты

Разъем-штекер РшИм OptiKit S-Shm-PVC-5,5-6-4 (100шт) соответствует требованиям к безопасности для электромонтажа в промышленной автоматике. Его изоляция из ПВХ устойчива к воздействию масла, бензина и большинства химических сред, встречающихся в цехах. Гильза выполнена из латуни, что исключает возникновение термического пробоя при нагрузке до 400 В. Применение в паре с РпвИм/РпИп обеспечивает класс защиты IP20 и предотвращает случайное прикосновение к токоведущим элементам.

Преимущества

• Высокая механическая прочность благодаря латунному контакту и плотной опрессовке
• Удобство замены - разъем легко извлекается и вставляется в корпус
• Защита от коррозии - латунь не окисляется в условиях повышенной влажности
• Ярко-желтая изоляция упрощает идентификацию цепей при обслуживании
• Стандартный размер 5 мм совместим с большинством серийных разъемных систем OptiKit

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение вызывает пробой изоляции
• Не рекомендован для использования в открытых наружных установках - ПВХ не имеет защиты от УФ-лучей и осадков
• Не подходит для проводов сечением менее 4 мм2 или более 6 мм2 - возможен перегрев или плохой контакт
• Требует обязательной опрессовки; самозажимные варианты не поддерживаются
• Не следует использовать в цепях с высокими импульсными токами без дополнительной защиты

Примеры использования

• Подключение датчиков и исполнительных механизмов в пультах управления станков
• Сборка распределительных коробок в пищевой промышленности
• Монтаж клеммных групп в системах автономного освещения
• Обслуживание конвейерных линий с частыми перестановками модулей
• Аппаратура автоматики с необходимостью быстрой диагностики и замены

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже 0,5 мм2 отклонения влияют на качество контакта
• Используйте только инструмент с матрицей 5 мм - другие размеры деформируют гильзу
• При работе в холоде (ниже –20 C) согрейте разъем руками перед опрессовкой - ПВХ становится хрупким
• Храните упаковку в сухом месте - хотя ПВХ влагостойкий, длительное воздействие воды может повредить изоляцию
• Для массовой сборки заказывайте сразу 100 шт. - удобнее работать с целой упаковкой, чем докупать по одному
• Помните: этот разъем - только часть системы. Для полной безопасности всегда сочетайте его с подходящим корпусом РпвИм или РпИп
