Клемма плоская изолированная РПи-м 6.0-(6.3)/РпИм 5,5-6-0,5 гнездо 6.6 мм 4-6 мм² | 08-0451 REXANT MEET

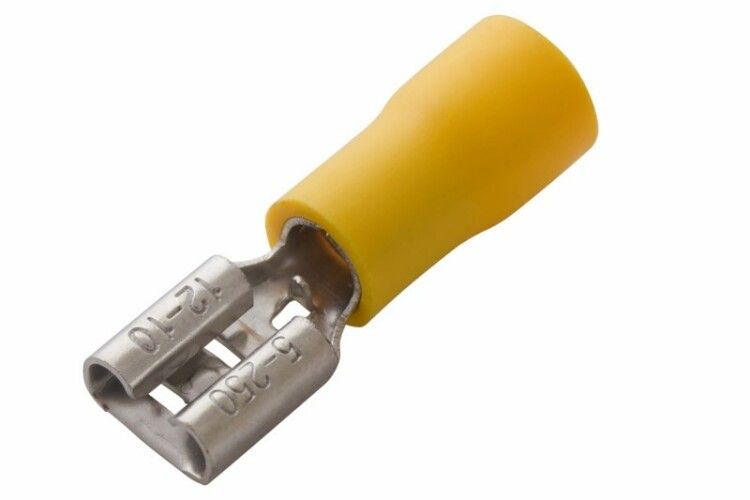

Клемма плоская изолированная гнездо 7.4 мм 4–6 мм2 (РПи-м 6.0-(6.3) / РПИм 5,5-6) от REXANT - это однополюсный соединительный элемент для надёжного и быстрого подключения многожильных медных проводов сечением 4–6 мм2. Применяется там, где требуется частое отключение и переподключение - например, в автопроме, ж/д технике и авиационной аппаратуре.

Назначение и область применения

Эта клемма предназначена для создания разборного электрического соединения между проводом и штекерным разъёмом. Подходит для монтажа в условиях вибраций, перемещений и переменных нагрузок. Часто применяется в:

• Автомобильной и спецтехнике (проводка бортовой сети, датчики, освещение);
• Железнодорожном транспорте (электроника вагонов, системы управления);
• Авиации и судостроении (подвижные участки кабельных трасс);
• Стационарных щитах с часто обслуживаемыми цепями.

Не предназначен для постоянного закрепления - требует наличия соответствующего разъёма с гнездовым контактом.

Технические характеристики

• Сечение провода: 4 – 6 мм2 (оптимально для многожильных медных проводов);
• Ширина контакта: 6,3 мм (соответствует стандартному гнезду 7,4 мм);
• Высота контакта: 0,8 мм;
• Материал контакта: латунь с электролитическим лужением - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Изоляция: ПВХ, цвет - жёлтый (обеспечивает визуальное отличие и термическую устойчивость до +80 C);
• Максимальный ток: 24 А;
• Температурный диапазон: от −40 C до +80 C;
• Фиксация в разъёме: есть механический замок - предотвращает случайное выпадение;
• Количество контактов: один (монопольный тип).

Совместимость и монтаж

Клемма совместима с любыми штекерными разъёмами, имеющими гнездо шириной 6,3–7,4 мм. Для установки необходимо использовать пресс-клещи, подходящие по форме и размеру:

• HT-301 H (арт. 12-3014, 12-3014-4);
• HT-301 N (арт. 12-3117, 12-3016, 12-3016-4);
• HT-301 W (арт. 12-3021, 12-3021-4, 12-3121).

Обжим выполняется через изоляцию - она служит опорой для клещей и не деформируется. После обжима изоляция плотно прилегает к основанию, защищая зону соединения от внешнего воздействия. Убедитесь, что провод полностью вошёл в гильзу перед обжимом - недостаточная глубина вызывает плохой контакт.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к материалам для электротехники: ПВХ-изоляция не распространяет горение, латунь соответствует нормам по электропроводности. Нет сертификационных данных о соответствии ГОСТ или IEC - продукт ориентирован на рынок OEM и ремонтных работ, где допускаются коммерческие решения без обязательной стандартизации.

Преимущества

• Удобство сборки - позволяет менять провода без пайки и демонтажа всей цепи;
• Защита от короткого замыкания благодаря изолирующей оболочке;
• Увеличенный срок службы за счёт лужённой латуни - меньше оксидации;
• Чёткая визуальная идентификация - жёлтый цвет легко различается среди других клемм;
• Механическая фиксация исключает самоотключение даже при вибрациях.

Ограничения применения

• Не для одноцельных проводов - работает только с многожильными медными;
• Запрещено использование в средах с температурой выше +80 C - изоляция начнёт деформироваться;
• Не рассчитана на высокую частоту (>1 kHz) - возможны потери на кожэффекте;
• Не подходит для силовых цепей свыше 24 А - риск нагрева и выхода из строя;
• Требуется точное соответствие размера разъёма - несовпадение 0,1–0,2 мм может привести к слабому контакту.

Примеры использования

• Подключение датчиков ABS на автомобиле - клемму можно легко отключить при диагностике;
• Соединение питания светового сигнала в вагоне метро - обеспечивает долговечность при ежедневных проверках;
• Монтаж контроллеров в летательных аппаратах - выдерживает вибрации и перепады температур;
• Переподключение тестового оборудования на стенде - удобно для ремонта и наладки.

Практические советы

• Выбирайте пресс-клещи точно по модели - некорректный инструмент повредит гильзу или не обеспечит герметичность;
• Перед обжимом удалите изоляцию провода так, чтобы металл входил в гильзу на всю её длину - минимум 9 мм;
• Проверьте после монтажа - легкое покачивание клеммы в разъёме указывает на плохую фиксацию;
• Не используйте эту клемму вместо ответвителя - она не предназначена для параллельного подключения нескольких проводов;
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное попадание воды может привести к коррозии контакта.
