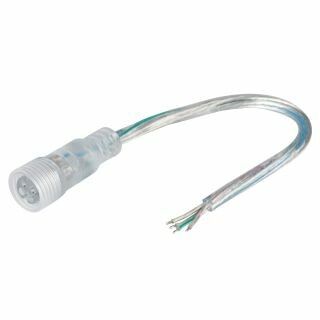

Разъем выводной DCWP-4pin-L150mm-X1F (MAMA) | 022316 Arlight

Разъем выводной Arlight DCWP-4pin-L150mm-X1F (MAMA) предназначен для надежного и герметичного соединения отрезков RGB-светодиодных лент. Этот разъем используется там, где важна защита от пыли и влаги, например, на улице или в помещениях с высокой влажностью.

Назначение и область применения

Разъем Arlight DCWP-4pin-L150mm-X1F (MAMA) применяется для соединения двух участков RGB-светодиодных лент без пайки. Подходит для установки в местах, где требуется частая сборка/разборка или доступ к проводке. Часто используется в системах освещения интерьеров, фасадов, вывесок, декоративной подсветки и рекламных конструкций.

Технические характеристики

• Тип разъема: MAMA (жёнский, гнездовой)
• Количество контактов: 4 pin (для RGB + питание)
• Длина провода: 150 мм
• Сечение провода: 22 AWG (диаметр ~0,64 мм)
• Максимальный ток: 2 А на контакт
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: ПВХ-компаунд, твердость 50 Shore A
• Рабочая температура: до +80 C
• Класс огнестойкости: VW-1 (самозатухающий материал по UL2464)

Совместимость и монтаж

Этот разъем является частью пары - он совместим только с ответным разъемом типа ПАПА (мужской, штыревой), который продается отдельно. Для подключения необходимо зачистить концы проводов LED-ленты, вставить их в клеммы разъема и зажать винты. Убедитесь, что полярность соблюдена: красный - V+, зеленый - G, синий - B, белый - W (или согласно маркировке вашей ленты).

Не используйте этот разъем для подключения напрямую к сети 220 В - он рассчитан только на постоянный ток 12–24 В от блока питания.

Безопасность и стандарты

Разъем соответствует требованиям безопасности UL2464. Материал корпуса имеет класс огнестойкости VW-1 - при возгорании сам затухает, не распространяет пламя. Герметизация обеспечивает безопасную работу во влажной среде, исключая замыкания и окисление контактов.

Преимущества

• Герметичный корпус IP65 позволяет использовать разъем вне помещений и в условиях повышенной влажности
• Удобство монтажа - не требует пайки, достаточно закрутить винты
• Высокая механическая прочность корпуса из ПВХ-компаунда
• Термостойкость до 80 C - подходит для работы рядом с нагревающимися элементами
• Четкая цветовая маркировка контактов упрощает подключение

Ограничения применения

• Не предназначены для токов выше 2 А - перегрузка вызывает перегрев и повреждение контактов
• Не подходят для подключения к переменному току (AC) - работают только с постоянным током (DC)
• Длина провода 150 мм - недостаточна для сложных маршрутов, требует дополнительного удлинения
• Запчасти (ответный разъем ПАПА) продаются отдельно - важно заказывать комплект
• Не рекомендовано применять в условиях постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подводном использовании

Примеры использования

• Подключение отрезков RGB-ленты на потолке ресторана с подсветкой барной стойки
• Соединение секций ленты на фасаде здания с внешней подсветкой
• Обход препятствий (балок, труб) в светильниках с жесткой конструкцией
• Изменение длины ленты в торговых витринах без демонтажа всей системы

Практические советы

• Перед монтажом проверьте соответствие напряжения и тока ленты - не превышайте 2 А на канал
• При подключении плотно затягивайте винты, чтобы избежать плохого контакта и нагрева
• Для долговечности используйте только оригинальный ответный разъем Arlight (ПАПА) - совместимость с другими брендами не гарантирована
• Если разъем будет установлен в месте с возможным попаданием воды - дополнительно обработайте стык силиконовым герметиком
• Заказывайте минимум 10 штук - минимальная кратность поставщика, и запас нужен даже для небольших проектов
