Ограничитель импульсного перенапряжения ОПС1-B 2Р In=30kA Un=400B Im=60kA | MOP20-2-B IEK

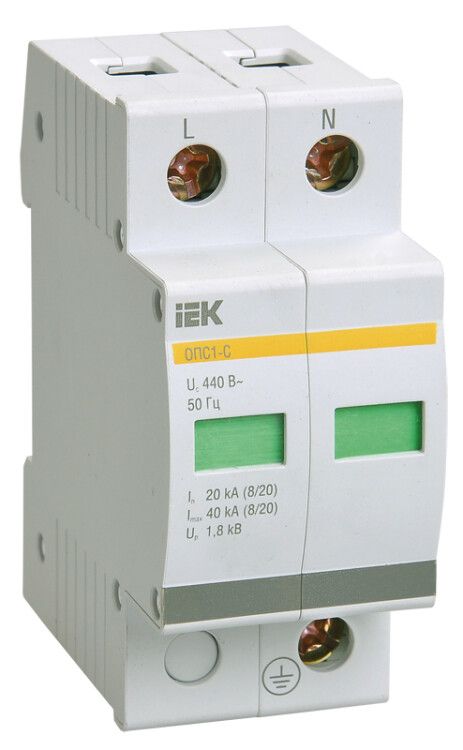

Ограничитель импульсного перенапряжения двухполюсный ОПС1-В 2П In=30кА Un=400В Im=60кА от IEK (ИЭК) - устройство для защиты электрооборудования от скачков напряжения, установленное на DIN-рейку и подходящее для распределительных щитов жилых и общественных зданий.

Назначение и область применения

Ограничитель импульсного перенапряжения ОПС1-В 2П защищает электрические сети от кратковременных высоковольтных импульсов, вызванных молниями или включением/выключением крупных нагрузок. Подходит для установки в главных распределительных щитах (ГРЩ), этажных щитах и других точках входа энергии в здание. Применяется в объектах с сетями переменного тока 400 В - офисах, школах, больницах, торговых центрах и многоквартирных домах.

Технические характеристики

• Количество полюсов: 2 - защита фаза-ноль и фаза-фаза
• Номинальное напряжение: 400 В AC / 440 В DC - работает в бытовых и промышленных сетях 380–400 В
• Номинальный разрядный ток (In): 30 кА - выдерживает типовые импульсы грозового происхождения
• Импульсный ток (8/20 мкс): 60 кА - обеспечивает повышенную прочность при сильных ударах молнии
• Класс защиты: B - первый уровень защиты, устанавливается перед основным оборудованием
• Защитное напряжение: ≤2000 В - максимальное напряжение, которое попадёт на защищённое оборудование после срабатывания
• Способ монтажа: DIN-рейка 35 мм - совместим с любыми стандартными щитами
• Количество модулей: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода до 25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Сигнализация: оптическая - красный индикатор показывает отказ устройства
• Срок службы: 15 лет - долговечная конструкция без замены компонентов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российским требованиям к УЗИП

Совместимость и монтаж

ОПС1-В 2П монтируется на DIN-рейку 35 мм внутри распределительного щита. Для подключения используются клеммы, рассчитанные на кабели сечением до 25 мм2. Обязательно соблюдать полярность: L и N должны быть правильно подключены. Устройство устанавливается перед автоматическими выключателями и УЗО, чтобы защищать всю downstream-цепь. Совместим с шинами и кабельными системами, используемыми в продуктах серии KARAT от IEK.

Безопасность и стандарты

Ограничитель импульсного перенапряжения ОПС1-В 2П соответствует ГОСТ Р 51992-2011 и имеет класс защиты B, что гарантирует соответствие требованиям к первому уровню защиты. Встроенная термозащита отключает устройство при перегреве, предотвращая риск возгорания. Индикация состояния (красный цвет = отказ) позволяет оперативно выявить необходимость замены. Наличие сертификатов подтверждает безопасность эксплуатации в помещениях с людьми.

Преимущества

• Отсутствие сменного варисторного модуля - увеличивает надёжность и снижает стоимость
• Сниженное остаточное напряжение (≤2000 В) - лучше защищает чувствительную электронику
• Устранено переходное сопротивление - меньше нагрева, выше КПД
• Оптическая сигнализация - легко диагностировать работоспособность без тестирования
• Долгий срок службы (15 лет) - не требует плановой замены
• Совместимость с серией KARAT - удобно использовать в комплексных решениях IEK

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не заменяет УЗО или автоматический выключатель - работает только против импульсов, а не сверхтоков
• Не рекомендовано применять в сетях постоянного тока выше 440 В
• Не подходит для защиты оборудования, находящегося на удалении более чем 10 метров от места установки - из-за индуктивных потерь
• Не следует устанавливать параллельно другим УЗИП без согласования с проектировщиком - возможны интерференции

Примеры использования

• Главный распределительный щит многоквартирного дома - защита всей системы от грозовых импульсов
• Щит освещения в торговом центре - предохранение LED-систем и контроллеров
• Оборудование на производстве: ЧПУ-станки, PLC, датчики - снижение риска выхода из строя из-за помех
• Системы видеонаблюдения и связи - защита серверов и камер от скачков напряжения

Практические советы

• Выбирайте ОПС1-В 2П для сетей 380/400 В - он не подходит для однофазных 230 В без адаптеров
• Проверьте посадочные размеры: 2 модуля DIN - убедитесь, что в вашем щите есть место
• Подключайте кабели плотно - плохой контакт может вызвать перегрев даже при нормальном токе
• После аварийного события (например, удара молнии) проверяйте индикатор - если он красный, устройство необходимо заменить
• Не устанавливайте рядом с источниками тепла - хотя устройство рассчитано на UHL4, длительный перегрев сокращает срок службы
• Для полноценной защиты используйте ОПС1-В 2П в сочетании с УЗИП класса C/D дальше по цепи - так создаётся многоступенчатая система защиты
