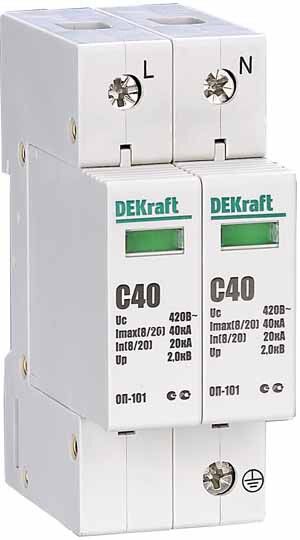

Ограничитель перенапряжений 2P 40кА C 420В ОП-101 | 18016DEK DEKraft APC

Ограничитель перенапряжения 2П 40кА класс C 420В ОП-101 от DEKraft предназначен для защиты электрооборудования от импульсных скачков напряжения, таких как грозовые разряды или коммутационные перенапряжения. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу сетей переменного тока с номиналом 400 В.

Назначение и область применения

Ограничитель перенапряжения 2П 40кА класс C 420В ОП-101 защищает электронику и бытовую технику от кратковременных высоковольтных импульсов, возникающих из-за молний, аварий в ЛЭП или включения мощных нагрузок. Он применяется в системах электроснабжения зданий: вводных распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитках и рядом с чувствительными устройствами - например, частотными преобразователями, PLC, серверами или насосами.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений (SPD), класс C (II)
• Номинальное напряжение: 400 В AC
• Номинальный импульсный ток (I_imp): 40 кА
• Отключающая способность: 40 кА
• Защитное напряжение (U_p): ≤ 2000 В
• Количество полюсов: 1+N/PE - двухполюсная схема с защитным заземлением
• Максимальное сечение кабеля: 25 мм2
• Ширина: 2 модуля (36 мм) - совместим с DIN-рейкой 35 мм
• Степень защиты: IP20 - внутренняя установка, без защиты от воды и пыли
• Рабочая температура: от -20 C до +60 C
• Сигнализация: оптический индикатор состояния (зелёный/красный)
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Соответствие: ГОСТ Р 51992-2002

Совместимость и монтаж

Ограничитель перенапряжения 2П 40кА класс C 420В ОП-101 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 25 мм2 - как однопроволочные, так и многожильные. Подключение выполняется через винтовые зажимы. Обязательно соблюдать полярность: L/N/PE. Монтаж допускается только в закрытых щитах с доступом для обслуживания. Устройство не требует внешнего питания - работает пассивно.

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 51992-2002, который регламентирует защиту от импульсных перенапряжений в низковольтных системах. Класс C указывает на применение в качестве вторичной защиты - после первичного ограничителя класса B. Индикация состояния позволяет оперативно выявить выход из строя. При пробое устройство автоматически отключается от сети, предотвращая риск возгорания.

Преимущества

• Высокая энергоёмкость - способен поглощать удары тока до 40 кА, что покрывает большинство грозовых и коммутационных импульсов
• Низкое защитное напряжение (≤2000 В) снижает риск повреждения чувствительной электроники
• Оптическая индикация показывает работоспособность без вскрытия корпуса
• Компактный формат (2 модуля) экономит место в щите
• Поддерживает схему TN-S и TN-C-S благодаря наличию N+PE

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 исключает использование в условиях влаги, пыли или прямого воздействия окружающей среды
• Не заменяет первичный ограничитель класса B - рекомендовано использовать в паре с SPD класса I на входе объекта
• Не рассчитана на постоянное напряжение выше 440 В - максимальное рабочее напряжение не должно превышать этот порог
• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Не имеет функции автоматического восстановления - при выходе из строя требуется замена

Примеры использования

• Защита оборудования в жилом доме: перед счетчиком, в этажном щите
• Инсталляция в промышленных щитах: управление станками, конвейерами, насосами
• Обеспечение безопасности в офисах: серверные, компьютерные сети, системы видеонаблюдения
• Защита тепловых насосов, инверторов, светодиодного освещения

Практические советы

• Выбирая ОП-101, проверьте, чтобы номинальное напряжение вашей сети не превышало 440 В - особенно при колебаниях в сети
• При монтаже используйте провода одинакового сечения (до 25 мм2) и плотно затягивайте зажимы - плохой контакт вызывает нагрев
• Устанавливайте Ограничитель перенапряжения 2П 40кА класс C 420В ОП-101 как можно ближе к защищаемому оборудованию - чем короче провода, тем эффективнее защита
• Проверяйте цвет индикатора каждые 6–12 месяцев - красный сигнал означает необходимость замены
• Для комплексной защиты сочетайте его с ограничителем класса B на вводе - тогда система будет защищена в два этапа
