Разветвитель DN 1х23 + 2х17 мм. полиамид. цвет чёрный | PAY231717N DKC ДКС

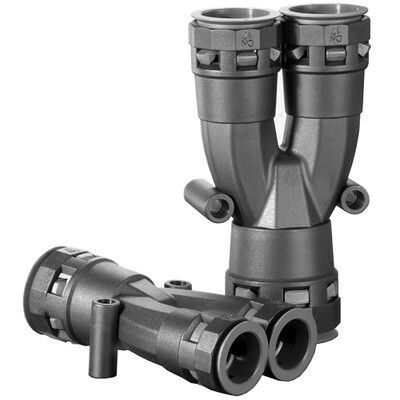

Разветвитель полиамид DN 1х23 + 2х17 мм, цвет черный от бренда DKC (ДКС), артикул pay231717n, предназначен для организации V-образного ответвления гофрированных полиамидных труб в условиях повышенной запыленности, влаги и перепадов температур. Этот элемент из прочного полиамида PA6.6 обеспечивает надежную герметичность и долгий срок службы в промышленной автоматизации.

Назначение и область применения

Разветвитель полиамид DN 1х23 + 2х17 мм, цвет черный используется для распределения проводов и кабелей между тремя направлениями: одно основное входное отверстие диаметром 23 мм и два выходных — по 17 мм каждый. Подходит для монтажа в системах управления, на станках, конвейерах, роботизированных модулях и других объектах, где требуется защищённая прокладка кабелей. Особенно эффективен там, где есть риск попадания воды, пыли или агрессивных сред.

Технические характеристики

• Материал: полиамид PA6.6 — высокопрочный термопласт с отличной химической стойкостью
• Внутренние диаметры: 23 мм (центральный канал), 17 мм (два боковых канала)
• Наружный диаметр: 57 мм
• Степень защиты: IP66 (без уплотнителей), IP67 (при использовании уплотнителей PAR/PAPM)
• Диапазон рабочих температур: от -40 °C до +105 °C; кратковременно выдерживает до +150 °C
• Устойчивость к УФ-излучению: да — не выгорает на солнце
• Цвет: чёрный
• Галогены: отсутствуют — соответствует экологическим требованиям RoHS
• Исполнение: водонепроницаемое, предназначено для внутренней и внешней установки

Совместимость и монтаж

Разветвитель совместим с гофрированными трубами из полиамида того же диаметра: 23 мм и 17 мм. Для достижения степени защиты IP67 необходимо использовать комплектные уплотнители PAR или PAPM — они обеспечивают герметичное соединение с трубой. Монтаж осуществляется путём вставки труб в соответствующие каналы до щелчка — фиксация механическая, без инструментов. Установка возможна как вертикально, так и горизонтально. Диаметр корпуса 57 мм требует свободного места вокруг для удобного доступа и вентиляции.

Безопасность и стандарты

Разветвитель полиамид DN 1х23 + 2х17 мм, цвет черный соответствует требованиям безопасности для электротехнических изделий. Отсутствие галогенов снижает опасность выделения токсичных веществ при нагреве или возгорании. Сертифицирован по стандартам для промышленного оборудования. Степень защиты IP66/IP68 гарантирует работу даже при напорном водяном потоке и временном погружении.

Преимущества

• Высокая механическая прочность материала PA6.6 — выдерживает нагрузки и удары
• Широкий температурный диапазон — работает в холодильных камерах и рядом с нагретыми агрегатами
• Устойчивость к УФ — не трескается и не меняет цвет на улице
• Легкий вес и простота сборки — экономят время при монтаже
• Экологически безопасный состав — не содержит галогенов

Ограничения применения

• Не предназначен для работы с давлением жидкости или газа — только для прокладки кабелей
• Для IP67 необходима обязательная установка уплотнителей PAR/PAPM — без них защита будет только IP66
• Не рекомендован для постоянного контакта с растворителями, маслами и агрессивными химикатами — материал устойчив, но не ко всем средам
• Посадочные диаметры жестко заданы — нельзя адаптировать под трубы другого размера

Примеры использования

• Разводка кабелей от контроллера к трём датчикам на конвейере
• Объединение проводов в зоне обслуживания промышленного робота
• Прокладка сигнальных линий в наружной электрошкафу на заводе
• Система освещения в холодильном цеху — выдерживает низкие температуры и влажность

Практические советы

• Перед монтажом проверьте, что диаметр вашей гофрированной трубы точно соответствует 23 мм и 17 мм — допуск ±0,5 мм
• Если нужна максимальная герметизация (например, в мойке или на улице), всегда используйте уплотнители PAR или PAPM
• При прокладке в местах с частыми вибрациями закрепите разветвитель с помощью хомутов — он сам по себе не рассчитан на механическую фиксацию
• При работе в условиях сверхвысоких температур (+100…+150 °C) минимизируйте длительность воздействия — материал выдерживает кратковременный нагрев, но не постоянный
• Артикул pay231717n — часть серии Octopus от DKC. Все элементы этой серии взаимозаменяемы и совместимы между собой — можно собирать целые системы.
