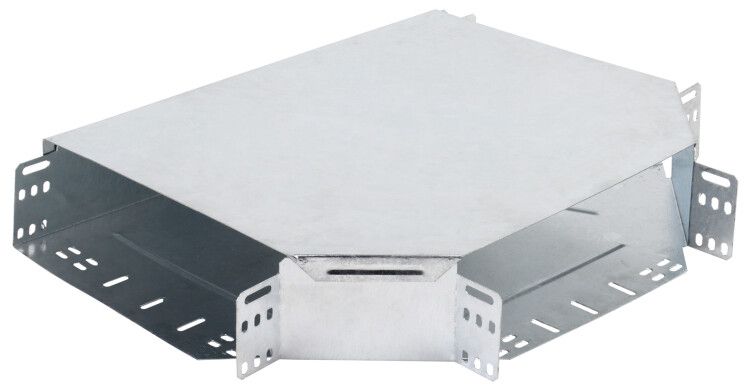

Ответвитель для лотка Т-образ. 50х50 HDZ IEK CLP1T-050-050-M-HDZ

Разветвитель Т-образный 50х50мм горячеоцинкованный HDZ от IEK (ИЭК) - это надёжный элемент для организации Т-образного ответвления в кабельной трассе. Артикул clp1t-050-050-m-hdz предназначен для прокладки кабелей в промышленных условиях, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Разветвитель Т-образный 50х50мм горячеоцинкованный HDZ используется для создания ответвлений кабельной трассы под углом 90 градусов. Применяется в системах кабельного канала при прокладке силовых и слаботочных сетей на объектах с высокой нагрузкой и агрессивной средой - например, на заводах, в складских комплексах, на транспортных терминалах и в энергообъектах.

Технические характеристики

• Размеры: 50 × 50 мм - внутреннее сечение позволяет прокладывать кабели до соответствующего количества жил, согласно нормам заполнения канала;
• Угол соединения: 90 градусов - обеспечивает чёткое перпендикулярное ответвление;
• Материал: сталь - прочная основа, выдерживающая механические нагрузки;
• Покрытие: горячее цинкование - защищает от коррозии даже при повышенной влажности и химическом воздействии;
• Тип соединения: винтовое - фиксация осуществляется болтами, что упрощает сборку и последующий доступ;
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных переходников;
• Наличие крышки: да - обеспечивает герметичность и безопасность при обслуживании;
• Цвет: серый - совместим с большинством стандартных кабельных каналов;
• Гарантийный срок: 36 месяцев - подтверждает качество производства;
• Соответствие: ГОСТ 14918-80 - стандарт на металлические кабельные системы.

Совместимость и монтаж

Разветвитель Т-образный 50х50мм горячеоцинкованный HDZ совместим с другими элементами серии ESCA от IEK того же сечения - прямоугольными участками, поворотами и муфтами. Монтаж выполняется с помощью винтовых зажимов: элемент крепится к прямому участку канала, после чего закрывается крышкой. Для удобства сборки рекомендуется предварительно подготовить кабели и проверить свободное пространство внутри профиля - не более 40% от объёма канала, чтобы соблюсти требования ГОСТ.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует параметры металлических кабельных систем. Горячее цинкование обеспечивает электроизоляцию от корпуса и снижает риск возникновения блуждающих токов. Крышка плотно фиксируется, предотвращая случайное открывание и попадание посторонних предметов внутрь.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен в несколько раз по сравнению с обычным покрытием;
• Жесткая конструкция из стали - выдерживает давление при укладке кабелей и внешние удары;
• Интегрированный соединитель - экономит время на установке, не требует доп. деталей;
• Закрывающаяся крышка - упрощает осмотр и модификацию трассы без демонтажа всего участка;
• Серый цвет - не бросается в глаза, легко сочетается с другими элементами системы.

Ограничения применения

Разветвитель Т-образный 50х50мм горячеоцинкованный HDZ не предназначен для использования во взрывоопасных зонах (Zone 0–2) и в помещениях с постоянным контактом с открытым пламенем. Также не следует применять его в качестве опоры для тяжёлых кабельных bundles свыше 15 кг/м - это может вызвать деформацию профиля. Нельзя использовать с кабелями, имеющими наружный диаметр больше 18 мм в сумме по всем жилам - превышение заполнения нарушает теплоотвод и нарушает требования ГОСТ.

Примеры использования

• Подключение питания к станкам от основной кабельной трассы в цеху;
• Разветвление сигнальных линий на конвейере с несколькими точками контроля;
• Обустройство распределительных шкафов в подземных камерах с высокой влажностью;
• Прокладка кабелей в логистических центрах с частыми изменениями маршрута.

Практические советы

• Перед монтажом проверьте, что все кабели помещаются в профиль без перегрузки - используйте правило 40% заполнения;
• При затяжке винтов не переусердствуйте - это может повредить резьбу или деформировать стенки;
• Для длительной эксплуатации в агрессивной среде периодически осматривайте места соединений на наличие следов коррозии - хотя цинкование защищает, механические повреждения покрытия всё равно требуют внимания;
• Артикул clp1t-050-050-m-hdz совпадает с другими элементами серии ESCA - можно заказывать комплекты для быстрой замены;
• Не применяйте этот разветвитель в системах с напряжением выше 1000 В переменного тока - он не рассчитан на высоковольтную изоляцию.
