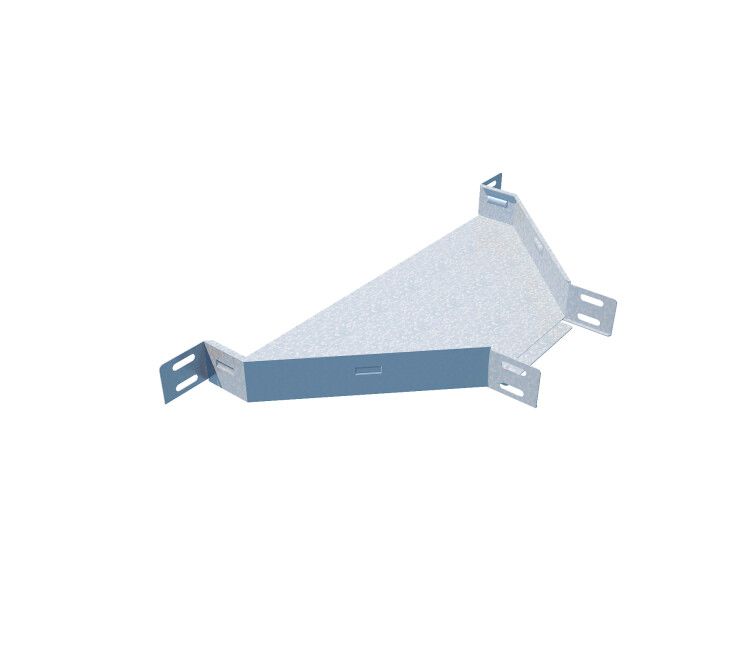

Ответвитель для лотка Т-образ. 50х50 сталь 0.8мм TU50-50 КМ LO0140 КМ-Профиль

Ответвитель Т-образный 50х50 мм, сталь оцинкованная 0.8мм, КМ-профиль, КМ, БАЗОВАЯ, с интегрированным разъемом/соединителем 100мм - это элемент кабельной трассы для организации горизонтального ответвления в системах с профилем 50×50 мм. Продукт совместим с другими компонентами серии БАЗОВАЯ и оснащён встроенным соединителем, что ускоряет сборку.

Назначение и область применения

Ответвитель Т-образный 50х50 мм, сталь оцинкованная 0.8мм, КМ-профиль, КМ, БАЗОВАЯ, с интегрированным разъемом/соединителем 100мм предназначен для создания Т-образного разветвления в горизонтальной плоскости кабельной трассы. Подходит для прокладки силовых и слаботочных кабелей в помещениях. Элемент используется там, где требуется изменить направление трассы без применения дополнительных переходников.

Технические характеристики

• Тип: Т-образный ответвитель с интегрированным соединителем
• Размеры: 50 × 50 мм (высота × ширина)
• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабелей без перегибов
• Толщина стенки: 0,8 мм - достаточна для жёсткости, но сохраняет лёгкость
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии, долгий срок службы
• Покрытие: серое, гладкое, без лишнего блеска
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена работа в закрытых помещениях с нормальной и умеренно влажной средой
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Ответвитель Т-образный 50х50 мм, сталь оцинкованная 0.8мм, КМ-профиль, КМ, БАЗОВАЯ, с интегрированным разъемом/соединителем 100мм совместим только с профилями той же серии - 50×50 мм. Соединение происходит через встроенный замок, который плотно фиксируется без болтов, сварки или инструментов. Монтаж выполняется вручную: просто вставьте смежный участок трассы до щелчка. Для герметичности и защиты от пыли используйте крышку, которая защёлкивается на месте без дополнительных креплений.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает соответствие нормам противопожарной безопасности. Наличие цинкового покрытия по методу Сендзимира гарантирует равномерную защиту даже на кромках и внутренних поверхностях.

Преимущества

• Интегрированный соединитель исключает необходимость в отдельных фланцах или болтах - экономит время и материалы
• Оцинкование по Сендзимиру обеспечивает лучшую адгезию и долговечность по сравнению с обычным цинком
• Горизонтальное исполнение позволяет легко интегрировать в существующие трассы без изменения высоты установки
• Простая сборка - не требует инструментов, подходит для быстрого ремонта или расширения системы
• Поддерживает использование крышки - снижает риск попадания пыли и влаги

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений или зон с постоянным контактом с водой
• Не подходит для вертикальных ответвлений - только для горизонтальных трасс
• Совместим только с профилями 50×50 мм других изделий серии БАЗОВАЯ; не работает с профилями другого размера или другой серии
• Не рассчитана на нагрузки выше массы стандартной кабельной трассы - не применяйте как несущий элемент

Примеры использования

• Разветвление кабельной трассы в серверной комнате - от основного канала к нескольким стойкам
• Обход препятствия (например, воздуховода) в офисном здании
• Подключение оборудования на конвейере - вывод питания и сигнала с главной линии
• Распределение кабелей в производственных цехах с частыми изменениями схемы

Практические советы

• Перед монтажом проверьте, чтобы все элементы трассы были одной серии - БАЗОВАЯ, 50×50 мм. Разница в толщине или форме может нарушить герметичность
• Если трасса будет находиться в зоне с повышенной запылённостью - обязательно установите крышку сразу после сборки
• Не используйте этот ответвитель в качестве опоры для тяжёлых кабелей - он не рассчитан на механическую нагрузку
• При необходимости удлинения трассы - комбинируйте с прямыми участками и угловыми элементами той же серии
• Проверяйте целостность цинкового покрытия перед установкой - царапины могут стать точками начала коррозии
