Разводка шинная 3ф для параллельного соединения 4х автоматических выключателей DMP32 YON DMP32CL45-4 ДКС

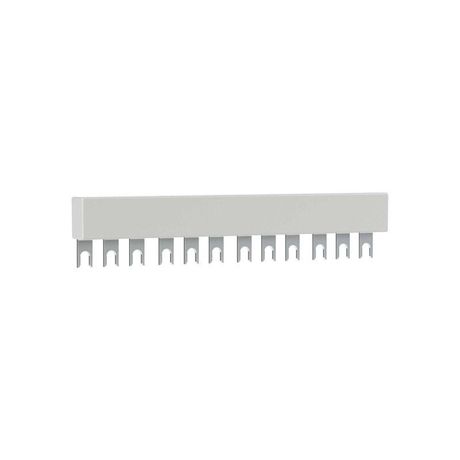

Шинная разводка трехфазная для параллельного соединения 4 автоматических выключателей DMP32, DKC, YON обеспечивает надёжное распределение тока между четырьмя автоматическими выключателями одного типа, упрощает сборку щита и снижает количество проводных соединений. Артикул dmp32cl45-4 совместим с сериями DMP32, DKC и YON.

Назначение и область применения

Эта шинная разводка предназначена для параллельного подключения четырёх автоматических выключателей в одной трёхфазной цепи. Она используется там, где требуется одновременное управление несколькими двигателями или нагрузками с одинаковыми параметрами - например, на конвейерах, насосных станциях, системах вентиляции или в промышленном оборудовании. Разводка позволяет избежать сложной проводки и повысить надёжность соединений за счёт жёсткой металлической шины.

Технические характеристики

• Количество фаз: 3 - поддерживает трёхфазную сеть 380/415 В
• Количество полюсов: 12 - три полюса на каждый из четырёх выключателей
• Номинальный ток: 32 А - рассчитана на работу с автоматами до 32 А
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока
• Номинальное импульсное напряжение: 6 кВ - способна выдерживать кратковременные перенапряжения, такие как скачки от коммутаций или грозовые импульсы
• Условный ток короткого замыкания: 100 кА - соответствует высокой отключающей способности, подходящей для промышленных объектов с большой мощностью КЗ
• Тип подключения: вилка - механический контакт через штыревые выводы, вставляемые в гнёзда автоматов
• Шаг установки: 45 мм - точно соответствует стандартному шагу модульных автоматов DMP32, DKC и YON
• Изоляция: да - все токоведущие части закрыты диэлектрическим корпусом, исключает случайные прикосновения

Совместимость и монтаж

Шинная разводка dmp32cl45-4 совместима только с автоматическими выключателями серии DMP32, DKC и YON, имеющими стандартный шаг 45 мм и тип подключения «вилка». Установка выполняется путём вставления шинных контактов в гнёзда верхних или нижних зажимов автоматов - в зависимости от схемы подключения. Монтировать можно только на DIN-рейке, плотно прилегая друг к другу. Нельзя использовать с другими сериями автоматов, даже если они имеют аналогичный номинал тока - форма и глубина гнёзд отличаются.

Безопасность и стандарты

Разводка выполнена в соответствии с требованиями IEC 60947-7-1 для компонентов распределительных систем. Изолированный корпус предотвращает доступ к токоведущим частям при установленных автоматах. Применение в условиях повышенной влажности или запылённости требует дополнительной защиты в виде герметичного щита - сама шина не имеет степени защиты IP.

Преимущества

• Уменьшает число проводов в щите - вместо 12+ проводов используются только входные и выходные
• Повышает надёжность соединений - металлическая шина менее подвержена нагреву и ослаблению контакта, чем многожильные провода
• Ускоряет монтаж - не требует точечной прозвонки каждого соединения после сборки
• Обеспечивает равномерное распределение тока между всеми автоматами - минимизирует риск перегрузки одного из полюсов

Ограничения применения

• Подходит только для четырёх автоматов - нельзя расширять или удлинять
• Не работает с автоматами других производителей, кроме DMP32, DKC, YON
• Не предназначен для подключения к сети выше 690 В или токов свыше 32 А
• Не имеет собственной степени защиты IP - должна использоваться внутри закрытого электрошкафа
• Не предусматривает возможность отключения отдельных цепей - все четыре автомата работают в одном контуре

Примеры использования

• Четыре насоса в системе водоснабжения, управляемые одним сигналом
• Группа приводов на конвейере с одинаковой мощностью
• Параллельное питание нескольких станков с ЧПУ в одном цехе
• Распределение питания на несколько тепловых элементов в термической печи

Практические советы

• Перед установкой проверьте, что автоматы находятся в одном ряду и точно выровнены по шагу 45 мм - иначе шина не войдёт
• Не используйте силу при вставке - если шина не встаёт легко, проверьте положение контактов на автоматах
• После монтажа обязательно проверьте затяжку винтов на входных и выходных клеммах - плохой контакт вызывает перегрев
• При обслуживании одного из автоматов отключайте всю группу - разводка не позволяет отключить одну ветвь без остальных
• Для удобства обслуживания рекомендуется помечать каждую цепь на внешней стороне щита - так как внутренние соединения скрыты
