Разводка шинная 3ф для параллельного соединения 5х автоматических выключателей DMP32 YON DMP32CL45-5 ДКС

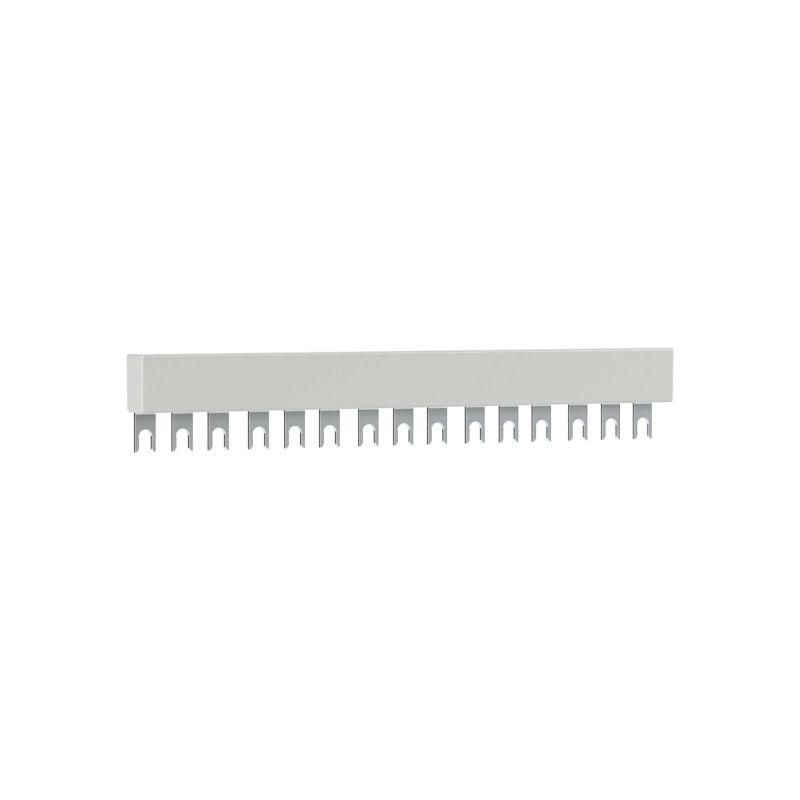

Шинная разводка трехфазная для параллельного соединения 5 автоматических выключателей DMP32, DKC, YON - компактное решение для распределения трёхфазного тока между пятью автоматическими выключателями одного типа. Артикул dmp32cl45-5 обеспечивает надёжное параллельное подключение без дополнительной проводки, снижает риск ошибок при монтаже и упрощает обслуживание. Подходит для систем на базе автоматов DMP32, DKC и YON.

Назначение и область применения

Шинная разводка предназначена для одновременного подключения пяти автоматических выключателей к одной трёхфазной сети. Каждый из пяти аппаратов получает питание через собственные полюса шины, что позволяет организовать параллельную группу защитных устройств. Применяется в щитах управления двигателями, на конвейерах, насосных станциях и других объектах, где требуется несколько одинаковых автоматов с единым источником питания. Особенно эффективна при использовании с автоматами серии YON pro, DMP32 и DKC.

Технические характеристики

• Количество фаз: 3
• Количество полюсов: 15 (по 5 полюсов на каждый автомат)
• Номинальный ток: 32 А - максимальный постоянный ток, который может проходить через каждую фазу без перегрева
• Номинальное рабочее напряжение: 690 В - допустимое напряжение в цепях переменного тока до 690 В
• Условный ток короткого замыкания: 100 кА - способность выдерживать кратковременный сверхток без повреждений
• Номинальное импульсное напряжение: 6 кВ - уровень защиты от скачков напряжения, таких как грозовые импульсы
• Тип подключения: вилка - контактные элементы выполнены в виде штырей, которые входят в соответствующие гнёзда на автоматах
• Количество подключаемых устройств: 5 - рассчитана именно на пять автоматов с шагом 45 мм
• Изоляция: да - все токоведущие части защищены диэлектрическим корпусом, исключающим случайное прикосновение

Совместимость и монтаж

Шинная разводка совместима только с автоматическими выключателями, имеющими стандартный шаг 45 мм и тип подключения “вилка”. Это включает модели DMP32, DKC и YON. Установка происходит путём плотного введения штырей шины в гнёзда на верхней части автоматов. Монтировать можно только в ряд - устройства должны располагаться строго друг за другом без зазора. Нельзя использовать с автоматами других серий или с шагом 18 мм/22,5 мм. Перед установкой проверьте соответствие формы и глубины гнёзд на автоматах - несоответствие может привести к плохому контакту.

Безопасность и стандарты

Шинная разводка имеет повышенную степень изоляции и рассчитана на работу в условиях высоких токов короткого замыкания (до 100 кА). Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Все материалы соответствуют нормам UL и IEC 60947-1. Открытые токоведущие части полностью закрыты, что исключает доступ к живым частям при установленном положении.

Преимущества

• Устраняет необходимость в сложной внутренней проводке между автоматами - экономит время при сборке щита
• Минимизирует количество точек соединения - снижает риск нагрева и окисления контактов
• Обеспечивает равномерное распределение тока между всеми пятью автоматами
• Упрощает диагностику и замену - достаточно отключить один автомат, остальные остаются под напряжением
• Фиксирует автоматы в одном ряду - предотвращает смещение при вибрации или механическом воздействии

Ограничения применения

• Не подходит для автоматов с шагом более 45 мм или менее 45 мм
• Не используется с автоматами, не имеющими входных гнёзд типа “вилка”
• Не предназначен для работы вне температурного диапазона, указанного производителем автоматов (обычно –25C…+40C)
• Не рекомендуется применять в средах с высокой запылённостью без дополнительной защиты IP выше 54
• Не может быть модифицирована - нельзя отрезать лишние секции или добавлять контакты

Примеры использования

• Щит управления пятью электродвигателями на конвейере - каждый двигатель защищён своим автоматом, а питание подаётся через одну шинную разводку
• Распределительный щит насосной станции с пятью насосами одинаковой мощности
• Линия питания нескольких станков с ЧПУ, работающих от одной трёхфазной сети
• Система резервирования - когда два-три автомата работают, а три находятся в режиме готовности

Практические советы

• Перед установкой убедитесь, что все автоматы имеют одинаковый номинал (32 А) - смешивание номиналов может вызвать дисбаланс нагрузки
• Проверьте, чтобы шина была полностью введена в гнёзда - слабый контакт приведёт к перегреву
• При сборке щита используйте DIN-рейку с достаточной жесткостью - деформация рейки может нарушить контакт
• Не затягивайте болты на автоматах слишком сильно - это может повредить пластиковую основу гнезд
• При необходимости замены одного автомата - отключите питание всей группы, даже если другие автоматы включены
• Артикул dmp32cl45-5 - единственный вариант для этой конфигурации; аналоги с другим количеством полюсов не подходят
