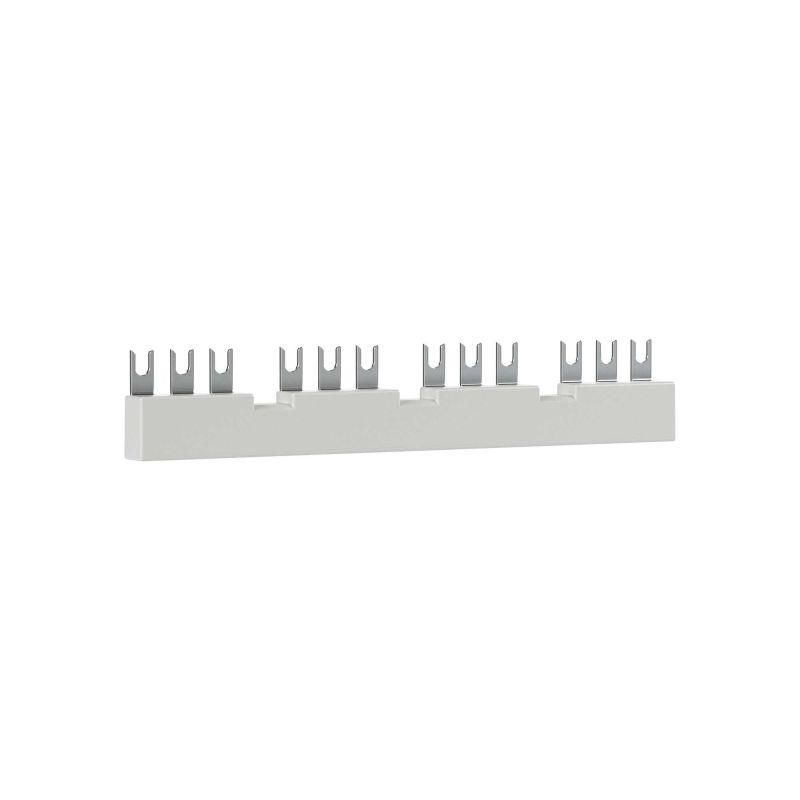

Разводка шинная 3ф для параллельного соединения 4х автоматических выключателей DMP32 с доп.контактами YON DMP32CL54-4 ДКС

Шинная разводка трехфазная для параллельного соединения 4 автоматических выключателей DMP32 с дополнительными контактами DKC, YON обеспечивает надёжное распределение тока между четырьмя автоматическими выключателями DMP32 в одном блоке, упрощая сборку щитов и снижая количество проводов. Продукт совместим с сериями DKC и YON, артикул dmp32cl54-4.

Назначение и область применения

Эта шинная разводка предназначена для параллельного подключения четырёх автоматических выключателей DMP32 в одной группе. Она используется там, где требуется одновременное управление несколькими двигателями или нагрузками с одинаковой защитой - например, на конвейерах, насосных станциях, системах вентиляции. Разводка позволяет избежать сложной проводки, снизить потери энергии и повысить надёжность цепи за счёт жёсткого металлического соединения.

Технические характеристики

• Количество фаз: 3 - поддерживает трёхфазную сеть 380/415 В
• Количество полюсов: 12 - три полюса на каждый из четырёх выключателей
• Номинальный ток: 32 А - рассчитана на работу с автоматами DMP32 этого класса
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока
• Номинальное импульсное напряжение: 6 кВ - способна выдерживать кратковременные перенапряжения, такие как скачки от коммутаций
• Условный ток короткого замыкания: 100 кА - соответствует высокой отключающей способности в промышленных условиях
• Тип подключения: вилка - механический защёлкивающийся контакт, исключающий необходимость болтового соединения
• Изоляция: да - все токоведущие части закрыты, безопасны при обслуживании
• Шаг установки: 54 мм - точно соответствует шагу корпусов автоматов DMP32

Совместимость и монтаж

Шинная разводка dmp32cl54-4 совместима только с автоматическими выключателями DMP32 от DKC/YON. Установка происходит путём вставки разводки в специальные гнёзда на задней стенке каждого автомата - никаких инструментов не требуется. Монтировать можно только на DIN-рейке, где автоматы установлены вплотную друг к другу с точным соблюдением шага 54 мм. Для работы с дополнительными контактами DKC, YON необходимо предварительно установить модули на боковые стороны выключателей - разводка имеет вырезы под них, чтобы не мешать доступу.

Безопасность и стандарты

Разводка выполнена в соответствии с требованиями IEC 60947-7-1 для комплектующих распределительных систем. Все элементы изготовлены из самозатухающего термостойкого материала. Защита от случайного прикосновения обеспечивается за счёт изолирующих кожухов и глубокого расположения токоведущих частей. Наличие изоляции делает её безопасной даже при работе под напряжением, если соблюдать правила доступа к оборудованию.

Преимущества

• Устраняет необходимость в медных перемычках - снижает риск плохого контакта и нагрева
• Сокращает время монтажа в 2–3 раза по сравнению с ручной проводкой
• Обеспечивает равномерное распределение тока между всеми четырьмя автоматами
• Поддерживает установку дополнительных контактов - сохраняется функциональность сигнализации и управления
• Не требует периодического обслуживания - жёсткая конструкция не ослабевает со временем

Ограничения применения

• Не подходит для автоматов других серий - даже аналогичных по току, если шаг отличается
• Не применяется в однофазных цепях - только для трёхфазных систем
• Не рекомендовано использовать вне помещений без дополнительной защиты IP
• Не предназначен для подключения более чем 4 выключателей - превышение вызывает перегрузку и деформацию
• Не работает с автоматами, оснащёнными внешними ручками или механизмами, выходящими за рамки стандартного корпуса DMP32

Примеры использования

• Четыре насоса в системе водоснабжения, запитанные через один щит с общей защитой
• Группа конвейерных лент на пищевом производстве, управляемая одним командным сигналом
• Станки с ЧПУ, где несколько двигателей работают синхронно и нуждаются в одинаковой защите от перегрузки
• Щиты автоматизации в зонах с повышенной вибрацией - жёсткая шина менее подвержена ослаблению контактов, чем провода

Практические советы

• Перед монтажом проверьте, что все четыре автомата DMP32 имеют одинаковый тип и версию - смешивание модификаций может нарушить контакт
• Убедитесь, что дополнительные контакты DKC, YON уже установлены перед вставкой шины - после монтажа доступ к боковым гнёздам будет ограничен
• При использовании в условиях высокой влажности или пыли - дополнительно герметизируйте щит, так как сама разводка не имеет степени защиты выше IP20
• Не используйте силу при установке - если шина не встаёт легко, проверьте правильность положения автоматов и отсутствие деформации
• При плановом обслуживании - отключайте питание, даже если разводка изолирована; она не является средством отключения
