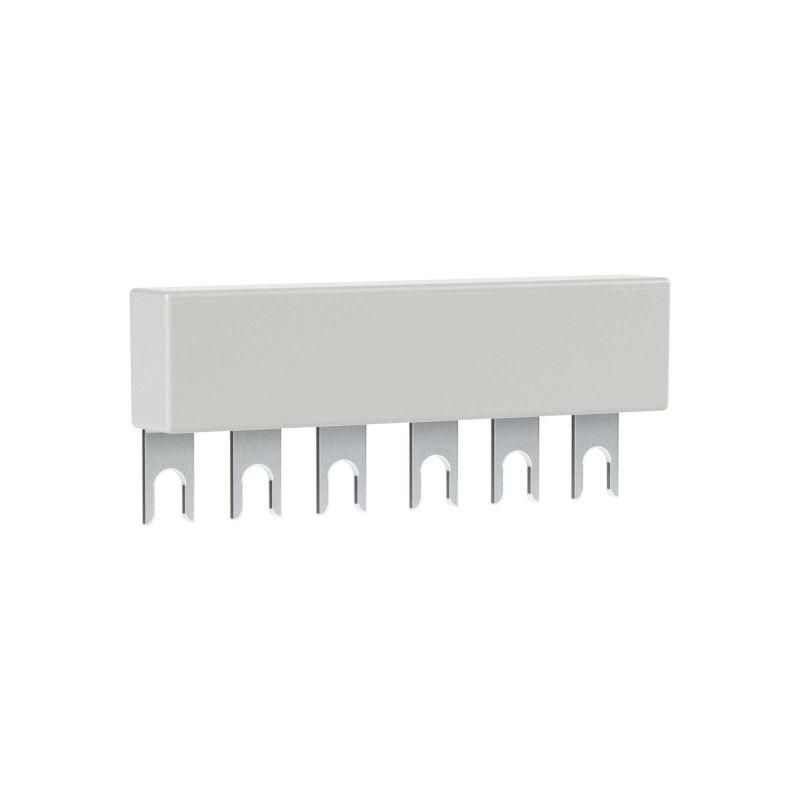

Разводка шинная 3ф для параллельного соединения 2х автоматических выключателей DMP32 YON DMP32CL45-2 ДКС

Шинная разводка трехфазная для параллельного соединения 2 автоматических выключателей DMP32, DKC, YON обеспечивает надёжное распределение тока между двумя автоматическими выключателями одного типа, уменьшая количество проводов и повышая удобство монтажа. Артикул dmp32cl45-2 совместим с сериями DMP32, DKC и YON, что делает её универсальным решением для силовых цепей.

Назначение и область применения

Эта шинная разводка предназначена для параллельного подключения двух автоматических выключателей в одной группе. Она используется там, где требуется увеличить допустимую нагрузку на цепь за счёт распределения тока между двумя аппаратами - например, при управлении мощными двигателями, насосами или конвейерами. Применяется в щитах управления промышленным оборудованием, на объектах с высокой плотностью установки автоматов.

Технические характеристики

• Количество фаз: 3 - поддерживает трёхфазную сеть 380/415 В
• Количество полюсов: 6 - три фазы × два автомата = шесть отдельных контактных путей
• Номинальный ток: 32 А - рассчитана на работу с автоматами до 32 А
• Номинальное рабочее напряжение: 690 В - безопасна для сетей до 690 В переменного тока
• Условный ток короткого замыкания: 100 кА - способна выдерживать сверхтоки при КЗ без разрушения
• Импульсное напряжение: 6 кВ - защищена от скачков напряжения, соответствует требованиям импульсной прочности
• Тип подключения: вилка - механический интерфейс с зажимами, обеспечивающий быстрый и жёсткий контакт
• Шаг установки: 45 мм - точно соответствует стандартному шагу модульных автоматов DMP32, DKC, YON
• Изоляция: да - все токоведущие части изолированы, исключает случайные замыкания
• Количество подключаемых устройств: 2 - предназначена строго для двух автоматов

Совместимость и монтаж

Шинная разводка dmp32cl45-2 совместима с автоматическими выключателями серии DMP32, DKC и YON, в том числе с YON pro. Установка происходит вдоль направляющих DIN-рейки. Разводка фиксируется на корпусе автоматов через специальные зацепы - никаких болтов или инструментов не требует. Подключение осуществляется вставкой выводов автомата в гнёзда разводки. Монтаж выполняется после установки обоих автоматов, перед подключением внешних проводов. Обязательно проверьте соответствие шага 45 мм - не подходит для автоматов с другим шагом (например, 17,5 мм).

Безопасность и стандарты

Разводка выполнена с учётом требований к электроизоляции и термической стойкости. Номинальное импульсное напряжение 6 кВ и ток короткого замыкания 100 кА соответствуют классу IEC 60947-1 и IEC 60947-2. Конструкция предотвращает доступ к токоведущим частям при установленных автоматах. Не используйте в средах с взрывоопасными газами или повышенной коррозийной активностью - материал не предназначен для таких условий.

Преимущества

• Устраняет необходимость в сложном внутреннем монтаже медных шин или многожильных проводах
• Снижает риск ошибок при подключении - контакты всегда правильно ориентированы
• Обеспечивает равномерное распределение тока между двумя автоматами
• Ускоряет сборку щита за счёт отказа от ручного соединения
• Максимально компактно занимает место благодаря точному шагу 45 мм

Ограничения применения

• Подходит только для двух автоматов - нельзя использовать для одного или трёх и более
• Не работает с автоматами других производителей, кроме DMP32, DKC, YON
• Не имеет боковых контактов - нельзя подключить сигнализацию или дополнительные устройства
• Не предназначена для постоянного перегруза выше 32 А - превышение вызывает нагрев и выход из строя
• Не рекомендовано применение вне закрытых щитов - открытое расположение снижает степень защиты IP

Примеры использования

• Щит управления насосной станцией - два автомата YON pro на 32 А параллельно защищают двигатель мощностью 15 кВт
• Линия питания конвейера - дублирование защиты для повышения надёжности работы
• Распределительный щит на заводе - экономия места и времени при массовой установке одинаковых автоматов

Практические советы

• Перед монтажом убедитесь, что автоматы имеют одинаковый номинал - смешивание 16 А и 32 А недопустимо
• Проверьте, чтобы оба автомата были полностью вставлены в разводку - плохой контакт вызывает перегрев
• Не затягивайте выводы автоматов слишком сильно - можно повредить пластиковую основу разводки
• При обслуживании одного автомата отключите питание всей группы - разводка остаётся под напряжением даже при отключенном одном автомате
• Для систем с частыми включениями - контролируйте температуру разводки раз в 6 месяцев, особенно при работе на пределе 32 А
