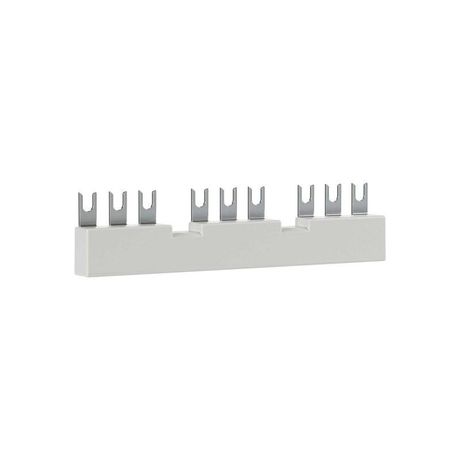

Разводка шинная 3ф для параллельного соединения 3х автоматических выключателей DMP32 с доп.контактами YON DMP32CL54-3 ДКС

Шинная разводка трехфазная для параллельного соединения 3 автоматических выключателей DMP32 с дополнительными контактами DKC, YON обеспечивает надежное распределение тока между тремя автоматическими выключателями DMP32, упрощает сборку щитов и позволяет использовать дополнительные контакты для сигнализации и управления.

Назначение и область применения

Эта шинная разводка предназначена для параллельного подключения трёх автоматических выключателей DMP32 в одном ряду. Она используется там, где требуется одновременное управление несколькими двигателями или нагрузками с одинаковой мощностью - например, на конвейерах, насосных станциях, системах вентиляции. Разводка совместима с автоматами, имеющими боковые дополнительные контакты DKC и YON, что позволяет легко интегрировать сигналы состояния («включен/выключен») в системы контроля.

Технические характеристики

• Количество фаз: 3 - поддерживает трёхфазную сеть 380 В
• Количество полюсов: 9 - три полюса на каждый из трёх автоматов
• Номинальный ток: 32 А - рассчитана на работу с автоматами DMP32 класса 32 А
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные перенапряжения, такие как скачки от коммутаций
• Условный ток короткого замыкания: 100 кА - способна передавать ток КЗ без повреждений, соответствует требованиям для промышленных щитов
• Количество подключаемых устройств: 3 - точно для трёх автоматов DMP32
• Тип подключения: Вилка - механический защёлкивающийся контакт, исключающий необходимость в болтовых соединениях
• Подходит для N-проводника: Да - имеет отдельный нулевой проводник, который можно подключить параллельно
• Изоляция: Да - все токоведущие части изолированы, безопасны при обслуживании
• Шаг установки: 54 мм - точное соответствие габаритам автоматов DMP32

Совместимость и монтаж

Шинная разводка совместима только с автоматическими выключателями DMP32, установленными вплотную друг к другу с шагом 54 мм. Подключение происходит через вилочные контакты - достаточно вставить разводку в пазы автоматов до щелчка. Ноль (N) подключается отдельным выводом, который расположен на корпусе разводки. Для работы с дополнительными контактами DKC/YON необходимо, чтобы автоматы были оснащены боковыми модулями - разводка не требует их установки, но использует уже существующие.

Монтаж выполняется на DIN-рейке. Убедитесь, что зазор между автоматами не превышает 54 мм - иначе контакты не войдут в пазы. После установки проверьте плотность соединения: легкое покачивание разводки указывает на плохой контакт.

Безопасность и стандарты

Разводка выполнена в соответствии с требованиями IEC 60947-7-1 для компонентов распределительных систем. Материалы корпуса - самозатухающие термопласты, обеспечивают пожаробезопасность. Все токоведущие элементы имеют двойную изоляцию. Применение в цепях с током КЗ до 100 кА гарантирует сохранение целостности при аварийных режимах.

Преимущества

• Ускоряет сборку щита - вместо 9 проводов на каждую фазу используются три вилочных соединения
• Снижает риск ошибочного подключения - физическая форма предотвращает неверную установку
• Обеспечивает равномерное распределение тока между всеми автоматами
• Не требует инструментов для монтажа - просто вставляется и защёлкивается
• Сохраняет возможность использования дополнительных контактов DKC/YON для дистанционной сигнализации

Ограничения применения

• Не подходит для автоматов других серий - даже если они на 32 А, но не DMP32
• Не работает с автоматами без боковых контактов, если планируете использовать сигнализацию
• Не предназначен для установки вне щита - не имеет собственной защиты IP
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Не поддерживает увеличенный шаг между автоматами - более 54 мм приведёт к потере контакта

Примеры использования

• Три насоса в системе водоснабжения, запитанные от одного входного автомата
• Конвейерная линия с тремя двигателями, управляемыми одним контроллером
• Щит управления станком с тремя одинаковыми приводами
• Система вентиляции с резервированием - два рабочих и один резервный двигатель

Практические советы

• Перед монтажом проверьте, что все три автомата DMP32 установлены строго на одной линии с интервалом 54 мм - отклонение даже на 1–2 мм может помешать защёлкиванию
• Если вы используете дополнительные контакты DKC/YON, убедитесь, что они установлены на всех трёх автоматах - иначе часть сигнала будет недоступна
• После установки разводки протестируйте цепь на отсутствие нагрева - слабый контакт вызывает перегрев даже при номинальном токе
• Для удобства обслуживания оставьте доступ к нулевому выводу - он часто нуждается в проверке
• Шинная разводка трехфазная для параллельного соединения 3 автоматических выключателей DMP32 с дополнительными контактами DKC, YON - единственный вариант для быстрой сборки таких групп; аналоги с другими шагами не подходят
