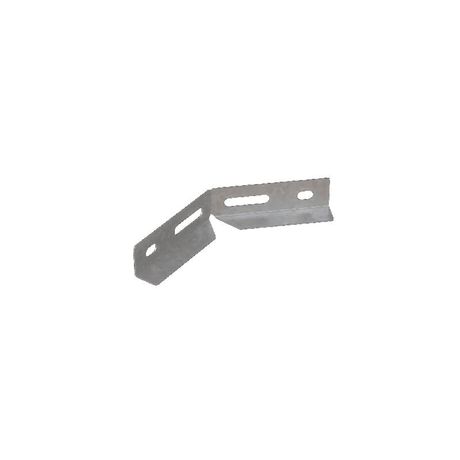

Регулируемый горизонтальный соединитель для лестничного лотка H50 s:1,5 мм HD N - LO42229 КМ-Профиль

Соединитель для лестничного кабельного лотка регулируемый горизонтальный H=50мм 1.5мм LSPNLS1 HD N КМ от компании СИСТЕМА КМ предназначен для гибкой сборки кабельных трасс в горизонтальной плоскости, позволяя изменять направление лотка без замены участков. Этот элемент применяется в системах промышленного, жилого и коммерческого строительства, где требуется адаптация трассы под архитектурные особенности.

Назначение и область применения

Соединитель для лестничного кабельного лотка регулируемый горизонтальный H=50мм 1.5мм LSPNLS1 HD N КМ используется для создания поворотов и отводов в горизонтальной плоскости. Он позволяет менять направление кабельной трассы под нужным углом, обходить колонны, трубы, перепады уровня или другие препятствия. Также подходит для формирования Т-образных ответвлений - когда к боковой стенке основного лотка присоединяют дополнительную секцию.

Элемент рассчитан на установку внутри помещений с повышенной влажностью, на улице и в условиях слабой коррозии. Подходит для объектов: заводов, офисных зданий, торговых центров, ЖКХ, энергообъектов.

Технические характеристики

• Высота борта лотка: 50 мм - совместим с лотками такого же размера;
• Толщина металла: 1,5 мм - обеспечивает достаточную жёсткость при сохранении лёгкости;
• Длина: 1,5 м - стандартная длина для компактного монтажа и удобной транспортировки;
• Материал: оцинкованная сталь - покрытие выполнено методом горячего погружения по ГОСТ 9.307-89;
• Устойчивость к коррозии: соответствует классу эксплуатации УХЛ2 по ГОСТ 15150-69 - допущена к использованию во влажных и слабокоррозийных средах.

Совместимость и монтаж

Соединитель для лестничного кабельного лотка регулируемый горизонтальный H=50мм 1.5мм LSPNLS1 HD N КМ совместим только с лотками того же типа и высоты - 50 мм. Для фиксации используются болтовые соединения с шайбами и гайками, входящими в комплект поставки. Монтаж выполняется на предварительно установленные прямые участки лотка. Регулировка угла осуществляется путём ослабления креплений, поворота элемента до нужного положения и последующей затяжки.

Не требует сварки. Все отверстия уже просечены - достаточно выставить угол и закрутить болты. Работать можно с помощью обычного набора инструментов: ключей, отвёрток, уровней.

Безопасность и стандарты

• ГОСТ 9.307-89 - гарантирует равномерное и прочное цинковое покрытие;
• ГОСТ 15150-69 - определяет климатическое исполнение УХЛ2, что подтверждает надёжность работы в условиях повышенной влажности и температурных колебаний;
• Материал не содержит токсичных веществ - безопасен для персонала и окружающей среды.

Преимущества

• Регулируемый угол - позволяет точно подстраивать трассу под реальные условия монтажа;
• Оцинкованная сталь - долговечна, не требует дополнительной защиты;
• Нет необходимости в сварке - снижает время монтажа и риск повреждения покрытия;
• Поддерживает модульную систему - легко сочетается с другими элементами лотковой системы СИСТЕМА КМ;
• Стандартная длина 1,5 м - оптимальна для большинства проектов, не создаёт лишних стыков.

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных;
• Не рекомендовано применение в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами);
• Не подходит для лотков с высотой борта менее или более 50 мм - точное соответствие обязательно;
• Запрещён монтаж в местах постоянного механического воздействия (например, под проездом тяжёлой техники без дополнительной защиты).

Примеры использования

• Обход колонны в производственном цеху - поворот трассы на 90° вокруг столба;
• Формирование Т-ответвления к распределительному щиту сбоку от основного лотка;
• Переход через технологический проём в многоэтажном здании - изменение направления трассы на уровне этажа;
• Прокладка кабелей в подвале с высокой влажностью - благодаря оцинковке исключается быстрое окисление.

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковую высоту - 50 мм. Несоответствие вызовет перекос и плохой контакт;
• При установке используйте уровень - даже небольшой перекос может затруднить дальнейший монтаж;
• Затягивайте болты равномерно, не переусердствуйте - это может деформировать тонкий металл (1,5 мм);
• Если трасса проходит на улице, периодически осматривайте места соединений - хотя покрытие защищено, грязь и влага могут задерживаться в стыках;
• Соединитель LSPNLS1 HD N КМ от СИСТЕМА КМ - часть единой системы. Лучше использовать все элементы одной марки - это гарантирует точное совпадение отверстий и нагрузочных характеристик.
