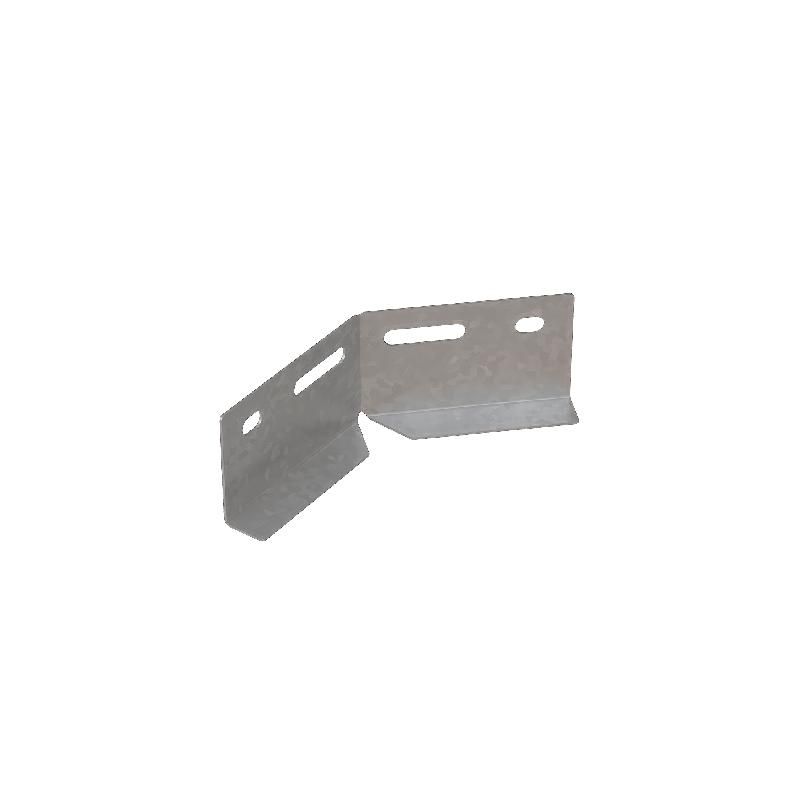

Регулируемый горизонтальный соединитель для лестничного лотка H80 s:2,0 мм HD N - LO42234 КМ-Профиль

Соединитель регулируемый для лестничного лотка 80мм сталь 2мм LSPNLU2 HD N КМ - элемент системы кабельных трасс от СИСТЕМА КМ, предназначенный для гибкой настройки горизонтального направления трассы. Подходит для монтажа в условиях повышенной влажности, на промышленных, жилых и коммерческих объектах.

Назначение и область применения

Соединитель регулируемый для лестничного лотка 80мм сталь 2мм LSPNLU2 HD N КМ позволяет изменять угол кабельной трассы в горизонтальной плоскости. Он используется для обхода архитектурных препятствий - колонн, перегородок, трубопроводов - и для создания Т-образных ответвлений, когда к боковой стенке основного лотка подключается дополнительная секция.

Этот элемент применяется в системах открытой прокладки кабелей на объектах промышленного, жилищного и коммерческого строительства, особенно там, где требуется адаптация трассы под реальные условия монтажа.

Технические характеристики

• Высота борта лотка: 80 мм
• Толщина материала: 2 мм
• Материал: сталь с оцинковкой методом горячего погружения (по ГОСТ 9.307-89)
• Степень защиты: соответствует требованиям ГОСТ 15150-69 для эксплуатации в умеренно-влажном и слабокоррозийном климате
• Тип соединения: регулируемый, горизонтальный поворот
• Артикул: lo42234

Совместимость и монтаж

Соединитель регулируемый для лестничного лотка 80мм сталь 2мм LSPNLU2 HD N КМ совместим с лестничными лотками той же высоты (80 мм) и аналогичной толщины стенок от производителей СИСТЕМА КМ и КМ-Профиль.

Установка выполняется путём фиксации болтовыми соединениями к бортам лотка. Регулировка угла осуществляется ослаблением креплений, поворотом элемента до нужного положения и последующим затяжением. Угол поворота можно выставить в пределах +-15° от прямого направления.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (климатическое исполнение UHL1 - для умеренного и холодного климата, с возможностью работы на открытом воздухе). Цинковое покрытие обеспечивает долговечную защиту от коррозии в помещениях с высокой влажностью, например, в подвалах, на этажах с мойками, в котельных и на внешних участках трасс.

Преимущества

• Гибкость установки: возможность точной настройки угла без замены целого участка трассы
• Высокая прочность: стальная конструкция толщиной 2 мм выдерживает механические нагрузки при прокладке кабелей
• Долговечность: оцинкованная поверхность защищена от ржавчины даже в агрессивной среде
• Совместимость с сериями СИСТЕМА КМ: легко интегрируется в существующую систему без доработок

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления
• Не рекомендован для использования в зонах с постоянным воздействием химически активных веществ (кислоты, щелочи, растворители)
• Не подходит для лотков с высотой борта менее или более 80 мм
• Запрещено применение в экстремально агрессивных средах (например, морской берег, химические производства с сильной коррозией)

Примеры использования

• Обход колонны в машинном зале завода при прокладке силовых кабелей
• Формирование Т-ответвления от главной трассы к распределительному шкафу в офисном здании
• Переход кабельной трассы вокруг вентиляционного канала в подвале многоквартирного дома
• Прокладка кабеля вдоль наружной стены здания с необходимостью изменения направления под углом

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - 80 мм - чтобы избежать люфта и плохого контакта
• При использовании на открытом воздухе периодически осматривайте места крепления на предмет окисления болтов - используйте антикоррозийные смазки
• Не перегружайте соединитель: максимальная нагрузка определяется суммарной массой кабелей в лотке - соблюдайте допустимую заполненность
• При сборке трассы с несколькими регулируемыми элементами начинайте с базового участка - это упрощает выравнивание всей системы
• Соединитель LSPNLU2 HD N КМ от СИСТЕМА КМ - часть единой системы; для надёжности используйте комплектующие того же бренда
