Регулируемый горизонтальный соединитель для лестничного лотка H50 s:1,2 мм N | LSPNL1 КМ - профиль КМ-Профиль LO42203

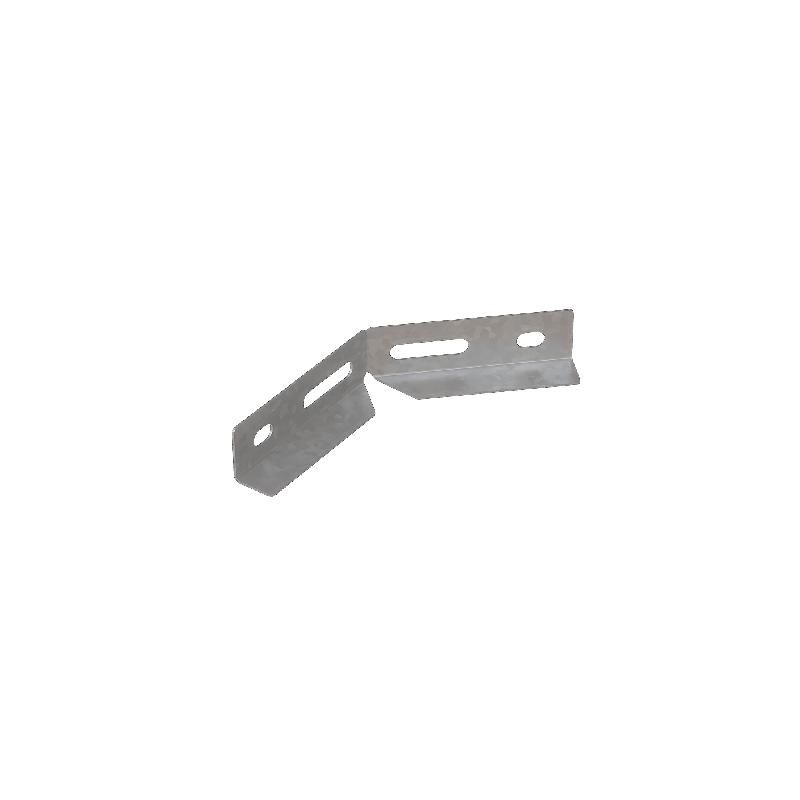

Соединитель регулируемый горизонтальный для лестничного лотка H50 толщиной 1.2 мм LSPNL1 N от СИСТЕМА КМ предназначен для гибкой сборки кабельных трасс в горизонтальной плоскости, обеспечивая точную адаптацию под архитектурные условия. Этот элемент - часть надёжной системы ЛСП, созданной для промышленных, жилых и коммерческих объектов.

Назначение и область применения

Соединитель регулируемый горизонтальный для лестничного лотка H50 толщиной 1.2 мм LSPNL1 N позволяет изменять направление кабельной трассы без разрезания или сварки лотка. Он применяется для:

• формирования горизонтальных поворотов под любым углом;
• создания Т-образных ответвлений от основной трассы;
• обхода колонн, труб, воздуховодов и других препятствий;
• соединения прямых участков лестничного лотка в одной плоскости.

Подходит для внутренней прокладки кабелей в помещениях с сухим и слабоагрессивным климатом - офисах, цехах, торговых комплексах, больницах, школах.

Технические характеристики

• Высота борта лотка: 50 мм - совместим с лестничными лотками этого размера;
• Толщина материала: 1,2 мм - достаточна для механической прочности при нагрузках на кабели;
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии, равномерное покрытие;
• Стандарт эксплуатации: ГОСТ 15150-69 - рассчитан на работу в условиях класса исполнения УХЛ и Т;
• Регулирование: возможность фиксации под нужным углом до полного закрепления болтами.

Совместимость и монтаж

Соединитель регулируемый горизонтальный для лестничного лотка H50 толщиной 1.2 мм LSPNL1 N совместим с лотками того же типа и размера от производителей СИСТЕМА КМ и КМ-Профиль. Для установки требуется:

• выровнять края лотков, чтобы они плотно прилегали к поверхности соединителя;
• закрепить болтами через предварительно просверленные отверстия - не требует сварки;
• необходимо использовать комплектующие того же класса защиты и толщины стенки;
• при монтаже на потолке или стене - предусмотреть дополнительную опору при длинных участках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69, что гарантирует работоспособность в температурном диапазоне от −40 C до +40 C и влажности до 80%. Материал не выделяет токсичных веществ при нагреве, безопасен для персонала. Соответствует нормам пожарной безопасности для кабельных систем в зданиях.

Преимущества

• Гибкость: можно задавать угол поворота без замены детали - экономит время и материалы;
• Удобство монтажа: не требует сварочных работ, достаточно обычного инструмента;
• Долговечность: оцинковка по Сендзимиру защищает от ржавчины даже при частом контакте с влагой;
• Системность: полностью интегрируется с другими элементами лотковой системы СИСТЕМА КМ.

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков и ультрафиолета;
• Не рекомендуется для агрессивных сред: химических цехов, кислотных выбросов, морского побережья;
• Не подходит для вертикальных поворотов - только для горизонтальной плоскости;
• Максимальная нагрузка ограничена прочностью лотка H50; не следует перегружать трассу более чем на 15–20 кг/м.

Примеры использования

• Обход колонны в административном здании - поворот на 90° с помощью одного соединителя вместо двух отдельных участков;
• Т-образный вывод кабелей к распределительному щиту в цеху - боковое подключение к основному лотку;
• Переход между двумя этажами по горизонтальному маршруту - когда нельзя провести вертикальный лоток;
• Формирование контура вокруг HVAC-системы в торговом центре.

Практические советы

• Проверьте посадочные размеры перед заказом - высота борта должна точно совпадать с вашим лотком H50;
• При использовании в сыром помещении (например, парковке) дополнительно смажьте болты антикоррозийной смазкой;
• Не используйте этот соединитель как опору - он не рассчитан на восприятие веса, только на соединение;
• Закрепляйте все болты одинаковым моментом - избегайте перекосов, которые снижают герметичность и долговечность;
• Артикул LSPNL1 N - единственный вариант для лотка H50 толщиной 1.2 мм в линейке СИСТЕМА КМ; другие модели не подходят.
