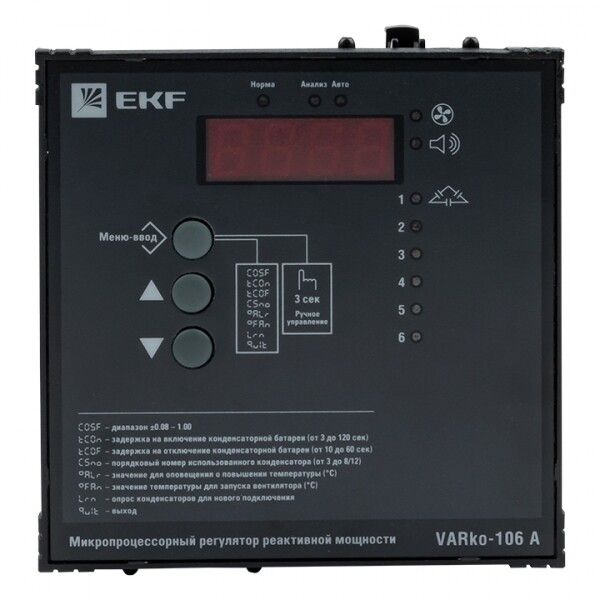

Регулятор реактивной мощности Varko-106a EKF PROxima | varko-106a-pro

Регулятор реактивной мощности Varko-106a PROxima EKF предназначен для автоматического управления батареями конденсаторов в целях поддержания высокого коэффициента мощности (cos φ) в электросетях. Этот прибор применяется в промышленных объектах, где важна эффективная компенсация реактивной нагрузки - например, на заводах, в котельных или на участках с большим числом асинхронных двигателей. Модель Varko-106a PROxima EKF сочетает точную диагностику сети, долгий срок службы и гибкую настройку.

Назначение и область применения

Регулятор реактивной мощности Varko-106a PROxima EKF контролирует качество электроэнергии, измеряя текущий коэффициент мощности и автоматически включая/выключая ступени конденсаторов. Его задача - минимизировать потери энергии, снизить нагрузку на трансформаторы и избежать штрафов за низкий cos φ. Подходит для систем с активными потребителями: насосы, компрессоры, конвейеры, сварочные аппараты. Также может использоваться в зданиях с большими группами освещения и HVAC-системами.

Технические характеристики

• Напряжение питания: 220 В (однофазное, 50 Гц)
• Номинальный ток выходных цепей: 6 А на каждую ступень
• Количество ступеней регулирования: 6 (можно подключить до 6 групп конденсаторов)
• Функциональность: 69 настраиваемых параметров - от порогов включения до алгоритмов чередования
• Измерение гармоник: анализ до 19-й гармоники для защиты конденсаторов от перегрузок
• Гарантийный срок: 60 месяцев (5 лет)
• Дополнительно: возможность контроля температуры окружающей среды через внешний датчик

Совместимость и монтаж

Регулятор реактивной мощности Varko-106a PROxima EKF совместим с контактными устройствами и силовыми реле, рассчитанными на ток до 6 А. Для подключения используются клеммы на лицевой панели - провода фазы, нуля, сигналов от токовых трансформаторов (ТТ) и управление реле. Установка выполняется в щите на DIN-рейке 35 мм. Обязательно соблюдать полярность при подключении ТТ - они должны быть установлены на входе в объект, перед счетчиком. При использовании датчика температуры подключается двухжильный кабель к соответствующим клеммам.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61010-1 (для измерительных приборов в промышленных условиях) и имеет степень защиты IP40. Защита от перегрузок реализована программно: при превышении уровня гармонических искажений выше заданного порога регулятор временно отключает подачу на конденсаторы, предотвращая их повреждение. Наличие термозащиты позволяет работать при температуре от -10C до +50C.

Преимущества

• Алгоритм равномерного распределения нагрузки: каждый раз включаются те конденсаторы, которые работали меньше всего - продлевает срок службы всей системы
• Высокая детализация анализа: 69 функций позволяют точно адаптировать работу под специфику объекта
• Защита от гармоник: снижает риск взрывов и пробоев конденсаторов в сетях с нелинейными нагрузками
• Долгий гарантийный срок: 5 лет - один из самых длинных среди аналогов
• Интеграция с датчиком температуры: можно отслеживать условия эксплуатации и предотвращать перегрев

Ограничения применения

• Не предназначена для трехфазных сетей с напряжением 380 В - работает только от 220 В
• Максимальный ток каждой ступени - 6 А; для больших мощностей требуется использование контакторов с более высоким рейтингом
• Не подходит для систем с частотным регулированием (ЧРП) без предварительной фильтрации гармоник
• Требуется обязательное наличие токовых трансформаторов - без них работа невозможна
• Не рекомендован для открытых площадок без защиты от пыли и влаги - класс IP40 не обеспечивает герметичность

Примеры использования

• Производственный цех с 15 асинхронными двигателями - регулятор Varko-106a PROxima EKF поддерживает cos φ > 0.95, снижая плату за реактивную энергию
• Логистический комплекс с UPS и LED-освещением - система компенсирует импульсные нагрузки и защищает конденсаторы от высоких гармоник
• Теплоэлектростанция с насосами и вентиляторами - благодаря алгоритму чередования, замена конденсаторов требуется реже, чем у конкурентов

Практические советы

• Перед первым запуском обязательно настройте пороги включения/отключения - используйте данные счётчика или измерьте cos φ в режиме максимальной нагрузки
• Проверяйте правильность подключения токовых трансформаторов: если направление тока указано неверно, регулятор будет работать некорректно
• При наличии нескольких таких устройств в одном щите - убедитесь, что все они настроены на одну базовую частоту (50 Гц)
• Если вы используете датчик температуры - размещайте его рядом с батареей конденсаторов, а не на стене щита
• Обновляйте прошивку при доступе - производитель EKF периодически выпускает улучшения для моделей серии PROxima
