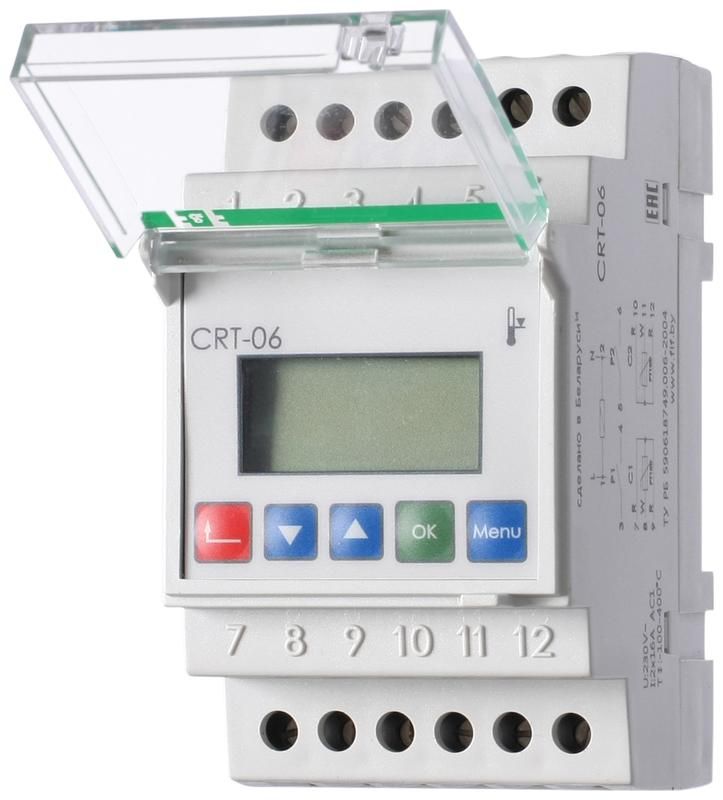

Регулятор температуры CRT-06 (от -100 до +400 град.С; микропроцессорный; многофункц.; ЖКИ индикация; с возможностью подкл. двух выносных датчиков РТ100; монтаж на DIN-рейке 35мм 230В AC 16А 2х1Z IP20 ) F&F EA07.001.011 Евроавтоматика

Регулятор температуры микропроцессорный CRT-06 от Евроавтоматика - устройство для точного управления температурой в промышленных и бытовых системах с поддержкой двух внешних датчиков Pt-100, монтажом на DIN-рейку и управлением нагрузкой до 16 А. Подходит для автоматизации нагревательных контуров, холодильных установок и технологических процессов.

Назначение и область применения

Регулятор температуры микропроцессорный CRT-06 предназначен для автоматического поддержания заданной температуры в системах отопления, вентиляции, холодильном оборудовании, печях, термостатируемых камерах и других технологических процессах. Устройство работает с двумя независимыми датчиками Pt-100, что позволяет контролировать две точки измерения одновременно - например, температуру воздуха и поверхности объекта. Применяется в пищевой, химической, фармацевтической промышленности, лабораториях и на производстве.

Технические характеристики

• Питание: 230 В переменного тока, 50 Гц
• Диапазон измерения температуры: от -100 до +400 C
• Тип датчиков: Pt-100 (выносные, не входят в комплект)
• Количество каналов: 2
• Коммутируемый ток: 16 А на каждый контакт
• Тип контактов: нормально разомкнутые (НО), 2×1Z
• Индикация: ЖК-дисплей с подсветкой
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли
• Гистерезис: настраивается от 0 до 100 C для каждого канала
• Рабочий температурный диапазон устройства: от -25 до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата
• Способ монтажа: на DIN-рейку 35 мм (ширина 3 модуля)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры микропроцессорный CRT-06 совместим со всеми стандартными датчиками Pt-100 класса B и выше. Для подключения используются клеммы на передней панели - два входа для датчиков и два выхода для нагрузки. Монтаж осуществляется на стандартную DIN-рейку 35 мм без дополнительных креплений. Кабели подключаются к зажимам с винтовым креплением - рекомендуется использовать провода сечением 0,5–2,5 мм2. Нагрузка должна соответствовать коммутируемому току 16 А - не допускается подключение мощных двигателей или индуктивных нагрузок без дополнительных контакторов.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает попадание крупных частиц и случайные прикосновения к токоведущим элементам, но не обеспечивает защиту от влаги - применение в сырых помещениях требует дополнительной герметизации корпуса или установки внутри распределительного щита. Работа при температурах ниже -25 C или выше +50 C недопустима - это может повредить электронику и снизить точность измерений.

Преимущества

• Два независимых канала управления - возможность контролировать две разные температуры одновременно
• Настройка собственного гистерезиса для каждого канала - минимизация ложных срабатываний
• ЖК-индикация с подсветкой - удобное считывание даже в условиях слабого освещения
• 10 режимов работы - адаптация под различные задачи: нагрев, охлаждение, алгоритмы с задержкой
• Автоматическая регистрация максимума/минимума температуры - помощь в диагностике
• Защита меню PIN-кодом - предотвращение несанкционированной настройки
• Коррекция показаний датчиков - компенсация погрешностей системы
• Задержка реакции на пороговые значения - снижение числа циклов включения/выключения

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для постоянного воздействия воды, пара, масла - степень защиты IP20 не защищает от брызг
• Требуется внешний источник питания 230 В AC - нельзя питать от 12/24 В постоянного тока
• Датчики Pt-100 не входят в комплект - необходимо приобретать отдельно
• Не имеет встроенного резервирования - отказ одного канала выводит его из строя
• Не поддерживает протоколы связи (Modbus, RS485) - управление только локальное

Примеры использования

• Поддержание температуры в сушильной камере: один канал - контроль воздуха, второй - температура поверхности изделий
• Контроль температуры в теплообменнике: первый канал - входящий поток, второй - исходящий
• Обогрев трубопровода: регулировка температуры на участке с риском замерзания
• Тестирование материалов: поддержание стабильной температуры в термокамере
• Система теплого пола: управление нагревом в двух зонах с разными установленными температурами

Практические советы

• Выбирайте датчики Pt-100 с подходящим типом крепления и длиной кабеля - учитывайте расстояние до места измерения
• При использовании длинных кабелей датчиков проверьте сопротивление - оно не должно превышать 5 Ом
• Для надежной работы в условиях колебаний сети используйте стабилизатор напряжения
• При первом запуске выполните калибровку: сравните показания CRT-06 с эталонным термометром
• Часто меняйте настройки? Включите PIN-защиту, чтобы избежать случайных изменений
• Если устройство часто срабатывает - увеличьте гистерезис на 2–5 C, чтобы продлить срок службы контактов
• Не закрывайте устройство крышкой или материалом - требуется свободный доступ к вентиляционным отверстиям
