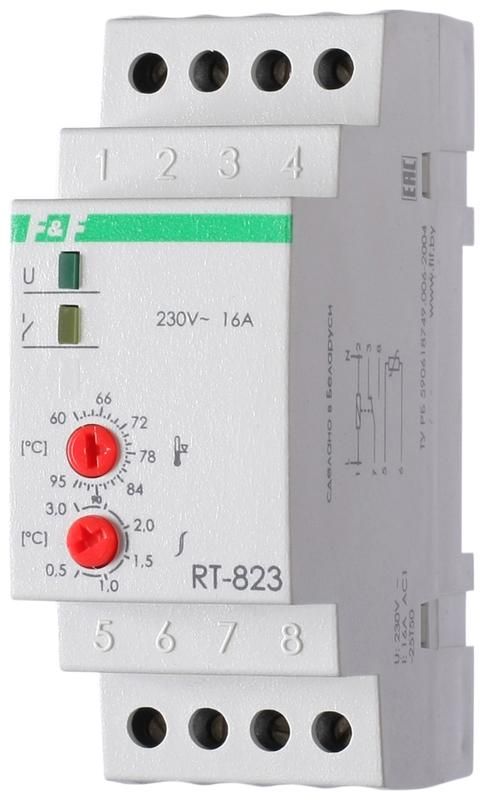

Регулятор температуры RT-823 (от +60 до +95 град.C; выносной датчик с термоус. проводом; монтаж на DIN-рейке 35мм 50-260В 16А 1P IP20) F&F EA07.001.006 Евроавтоматика

Регулятор температуры RT-823 от Евроавтоматика - это аналоговое реле контроля температуры с выносным датчиком, предназначенное для автоматического включения и отключения нагревательных или охлаждающих устройств в диапазоне 60–95 C. Монтаж на DIN-рейку и совместимость с сетью 50–260 В делают его удобным решением для промышленных систем управления теплом.

Назначение и область применения

Регулятор температуры RT-823 используется для точного поддержания заданного температурного уровня в закрытых помещениях или технологических процессах. Он управляет нагрузкой через одно переключающее реле 16 А - включает нагрев при падении температуры ниже порога и отключает его при достижении заданного значения. Аналогично работает при охлаждении: включает холодильное оборудование при превышении температуры и отключает при её снижении до нужного уровня.

Подходит для систем: теплообменников, сушилок, термостатируемых камер, бассейнов, печей, инкубаторов, систем предварительного прогрева оборудования.

Технические характеристики

• Диапазон измерения температуры: +60 C до +95 C - узкий интервал, оптимальный для высокотемпературных процессов
• Гистерезис: 0,5–3 C - минимальная разница между включением и выключением, предотвращает частые переключения
• Номинальное напряжение: 50–264 В AC/DC - работает от переменного и постоянного тока, совместим с большинством промышленных сетей
• Коммутируемый ток: 16 А - способен управлять мощными нагревателями до 3,5 кВт при 220 В
• Тип контактов: 1NO/1NC - один переключающий контакт, можно использовать как нормально разомкнутый, так и нормально замкнутый
• Датчик: KTY10-6, выносной, с термоустойчивым проводом - надёжно передаёт показания даже при высоких температурах рядом с источником тепла
• Способ монтажа: на DIN-рейку 35 мм, ширина 2 модуля - легко интегрируется в щиты управления
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Рабочий температурный диапазон устройства: –25 C до +50 C - допустимо использование в неотапливаемых помещениях
• Индикация: светодиод - показывает состояние реле (вкл./выкл.)
• Частота: 50 Гц - рассчитан на стандартную промышленную сеть
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры RT-823 монтируется на стандартную DIN-рейку 35 мм. Клеммы для подключения датчика и силовой цепи расположены снизу корпуса. Подключение датчика KTY10-6 осуществляется двумя проводами - полярность не важна. Нагрузка подключается к контактам реле: NO (нормально разомкнутый) для включения при повышении температуры, NC (нормально замкнутый) - для охлаждения. Устройство не требует внешнего питания - питание берётся прямо из сети 50–264 В.

В комплекте идёт выносной датчик с термоустойчивым проводом - его можно размещать в зоне контроля, а сам регулятор - в щите. Клеммы датчика полностью изолированы от сети и реле, что исключает помехи и пробои.

Безопасность и стандарты

Регулятор температуры RT-823 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не позволяет использовать его во влажных или запылённых средах без дополнительной защиты. Климатическое исполнение УХЛ4 - допускает применение в условиях повышенной влажности и колебаний температуры, характерных для промышленных объектов в умеренном климате.

Преимущества

• Простота настройки - достаточно повернуть регулятор до нужного значения температуры
• Выносной датчик - позволяет точно измерять температуру там, где она важна, а не возле самого прибора
• Широкий диапазон входного напряжения - работает от 50 до 264 В, включая нестабильные сети
• Наличие переключающего контакта - можно использовать как для нагрева, так и для охлаждения
• Энергонезависимая работа - не требует программирования, не боится скачков напряжения

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для температур ниже +60 C - диапазон ограничен, нельзя использовать для холодильных установок или кондиционеров
• Нет цифрового экрана - невозможно видеть текущую температуру, только заданную и состояние реле
• Один канал - нельзя одновременно контролировать несколько зон
• Не имеет таймеров, PID-регулирования или связи с системами автоматизации - только базовый двухпозиционный контроль

Примеры использования

• Поддержание температуры в термокамере для сушки древесины - включает нагрев при падении ниже 75 C, отключает при достижении 85 C
• Автоматический контроль температуры масла в гидравлическом прессе - включает подогрев при снижении до 65 C
• Обеспечение стабильной температуры в инкубаторе для яиц - использует реле в режиме охлаждения при превышении 80 C
• Защита трубопровода от переохлаждения - включает грелку при падении температуры ниже 60 C

Практические советы

• Выбирайте место установки датчика так, чтобы он находился в зоне, где температура наиболее значима - не на стенке, а в потоке воздуха или жидкости
• Учитывайте посадочный диаметр: регулятор занимает 2 модуля DIN - планируйте место в щите заранее
• Проверьте соответствие нагрузки: максимальный ток 16 А - не подключайте нагреватели выше 3,5 кВт при 220 В
• При использовании в режиме охлаждения убедитесь, что реле подключено к контакту NC - иначе система будет работать наоборот
• Для долгой службы избегайте установки рядом с источниками сильных ЭМИ - например, частотниками или сварочными аппаратами
• При первом запуске проверьте работу: медленно изменяйте заданную температуру и наблюдайте за переключением реле
