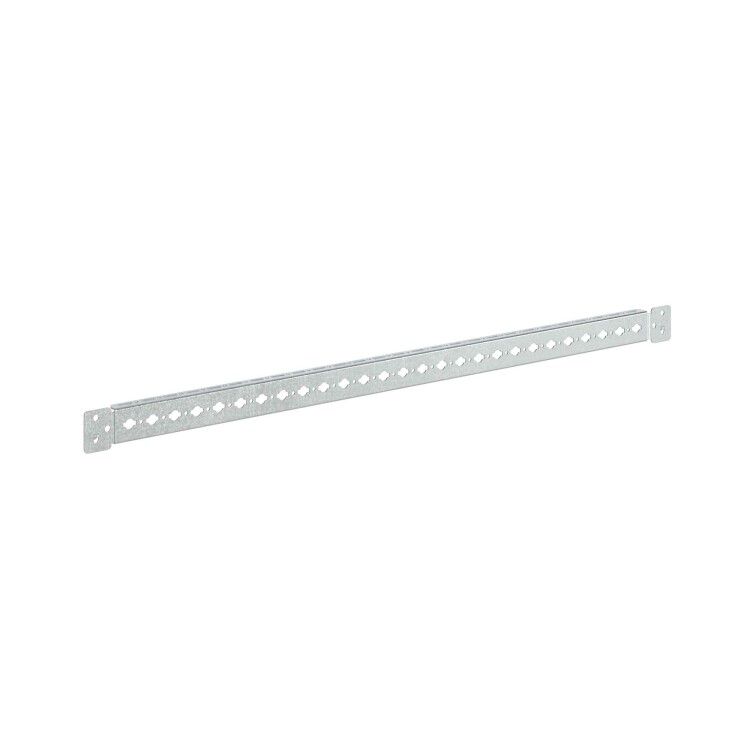

Рейка боковая для шкафов CQE глубиной 500 мм, 1 упаковка - 4 шт. | R5NTLE500 DKC ДКС

Рейка боковая узкая для шкафов CQE глубиной 500 мм от DKC (ДКС), артикул r5ntle500, предназначена для усиления боковых стенок шкафов серии CQE и CQE N, обеспечивая надёжную базу для установки оборудования. Упаковка содержит четыре рейки и крепёж - готовый набор для быстрого монтажа.

Назначение и область применения

Рейка боковая узкая для шкафов CQE глубиной 500 мм используется для создания жёсткой вертикальной опоры внутри шкафов управления. Применяется там, где требуется точное крепление устройств - автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов на DIN-рейках или кронштейнах. Подходит для сборки шкафов в промышленных условиях: цехах, АЗС, насосных станциях, системах автоматизации.

Технические характеристики

• Высота профиля: 500 мм - соответствует стандартным высотам корпусов CQE;
• Материал: сталь толщиной 1,5 мм с оцинкованным покрытием - устойчивость к коррозии и механическому воздействию;
• Тип поверхности: оцинкованная - антикоррозийная защита без дополнительного покрытия;
• Перфорация: шаг 25 мм - позволяет фиксировать крепёж с высокой точностью;
• Количество модулей (U): 1 - совместима со стандартными U-компонентами;
• Способ монтажа: защелкивание - без инструментов, легко фиксируется в раме шкафа;
• Множественное закрепление: да - можно использовать несколько реек одновременно для увеличенной прочности;
• Комплектация: 4 рейки + крепёжные метизы - всё необходимое в одной упаковке.

Совместимость и монтаж

Рейка боковая узкая для шкафов CQE глубиной 500 мм совместима исключительно с корпусами серий CQE и CQE N. Монтаж выполняется путём защелкивания в специальные пазы боковой рамы шкафа - никаких болтов или сверления не требуется. Для надёжности рекомендуется проверить плотность зацепления после установки. Крепёж в комплекте предназначен для фиксации внутренних компонентов к перфорированной поверхности рейки.

Преимущества

• Готовый комплект - не нужно докупать крепёж или считать количество деталей;
• Защелкивающийся механизм - экономия времени при сборке, минимум инструментов;
• Оцинкованная сталь - долгий срок службы даже во влажной среде;
• Шаг перфорации 25 мм - стандартизованный интервал, совпадает с большинством крепёжных решений;
• Поддержка множественного закрепления - возможность усиливать зоны повышенной нагрузки.

Ограничения применения

• Не шкафы других серий - например, CQF, CQS или сторонних производителей;
• Не рассчитана на внешнюю установку - не имеет защиты от осадков и прямого UV-воздействия;
• Не заменяет основную несущую раму - служит лишь дополнением к уже собранному корпусу;
• Максимальная нагрузка зависит от типа установленного оборудования - не следует нагружать рейку весом более 8–10 кг/метр без дополнительной поддержки.

Примеры использования

• Фиксация DIN-рейки с автоматическими выключателями в щите управления технологической линии;
• Установка кронштейнов для преобразователей частоты в шкафе насосной станции;
• Крепление терморегуляторов и контроллеров в холодильном оборудовании;
• Обустройство бокового пространства в шкафу для проводки и кабельных каналов.

Практические советы

• Перед монтажом проверьте, чтобы внутренние пазы шкафа были чистыми - грязь снижает надёжность защелкивания;
• Если планируете много оборудования - используйте две пары реек (по 2 штуки с каждой стороны) для лучшей распределённой нагрузки;
• При использовании тяжёлых компонентов (например, больших UPS) дополнительно закрепите рейку саморезами через перфорацию;
• Артикул r5ntle500 всегда заказывается в количестве, кратном четырём - одна упаковка = один комплект для одного шкафа.
