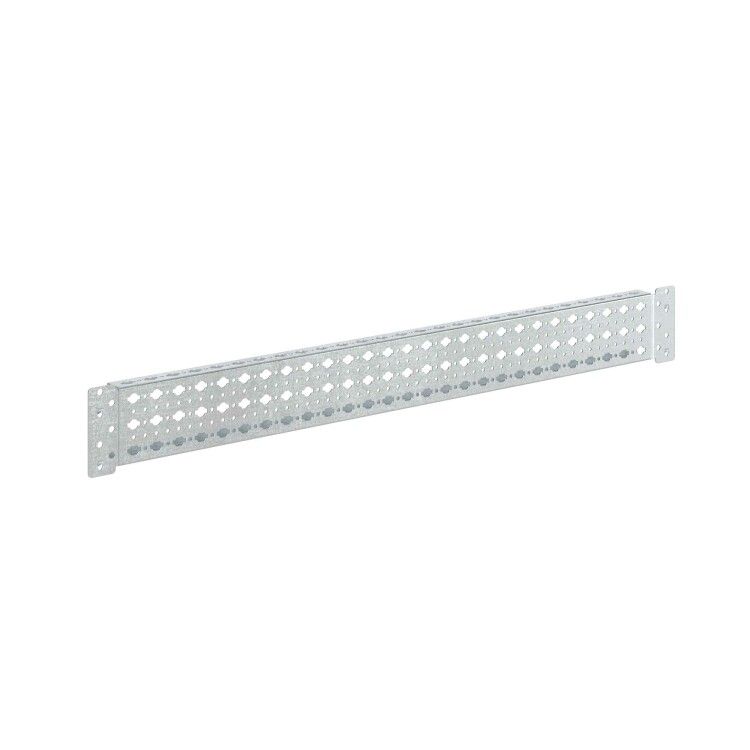

Рейка боковая широкая для шкафов CQE Г=500мм (уп.4шт) DKC R5NPDL500 ДКС

Рейка боковая широкая для шкафов CQE глубиной 500 мм (упаковка 4 шт.) — системная металлическая направляющая из оцинкованной стали, предназначенная для крепления аппаратуры и повышения жесткости внутренней конструкции шкафов. Бренд DKC (ДКС) предлагает эту модель в составе серии RAM block, артикул r5npdl500, как надежное решение для промышленного автоматизированного оборудования.

Назначение и область применения

Рейка боковая широкая для шкафов CQE глубиной 500 мм используется для фиксации электронных устройств, распределительных щитов, контакторов, реле и других элементов внутри шкафов управления. Подходит для сборки силовых, слаботочных и коммуникационных шкафов. Применяется на производствах, в энергетике, на транспорте и в объектах инфраструктуры, где требуется прочная и долговечная система крепления.

Технические характеристики

• Высота профиля: 500 мм
• Глубина шкафа: 500 мм (соответствует указанному значению)
• Материал: оцинкованная сталь толщиной 1,5 мм
• Покрытие: цинковое антикоррозийное
• Перфорация: шаг 25 мм — позволяет крепить оборудование в любом положении
• Количество монтажных плоскостей: 3 — две боковые и одна передняя
• Количество в упаковке: 4 штуки
• Исполнение: системное — совместимо с другими элементами серии RAM block

Совместимость и монтаж

Рейка боковая широкая для шкафов CQE глубиной 500 мм монтируется методом защелкивания на раму шкафа. Установка возможна как по глубине, так и по ширине корпуса — обеспечивает гибкую адаптацию под различные габариты. Для крепления оборудования требуется использовать закладную гайку R5NCNM6 — она вставляется в перфорированные отверстия и фиксирует болты. Аксессуары в комплекте — монтажные крепежи уже включены в упаковку.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленным шкафам. Оцинкованное покрытие соответствует ГОСТ 14918 — обеспечивает устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок — снижает риск травм при обслуживании.

Преимущества

• Увеличенная площадь поверхности — позволяет равномерно распределить нагрузку от тяжелого оборудования
• Трехплоскостная конструкция — даёт возможность крепить устройства с разных сторон, экономя место внутри шкафа
• Оцинкованная сталь — выдерживает длительную эксплуатацию без потери прочности
• Защелкивающийся монтаж — не требует сверления или дополнительных инструментов при установке
• Совместимость с сериями DKC — легко интегрируется в существующие системы RAM block

Ограничения применения

• Не предназначена для наружной установки — не имеет защиты от осадков и прямого UV-воздействия
• Подходит только для шкафов глубиной до 500 мм — не рекомендуется для более глубоких корпусов
• Требует обязательного использования закладной гайки R5NCNM6 — другие типы крепежа не обеспечивают надежной фиксации
• Не рассчитана на высокие динамические нагрузки — например, вибрацию от крупных двигателей без дополнительной амортизации

Примеры использования

• Крепление частотных преобразователей в промышленном шкафе на конвейере
• Фиксация PLC-блоков и реле в системе управления насосной станцией
• Установка терминалов связи и сетевых интерфейсов в серверных шкафах
• Обустройство распределительных щитов в зонах с высокой запыленностью

Практические советы

• Проверьте посадочную ширину шкафа — рейка рассчитана на стандартные модели с глубиной 500 мм; при отклонении используйте удлинители или переходники
• При монтаже нескольких реек — выравнивайте их по уровню, чтобы избежать перекоса установленного оборудования
• Закладные гайки R5NCNM6 следует предварительно вставить в перфорацию перед установкой оборудования — это ускоряет сервисное обслуживание
• Для шкафов с частым доступом — рекомендуется использовать дополнительные фиксаторы на защелках, чтобы исключить случайное отсоединение
• Артикул r5npdl500 можно заказывать партиями — упаковка из 4 штук оптимальна для одного полноценного шкафа
