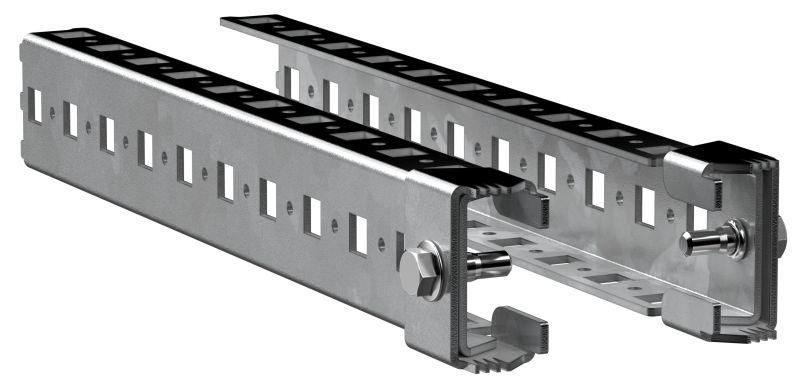

Рейка боковая 150 TITAN (уп.2шт) IEK TI-00D-RS-015

Рейка боковая 150 (комплект 2 шт) от IEK (ИЭК), артикул ti-00d-rs-015, предназначена для фиксации оборудования внутри корпусов щитов модульного типа (ЩМП). Комплект из двух реек обеспечивает надёжную опору для крепления DIN-рейки, автоматических выключателей и других устройств.

Назначение и область применения

Рейка боковая 150 используется для монтажа внутреннего оборудования в корпусах ЩМП. Она служит основой для крепления стандартной DIN-рейки, на которую устанавливаются автоматы, УЗО, контакторы и другие компоненты. Применяется в распределительных щитах промышленного и коммерческого назначения - например, на производствах, в офисах, жилых домах с центральным щитом.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость
• Толщина металла: 2 мм - обеспечивает достаточную жесткость при нагрузках
• Форма отверстий: квадратные - позволяют использовать специальные крепёжные элементы, совместимые с системой TITAN
• Исполнение: специальный профиль - обеспечивает точную посадку и устойчивость к деформациям
• Длина рейки: 150 мм - соответствует типовым габаритам корпусов ЩМП
• Комплект: 2 штуки - для установки с обеих сторон корпуса

Совместимость и монтаж

Рейка боковая 150 совместима с корпусами ЩМП, имеющими стандартные места крепления для профиля TITAN. Крепится саморезами через квадратные отверстия. Для монтажа DIN-рейки используются специальные кронштейны, которые защёлкиваются на профиль. Убедитесь, что толщина стенки корпуса позволяет плотно закрутить крепёж - рекомендуемый зазор между рейкой и внутренней поверхностью корпуса не более 2–3 мм.

Безопасность и стандарты

Произведено в соответствии с требованиями к электроустановкам для промышленного использования. Материал соответствует ГОСТ 14918 (оцинкованная сталь). Наличие оцинкованного слоя снижает риск коррозии в условиях повышенной влажности, что важно для соблюдения требований безопасности.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и жёсткому профилю
• Устойчивость к ржавчине - оцинкование продлевает срок службы в агрессивных средах
• Точная геометрия отверстий гарантирует надёжное соединение с крепёжными элементами системы TITAN
• Комплект из двух реек исключает необходимость докупать недостающие детали

Ограничения применения

Не предназначен для наружной установки - не имеет защиты IP. Не следует использовать в местах с постоянным воздействием химически активных веществ (например, кислот, щелочей). Подходит только для корпусов ЩМП с подходящими посадочными местами; не заменяет универсальные крепёжные планки для нестандартных щитов.

Примеры использования

• Монтаж автоматических выключателей и УЗО в щите управления насосной станцией
• Установка контроллеров и реле в распределительном щите торгового центра
• Фиксация DIN-рейки в корпусе ЩМП на производстве с высокой запылённостью

Практические советы

• Перед монтажом проверьте соответствие длины рейки (150 мм) внутренним размерам корпуса - слишком длинные или короткие рейки нарушают равновесие крепления
• Используйте только крепёж, рекомендованный IEK для серии TITAN - не все саморезы обеспечивают нужный момент затяжки
• При сборке щита убедитесь, что обе рейки установлены параллельно - перекос вызывает трудности при защёлкивании DIN-рейки
• Оцинкованная поверхность не требует дополнительной антикоррозийной обработки, но не стоит её царапать во время монтажа
