Рейка поперечная однорядная 762 SMART (комп. 2шт.) | YKV-RPO-762-800 IEK

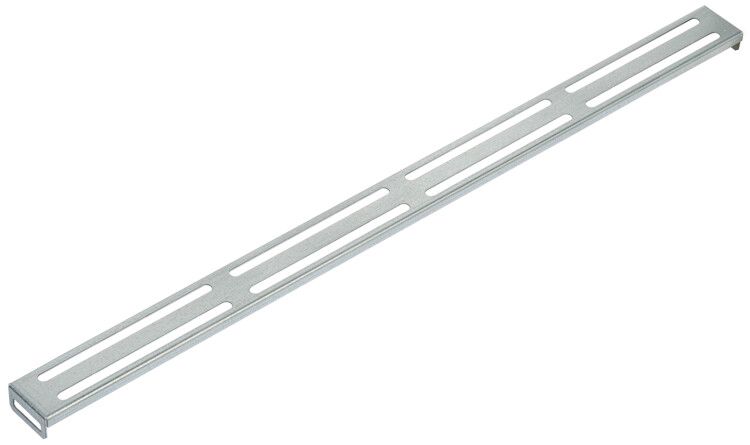

Рейка поперечная однорядная 762 SMART (комплект 2 шт.) от IEK - это металлическая направляющая для фиксации электротехнического оборудования на DIN-рейках или внутри распределительных щитов. Комплект из двух реек обеспечивает устойчивую установку устройств по всей ширине корпуса, особенно в условиях ограниченного пространства.

Назначение и область применения

Рейка поперечная однорядная 762 SMART предназначена для крепления автоматических выключателей, модульных контакторов, реле и других устройств в щитах управления. Она используется там, где необходимо смонтировать оборудование перпендикулярно основной DIN-рейке - например, при компактном расположении элементов или при необходимости вывести часть аппаратуры за пределы стандартной монтажной плоскости. Подходит для промышленных, коммерческих и жилых объектов.

Технические характеристики

• Материал: сталь - обеспечивает прочность и долговечность;
• Тип профиля: специальный - позволяет надёжно фиксировать устройства без дополнительных креплений;
• Тип изделия: горизонтальная рейка - ориентирована на боковое крепление оборудования;
• Длина: 762 мм - соответствует типовой ширине корпусов средних и крупных щитов;
• Комплектация: 2 штуки - достаточно для установки по обе стороны от центральной оси;
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в промышленных условиях;
• Цвет: не указан - поверхность не окрашена, возможна гальванизация или антикоррозийное покрытие (не детализировано производителем).

Совместимость и монтаж

Рейка поперечная однорядная 762 SMART совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа TS35/7,5 или TS35/15. Монтируется на боковые стенки щита или на вертикальные опоры с помощью саморезов или заклёпок. Для установки требуется доступ к внутренней стороне корпуса. Профиль позволяет защёлкивать устройства без инструментов - аналогично стандартным DIN-рейкам.

Преимущества

• Увеличивает плотность монтажа - позволяет разместить больше оборудования в одном щите;
• Обеспечивает равномерную нагрузку - два элемента в комплекте снижают риск деформации;
• Не требует сверления - крепится через существующие отверстия в корпусе;
• Поддерживает стандартизированные решения - совместима с продукцией серии SMART от IEK;
• Высокая механическая прочность - стальная конструкция выдерживает вибрацию и ударные нагрузки.

Ограничения применения

• Не предназначен для наружной установки - отсутствует указание на степень защиты IP;
• Не работает как самостоятельная DIN-рейка - нуждается в базовой раме или корпусе для крепления;
• Не рекомендовано использовать в агрессивных средах (высокая влажность, химические пары) без дополнительной защиты;
• Требует точного соблюдения габаритов - длина 762 мм подходит не ко всем корпусам, проверяйте размеры до заказа.

Примеры использования

• Фиксация дополнительных реле контроля температуры на боковой стенке щита управления насосом;
• Установка преобразователей частоты рядом с основной DIN-рейкой в щитах конвейерных линий;
• Монтаж сигнализаторов уровня или датчиков давления в тесных распределительных камерах;
• Размещение запасных модулей для быстрого обслуживания в промышленных контроллерах.

Практические советы

• Перед монтажом убедитесь, что посадочные места на корпусе щита имеют достаточную толщину для надёжного крепления - минимум 1,5 мм стали;
• Используйте антивибрационные прокладки, если рейка поперечная однорядная 762 SMART устанавливается на vibrating оборудовании;
• Проверьте соответствие длины рейки ширине вашего щита - 762 мм идеально для стандартных щитов 800–900 мм;
• При использовании нескольких комплектов - располагайте их симметрично, чтобы избежать перекоса оборудования;
• Артикул ykv-rpo-762-800 - сохраняйте его при заказе запасных частей, так как другие модели могут отличаться по форме крепления.
