Комплект реек горизонт. для уст. панелей (10шт) DKC R5TPE100 ДКС R5RTPE100

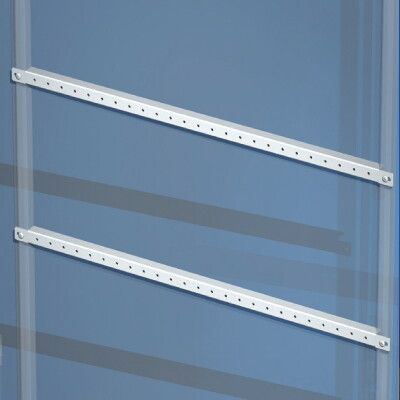

Рейка горизонтальная дверная для шкафов CQE Ш=1000 мм - это металлическая монтажная планка из оцинкованной стали, предназначенная для фиксации оборудования на внутренней поверхности дверей шкафов серии RAM block. Упаковка содержит 10 единиц, что удобно для масштабного монтажа. Артикулы r5rtpe100 и r5tpe100 соответствуют одной модели от бренда DKC.

Назначение и область применения

Рейка горизонтальная дверная для шкафов CQE Ш=1000 мм используется для установки комплектующих на внутреннюю сторону дверей шкафов стандарта RAM block. Применяется там, где требуется компактное размещение устройств - например, реле, контакторов, терморегуляторов, модулей ввода-вывода, световой сигнализации. Особенно актуально в промышленных щитах, АСУ ТП, системах релейной защиты и автоматизации.

Технические характеристики

• Установочная ширина: 1000 мм - точно соответствует ширине шкафов серий RAM block;
• Материал: оцинкованная сталь толщиной 2 мм - обеспечивает жесткость и долговечность;
• Цвет: 7035 (серый матовый) - совпадает со стандартным цветовым решением корпусов DKC;
• Тип изделия: рейка монтажная - предназначена для крепления через болты или самонарезающие винты;
• Нормативный документ: ГОСТ 31195.2-2012 - соответствие требованиям к монтажным элементам электрооборудования.

Совместимость и монтаж

Рейка горизонтальная дверная для шкафов CQE Ш=1000 мм совместима исключительно с шкафами серии RAM block от DKC, имеющими стандартную глубину и расположение точек крепления. Монтаж выполняется на внутренние поверхности дверей с помощью четырёх крепёжных отверстий по периметру. Для фиксации оборудования применяются DIN-рейки, кронштейны или прямые крепления с винтами M4–M6. Не требует специального инструментария - достаточно отвёртки и уровня.

Безопасность и стандарты

Изделие соответствует ГОСТ 31195.2-2012, который регламентирует механическую прочность и безопасность монтажных элементов в распределительных устройствах. Оцинкование защищает металл от коррозии в условиях повышенной влажности, что важно для помещений с высокой запылённостью или температурными колебаниями.

Преимущества

• Высокая жёсткость благодаря толщине материала 2 мм - выдерживает нагрузку до 8–10 кг равномерно распределённого веса;
• Стандартная длина 1000 мм - идеально подходит под типовые двери шкафов RAM block без подрезки;
• Заполнение упаковки 10 шт. - снижает стоимость доставки и хранения при крупном заказе;
• Совместимость с другими элементами системы RAM block - можно комбинировать с вертикальными рейками и крепёжными платформами.

Ограничения применения

• Не шкафы других производителей - геометрия креплений отличается;
• Не рекомендовано использовать вне закрытых шкафов - материал не имеет IP-защиты и не рассчитан на открытую среду;
• Подходит только для легких и средне-тяжёлых устройств; массивные силовые аппараты (например, частотники >5 кВт) лучше крепить к основанию шкафа.

Примеры использования

• Фиксация кнопочных постов и индикационных ламп на дверях пульта управления насосной станцией;
• Установка реле времени, термостатов и малогабаритных PLC на дверцах шкафов HVAC;
• Размещение аварийных выключателей и звуковых сигналов в распределительных щитах заводского цеха;
• Обустройство контрольных панелей в системах автоматического освещения объектов.

Практические советы

• Перед монтажом проверьте, чтобы дверь была плоской - деформированные поверхности нарушают контакт между рейкой и крепёжными отверстиями;
• Используйте антивибрационные прокладки под оборудованием, если есть риск постоянных сотрясений (например, рядом с компрессорами);
• При необходимости удлинения - используйте две рейки с наложением и соединением болтовым стыком, но не допускайте прогиба более 2 мм на метре;
• Артикулы r5rtpe100 и r5tpe100 - один и тот же продукт; различия в номерах связаны с партиями поставки, а не с конструкцией.
