Комплект реек горизонт. для уст. панелей 500мм (10шт) DKC R5TPE50 ДКС R5RTPE50

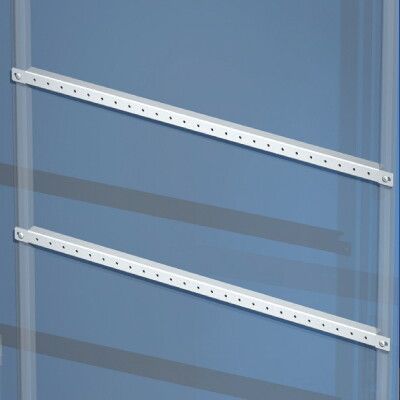

Рейка горизонтальная дверная для шкафов CQE Ш=500 мм — это металлическая монтажная рейка из оцинкованной стали, предназначенная для крепления оборудования на внутренней поверхности дверей шкафов серии RAM block от DKC. Упаковка содержит 10 штук, что удобно для масштабного монтажа. Артикулы r5rtpe50 и r5tpe50 соответствуют одной и той же модели.

Назначение и область применения

Рейка горизонтальная дверная для шкафов CQE Ш=500 мм используется для установки устройств на внутренней стороне дверей шкафов серии RAM block. Применяется там, где требуется компактное размещение элементов управления, реле, кнопок, индикаторов, переключателей или других компонентов автоматизации. Особенно актуально для шкафов, где важно сохранить свободное пространство внутри корпуса.

Технические характеристики

• Установочная ширина: 500 мм — точно соответствует ширине шкафов серии RAM block;
• Материал: оцинкованная сталь толщиной 2 мм — обеспечивает высокую механическую прочность и коррозионную стойкость;
• Цвет: 7035 (серый матовый) — совпадает со стандартным цветовым решением корпусов DKC;
• Тип изделия: рейка монтажная — предназначена исключительно для фиксации оборудования на дверях;
• Нормативный документ: ГОСТ 31195.2-2012 — соответствие требованиям к монтажным рейкам для электрооборудования.

Совместимость и монтаж

Рейка горизонтальная дверная для шкафов CQE Ш=500 мм совместима только с шкафами серии RAM block от DKC, имеющими стандартную конструкцию дверей. Монтаж осуществляется с помощью самонарезающих винтов или заклепок через предварительно просверленные отверстия в дверном полотне. Рейка имеет готовые места для крепления — не требует дополнительной обработки. Для точной установки рекомендуется использовать уровень и контроль расстояния между крепежными точками.

Безопасность и стандарты

Изделие соответствует ГОСТ 31195.2-2012, который регламентирует требования к монтажным рейкам для электроустановок. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и температурных колебаний. Рейка выдерживает нагрузки, характерные для легких и средних аппаратов управления — до 8–10 кг равномерно распределённой массы.

Преимущества

• Высокая жесткость благодаря толщине стали 2 мм — не деформируется под весом оборудования;
• Защитное цинковое покрытие — долговечность даже в агрессивных средах;
• Стандартная длина 500 мм — идеально подходит под типовые шкафы без доработок;
• Упаковка по 10 штук — снижает затраты на доставку и хранение при крупных проектах;
• Цветовое соответствие корпусам DKC — эстетичный вид после монтажа.

Ограничения применения

• Не предназначена для вертикального монтажа — только горизонтальное расположение на дверях;
• Не подходит для шкафов другой ширины — например, 400 мм или 600 мм — возможны зазоры или перегрузка креплений;
• Не рассчитана на установку тяжелых силовых модулей, частотных преобразователей или больших контакторов — для них нужны основные рамные рейки внутри шкафа;
• Не следует использовать вне герметичных шкафов — открытое размещение снижает срок службы из-за воздействия пыли и влаги.

Примеры использования

• Кнопочные станции управления на двери шкафа автоматизации технологической линии;
• Реле времени, терморегуляторы и сигнализаторы состояния в шкафах релейной защиты;
• Переключатели режимов работы и индикаторы питания в системах мониторинга;
• Электронные платы управления малой мощности в распределительных щитах.

Практические советы

• Перед монтажом проверьте, чтобы дверь шкафа была плоской — искривление может вызвать неравномерную нагрузку на рейку;
• Используйте крепеж с пластиковыми или резиновыми шайбами — это снизит риск повреждения покрытия рейки;
• Не перетягивайте винты — оцинкованная сталь мягче обычной, есть риск срыва резьбы;
• Если нужна более длинная рейка — можно комбинировать две штуки с нахлёстом и дополнительным креплением в месте стыка;
• Храните в сухом помещении — хотя материал устойчив к коррозии, длительное воздействие влаги может повредить упаковку и затруднить монтаж.
