Комплект реек для шкафа усилен. CQE 1600мм (2шт) DKC R5TTE1600 ДКС R5RTTE1600

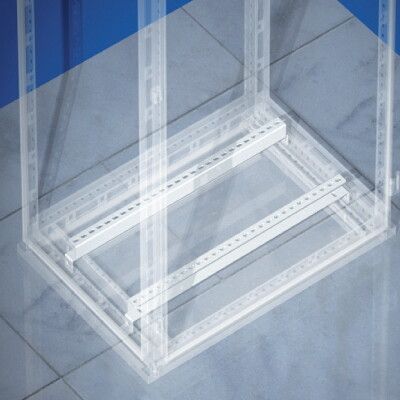

Рейка усиленная для тяжелого оборудования Ш1600мм, упаковка 2шт. от бренда DKC (ДКС), артикулы r5tte1600 и r5rtte1600, предназначена для установки тяжелых устройств внутри шкафов серии RAM block. Она обеспечивает надежную фиксацию оборудования с высокой массой, сохраняя целостность конструкции даже при значительных нагрузках.

Назначение и область применения

Рейка усиленная для тяжелого оборудования Ш1600мм используется для крепления тяжелых компонентов внутри электрощитовых шкафов - например, частотных преобразователей, силовых контакторов, реле защиты, UPS-систем и других устройств весом более 50 кг. Применяется в промышленных системах автоматизации, на заводах, в энергообъектах, на транспорте и в объектах с жесткими требованиями к надежности.

Технические характеристики

• Габаритная ширина: 1600 мм - соответствует стандартным шкафам серии RAM block;
• Материал: оцинкованная сталь толщиной 3 мм - повышает жесткость и долговечность;
• Статическая нагрузка: до 150 кг на одну рейку - рассчитана на установку массивного оборудования;
• Цвет: 7035 (серый матовый) - совпадает с цветовой гаммой корпусов RAM block;
• Упаковка: 2 штуки в одной упаковке - оптимально для монтажа двух сторон шкафа.

Совместимость и монтаж

Рейка усиленная для тяжелого оборудования Ш1600мм совместима исключительно со шкафами серии RAM block, имеющими стандартный шаг крепления и внутреннюю конструкцию, рассчитанную на такую рейку. Монтаж выполняется с помощью болтов M8 или аналогичных крепежей, предусмотренных в шасси шкафа. Рейка крепится параллельно друг другу - одна слева, вторая справа - для равномерного распределения нагрузки. Не рекомендуется использовать с шкафами других серий или с меньшей несущей способностью.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности, установленным для шкафов класса IK10 (защита от ударов энергией до 20 Дж). Произведено из оцинкованной стали, что обеспечивает устойчивость к коррозии в условиях повышенной влажности. Соответствует нормам безопасности IEC 61439 для распределительных устройств.

Преимущества

• Высокая несущая способность - 150 кг на рейку - позволяет устанавливать тяжелые элементы без дополнительных поддерживающих конструкций;
• Толщина материала 3 мм - вдвое выше, чем у обычных монтажных реек, снижает риск деформации;
• Оцинкованное покрытие - защищает от ржавчины в агрессивных средах;
• Форма профиля - обеспечивает плотное прилегание к кронштейнам шкафа и минимизирует люфт;
• Упаковка по 2 штуки - экономит время на закупку и гарантирует комплектность для полноценной установки.

Ограничения применения

• Не предназначена для монтажа вне шкафов - не является самостоятельной конструкцией;
• Не подходит для шкафов шириной менее 1600 мм - требует точного соответствия габаритам;
• Не рекомендовано применять в условиях постоянного воздействия открытого пламени или химически активных паров - материал не предназначен для экстремально агрессивных сред;
• Запрещено перегружать свыше 150 кг - возможна пластическая деформация и потеря функциональности.

Примеры использования

• Установка частотного преобразователя мощностью 75 кВт в промышленном шкафе RAM block;
• Крепление системы релейной защиты с несколькими модульными блоками на тепловой станции;
• Монтаж крупногабаритного контроллера PLC и блока питания в цехе металлургического производства;
• Фиксация аккумуляторных батарей в резервной системе бесперебойного питания.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в шкафу точно совпадали с крепежными отверстиями на рейке - допуск не более +-1 мм;
• Используйте антивибрационные прокладки между оборудованием и рейкой, особенно при работе с вибрирующим оборудованием;
• При установке нескольких тяжелых устройств на одну рейку распределяйте вес равномерно - не сосредотачивайте всю массу в одном участке;
• Проверяйте состояние оцинкованного покрытия после транспортировки - при наличии повреждений обработайте антикоррозийным составом;
• Эта рейка - часть системы RAM block; для полной совместимости используйте другие элементы этой же серии - двери, направляющие, крепежи.
