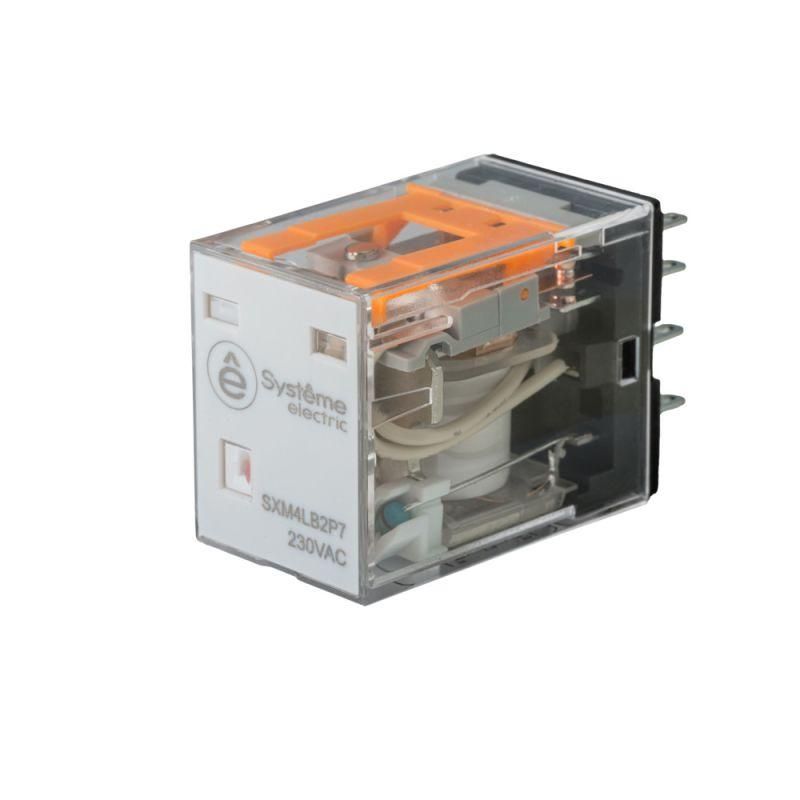

Реле 3A 4CO 230VAC LED | SXM4LB2P7 SE APC

Реле Systeme Electric sxm4lb2p7 - миниатюрное промежуточное реле с четырьмя переключающими контактами на 3 А и 230 В переменного тока, оснащённое светодиодной индикацией состояния. Подходит для управления нагрузками в автоматизированных системах, щитах управления и промышленном оборудовании.

Назначение и область применения

Реле Systeme Electric sxm4lb2p7 используется для коммутации слаботочных управляющих цепей в мощные нагрузки до 3 А. Применяется в системах автоматизации: управление двигателями, светом, нагревательными элементами, клапанами. Часто устанавливается в распределительных шкафах, пультах управления, станках, конвейерах и бытовой технике. Индикация позволяет оперативно определить состояние реле без дополнительных измерений.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Тип контактов: 4 нормально открытых (4CO) - все контакты одновременно переключаются
• Тип реле: моностабильное (возврат в исходное положение после снятия напряжения)
• Подключение: плоский штекерный разъём - совместим с типовыми базами для втычного монтажа
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Степень защиты: IP50 - защищено от пыли, но не от воды
• Гарантия: 24 месяца

Совместимость и монтаж

Реле Systeme Electric sxm4lb2p7 имеет втычной способ установки. Для монтажа требуется специальная панельная база с соответствующими контактами - она обеспечивает надёжное соединение и упрощает замену. Установка выполняется путём плотного вдавливания реле в базу до щелчка. Контакты выполнены в виде плоских штекеров - не требуют пайки. Перед установкой проверьте соответствие типа базы (обычно обозначена как “S” или “EMR” для Systeme Electric). Не используйте базы от других производителей без подтверждения совместимости.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP50 предотвращает попадание пыли внутрь корпуса, что важно для работы в условиях производства. Однако устройство не предназначено для эксплуатации во влажной среде, под дождём или в местах с брызгами воды. Напряжение 230 В AC требует соблюдения правил электробезопасности при работе под напряжением.

Преимущества

• Четыре полностью независимых переключающих контакта позволяют управлять несколькими цепями одним реле
• Светодиодная индикация снижает время диагностики - видно, активировано ли реле даже при закрытом шкафе
• Втычной монтаж ускоряет обслуживание - замена занимает несколько секунд
• Высокая механическая долговечность благодаря качественной электромеханической конструкции
• Устойчивость к помехам - подходящий выбор для помещений с высоким уровнем электромагнитных воздействий

Ограничения применения

• Не применяйте в средах с повышенной влажностью, брызгами воды или мыльными растворами - IP50 не обеспечивает гидрозащиту
• Запрещено использовать для постоянного тока (DC) - реле рассчитано только на переменный ток 230 В AC
• Номинальный ток 3 А - не допускается подключать нагрузки выше этого значения, особенно с индуктивным характером (например, двигатели без пускателей)
• Не рекомендуется для частого включения/выключения более 1000 раз в час - возможен преждевременный износ контактов
• Не устанавливайте рядом с источниками сильного тепла - температурный режим ограничен рабочими условиями производителя

Примеры использования

• Управление трёхфазным двигателем через пускатель - реле sxm4lb2p7 подаёт сигнал на катушку пускателя
• Автоматическое включение освещения в цеху по таймеру - один контакт включает свет, другие - сигнализацию
• Контроль состояния системы вентиляции - реле фиксирует работу вентилятора и передаёт сигнал в PLC
• Щит управления HVAC - четыре контакта используются для управления насосом, заслонкой, нагревом и аварийной сигнализацией

Практические советы

• При подборе базы для монтажа убедитесь, что её контакты рассчитаны на ток 3 А и имеют ту же форму штекеров - иначе будет плохой контакт
• Светодиод индикации работает при наличии напряжения на катушке - если он не горит, проверьте питание, а не сам контакт
• Для нагрузок с реактивной составляющей (двигатели, трансформаторы) используйте дополнительную RC-цепь или варистор для защиты контактов
• При сборке шкафа оставьте свободное пространство вокруг реле - хотя IP50 защищает от пыли, перегрев снизит срок службы
• Запасные экземпляры sxm4lb2p7 стоит хранить в сухом месте - влажность может повредить пластиковые детали и контакты
